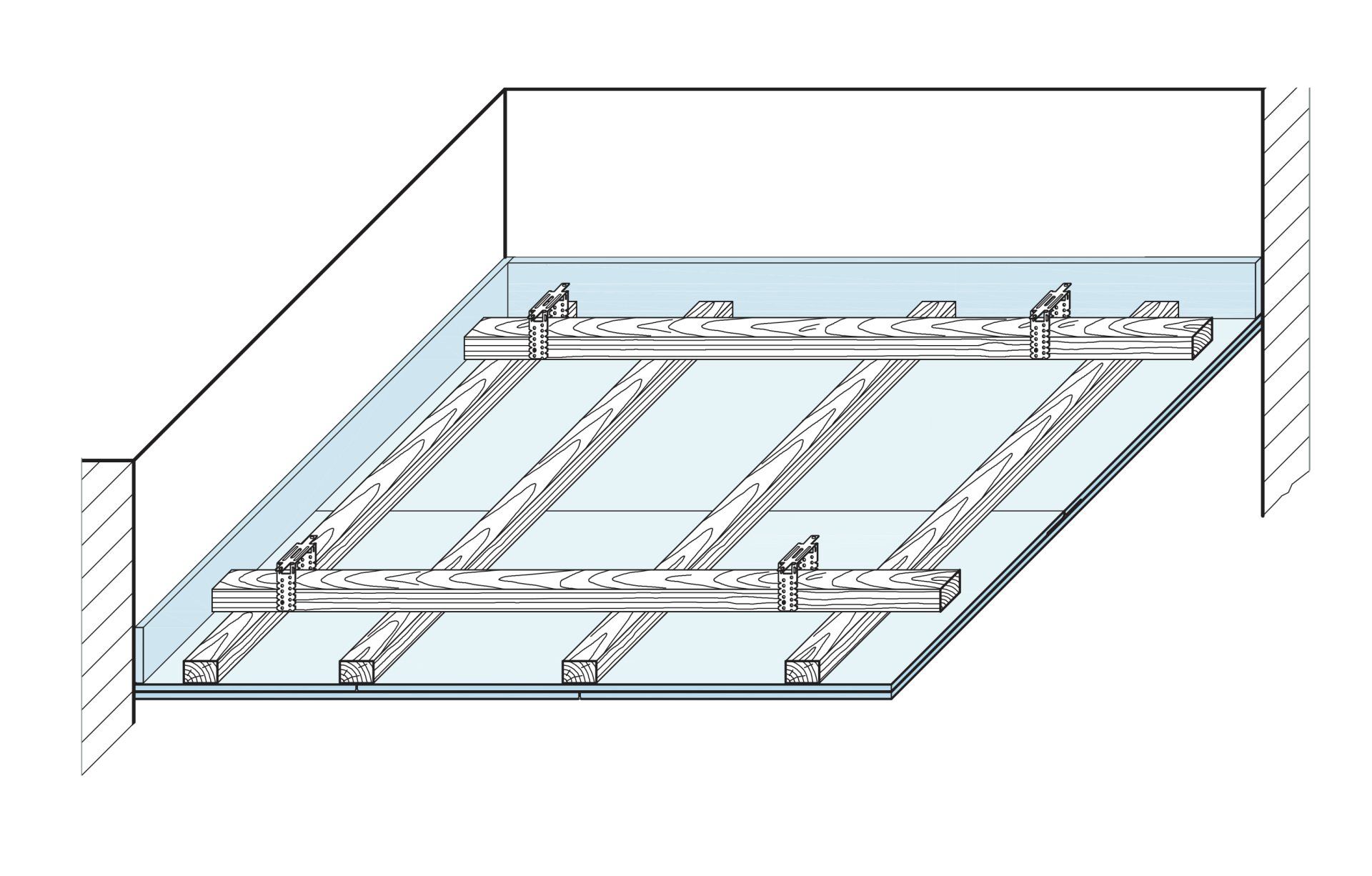

Knauf Plattendecke Holzunterkonstruktion

Das Deckensystem D111.de mit einer Holzunterkonstruktion kann sowohl ohne als auch mit Brandschutz in verschiedenen Beplankungsvarianten ausgeführt werden.

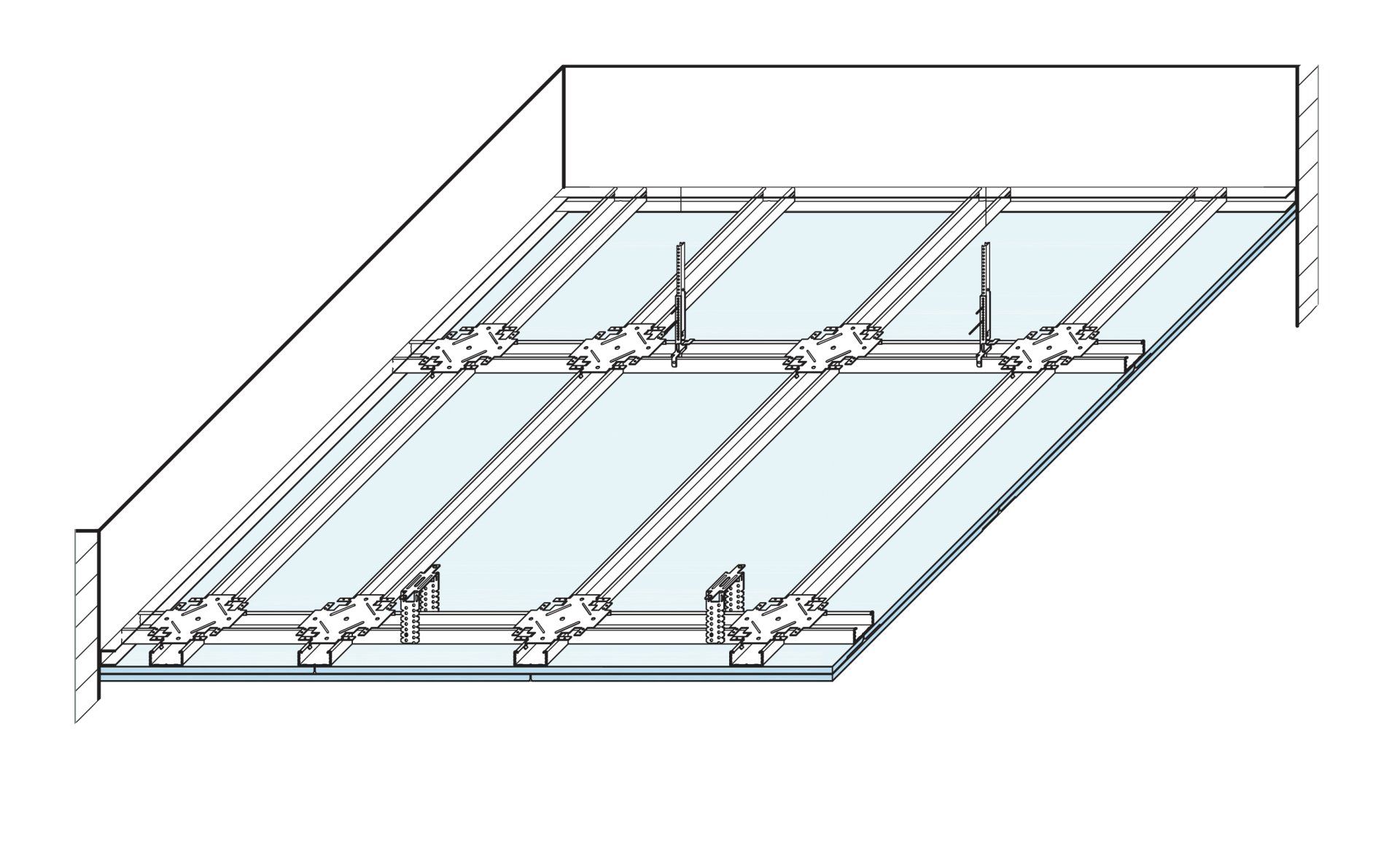

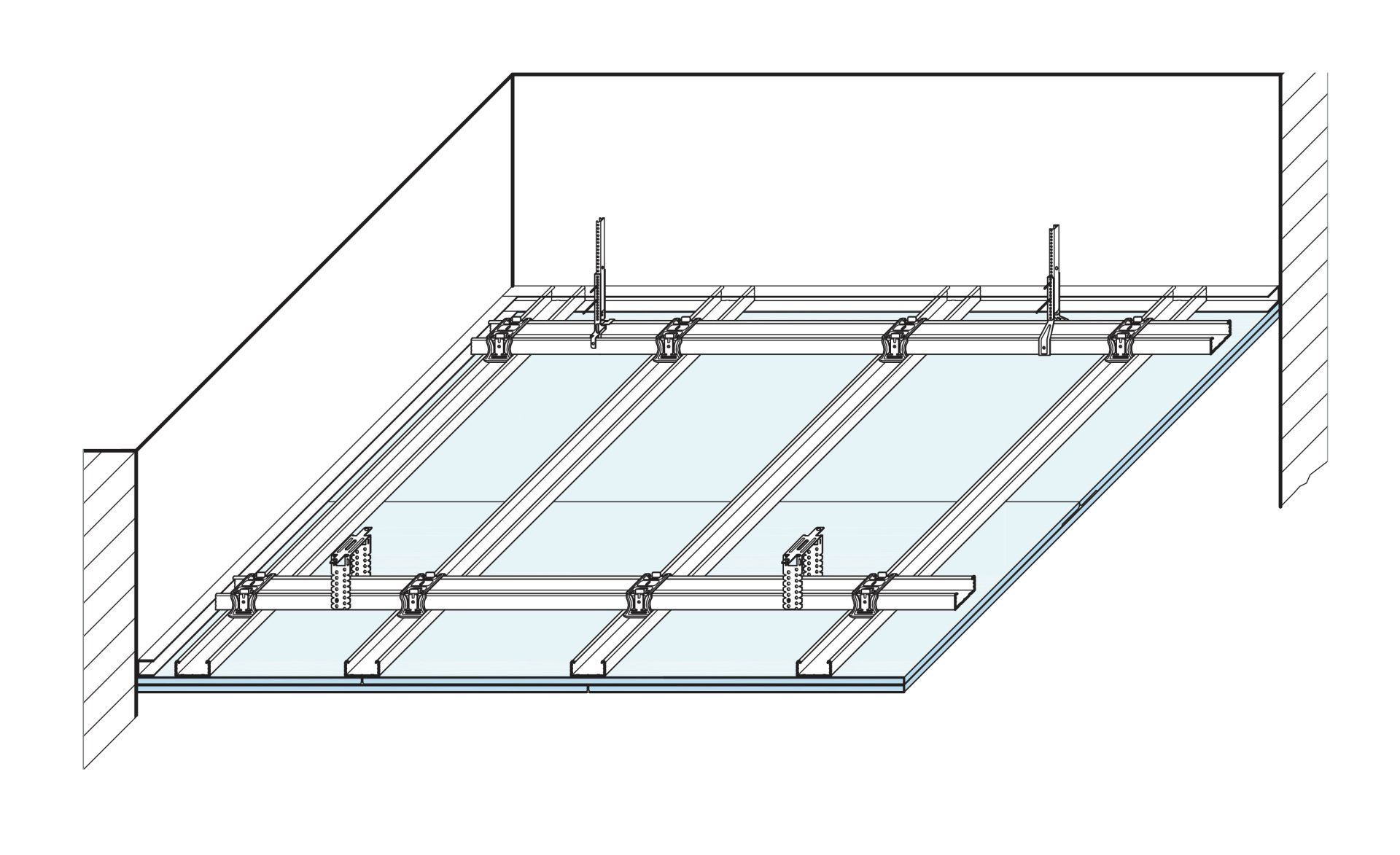

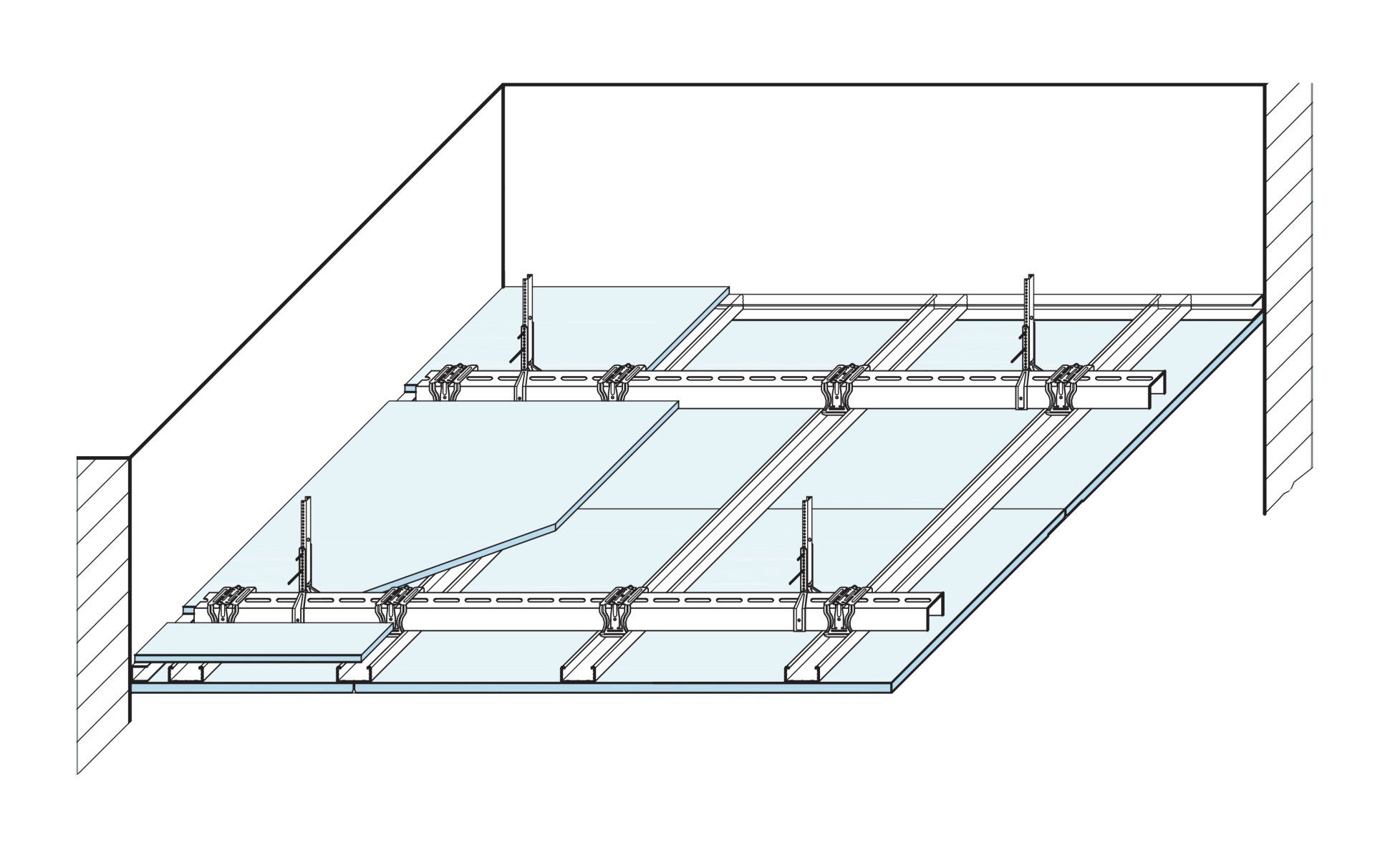

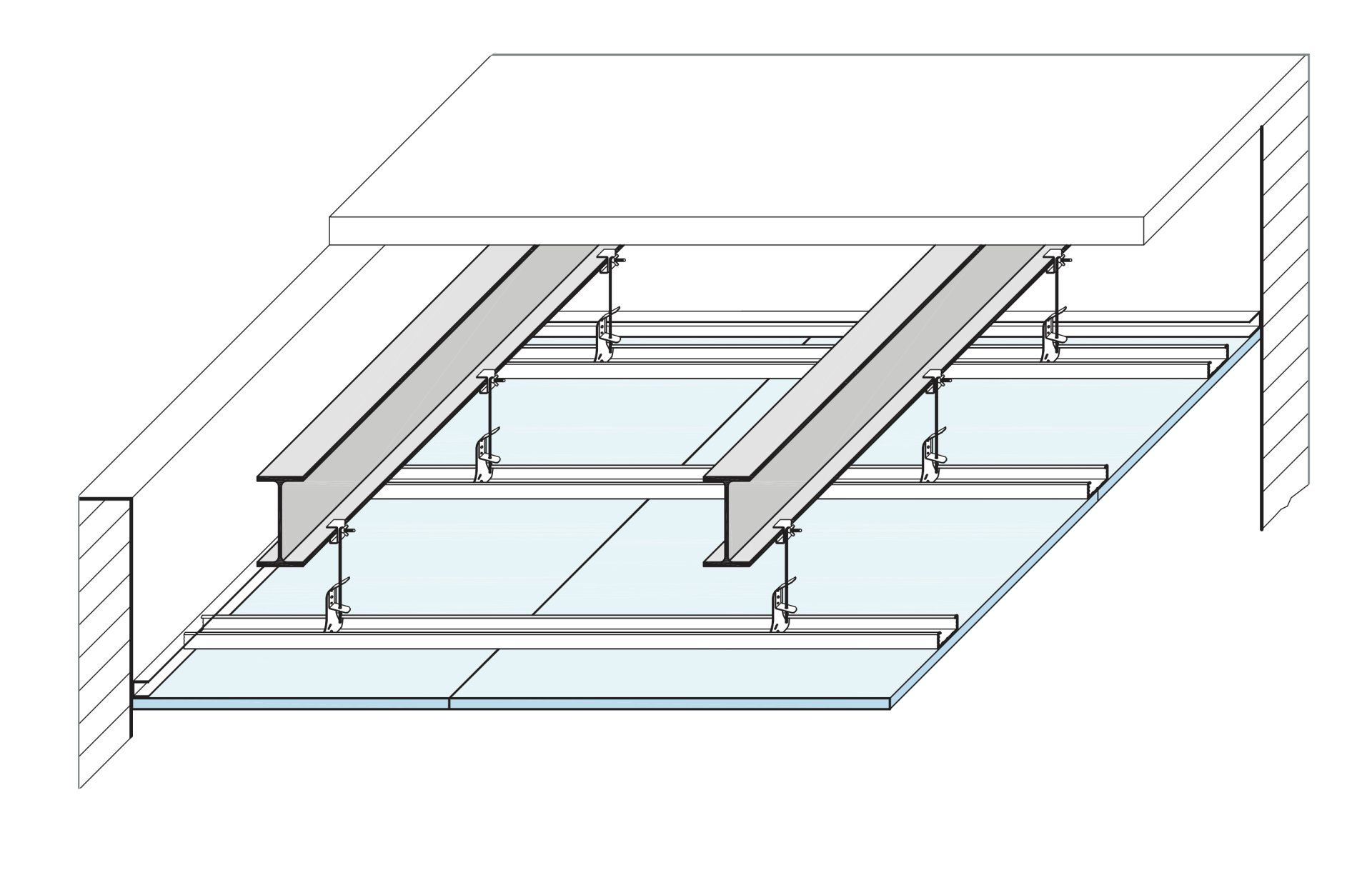

Knauf Plattendecke Metallunterkonstruktion CD

Das Deckensystem D112.de besteht aus einer Unterkonstruktion aus Stahlblechprofilen CD 60/27 als Grund- und Tragprofile (doppelter Profilrost) oder Tragprofile (einfacher Profilrost) und einer Beplankung aus Gipsplatten. Das Deckensystem kann sowohl ohne als auch mit Brandschutz in verschiedenen Beplankungsqualitäten ausgeführt werden. Diesen Brandschutz gibt es in den Qualitäten F30 und F90.

Verschraubung der Beplankung mit UD Profil erforderlich, Schraubabstand ≤ 170 mm

für den Untergrund geeignetes Befestigungsmittel, Abstand ≤ 625 mm Trockenputz: bei Brandschutz im Bereich des Anschlusses vollflächig ansetzen oder Putz

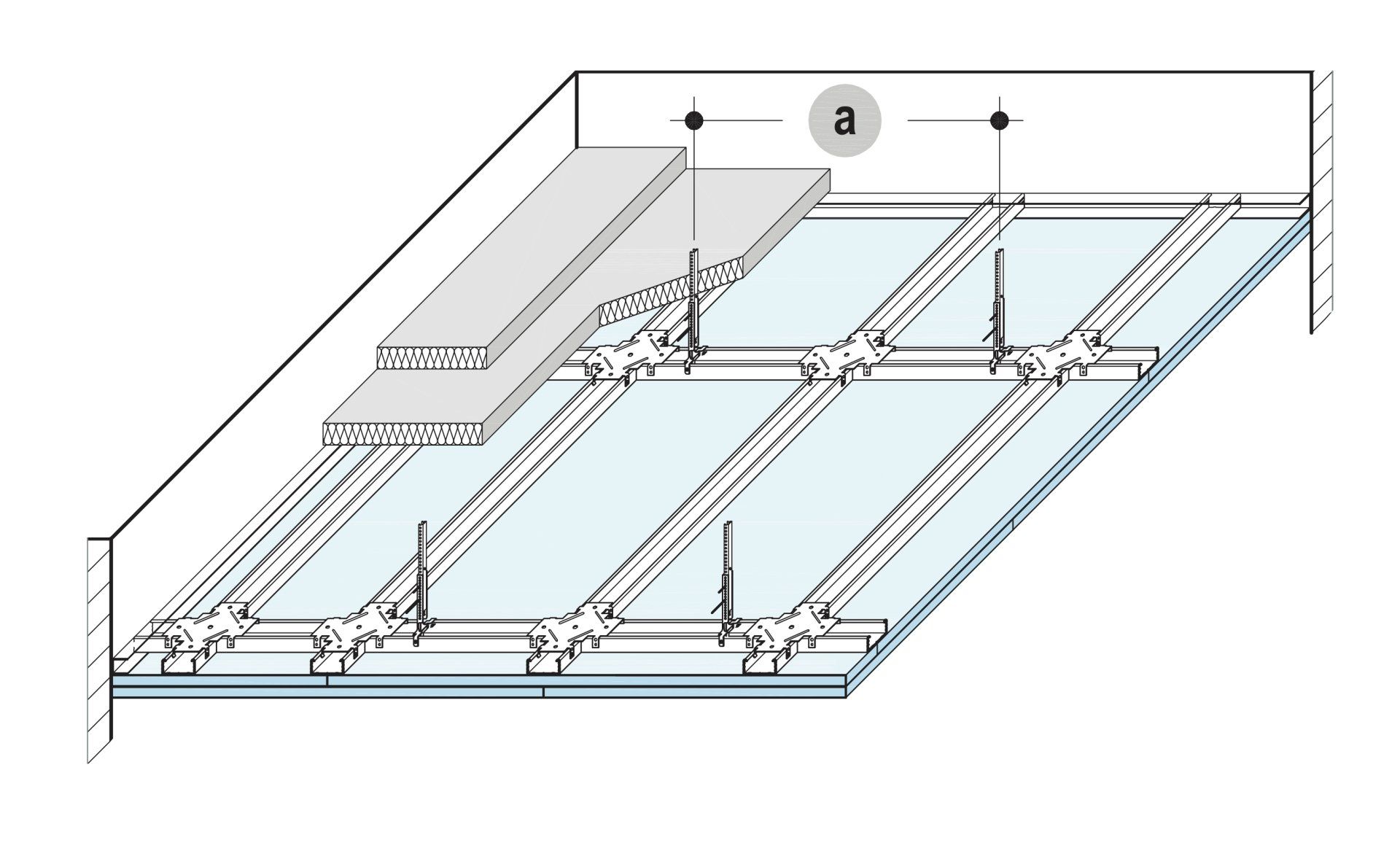

Knauf Plattendecke, Metall-UK CD niveaugleich

Das Deckensystem D113.de mit geringen Aufbauhöhen besteht aus einer niveaugleich Unterkonstruktion aus Stahlblechprofilen CD 60/27 als Grund- und Tragprofile und einer Beplankung aus Gipsplatten. Das Deckensystem kann sowohl ohne als auch mit Brandschutz in verschiedenen Beplankungsqualitäten ausgeführt werden. Diesen Brandschutz gibt es in den Qualitäten F30 und F90.

Bei Unterdecken mit Brandschutz von unten den Deckenanschluss ohne Verschraubung mit dem UW-Profil, jedoch mit bis an die Unter- decke anschließender Beplankung ausführen.

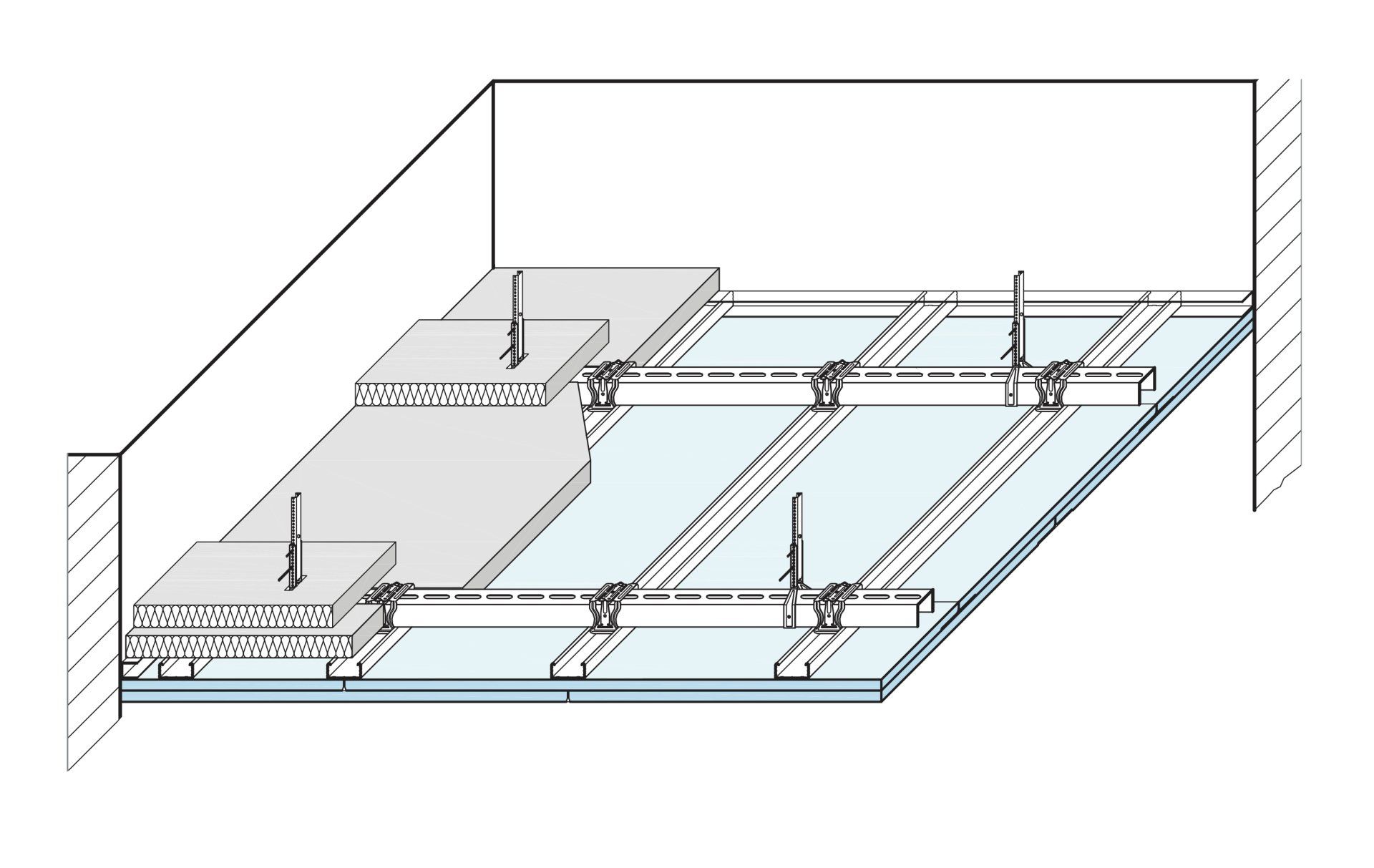

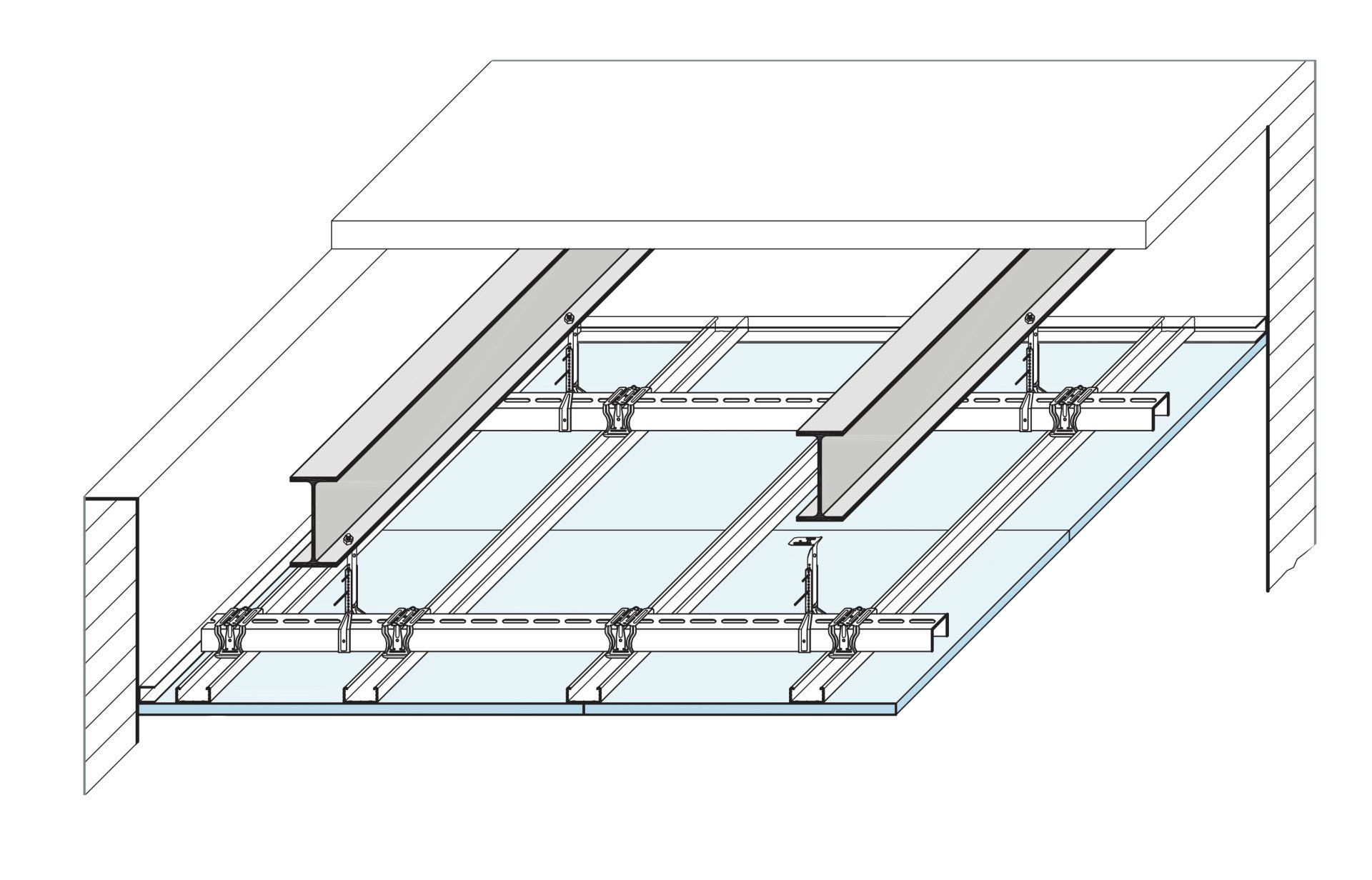

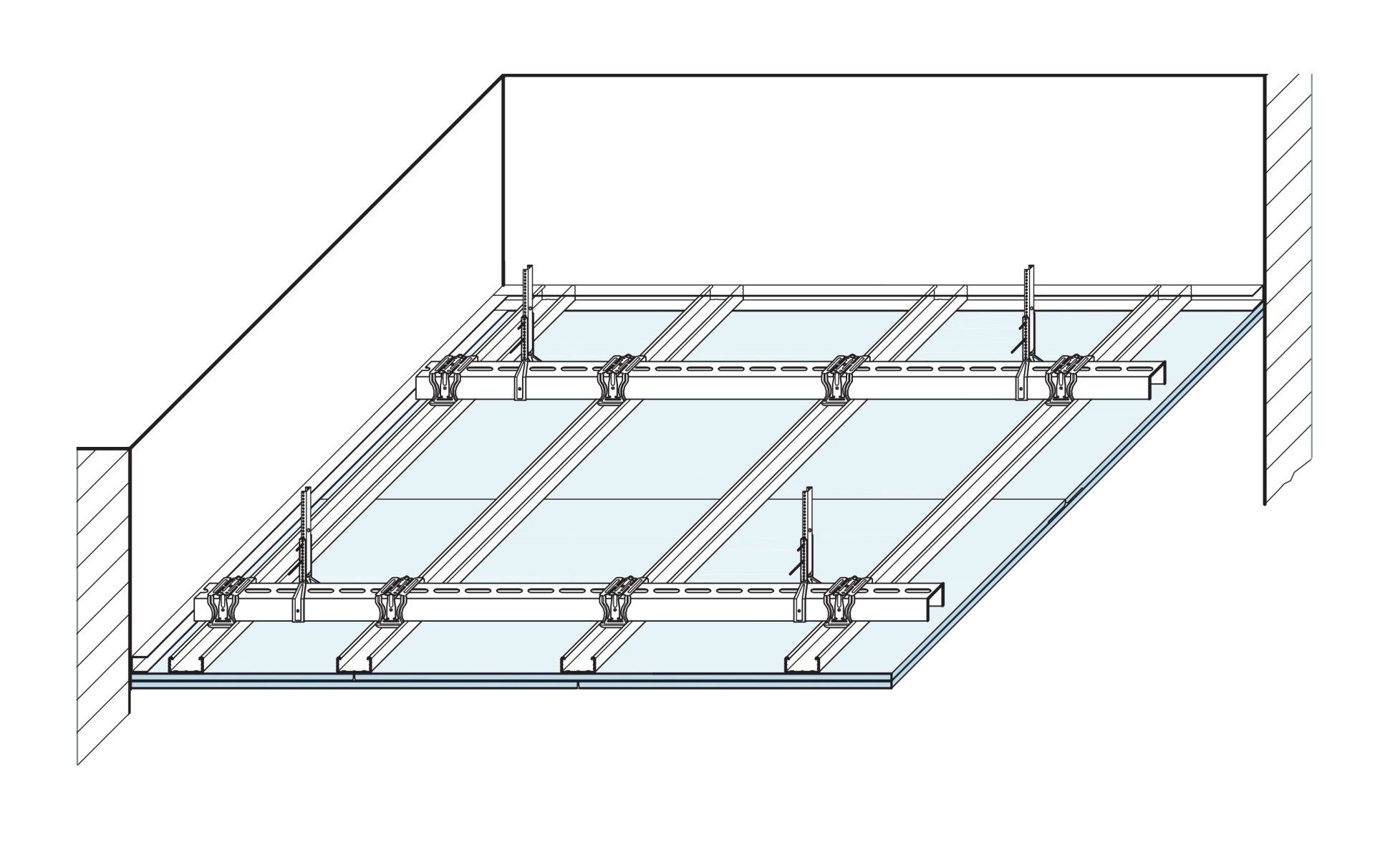

Knauf Plattendecke, Metall-UK UA+CD

Das Deckensystem D116.de für gesteigerte UK-Abstände besteht aus einer Unterkonstruktion aus Stahlblechprofilen UA 50/40 als Grundprofile und CD 60/27 als Tragprofile und einer Beplankung aus Gipsplatten. Das Deckensystem kann sowohl ohne als auch mit Brandschutz in verschiedenen Beplankungsqualitäten ausgeführt werden. Diesen Brandschutz gibt es in den Qualitäten F30 und F90.

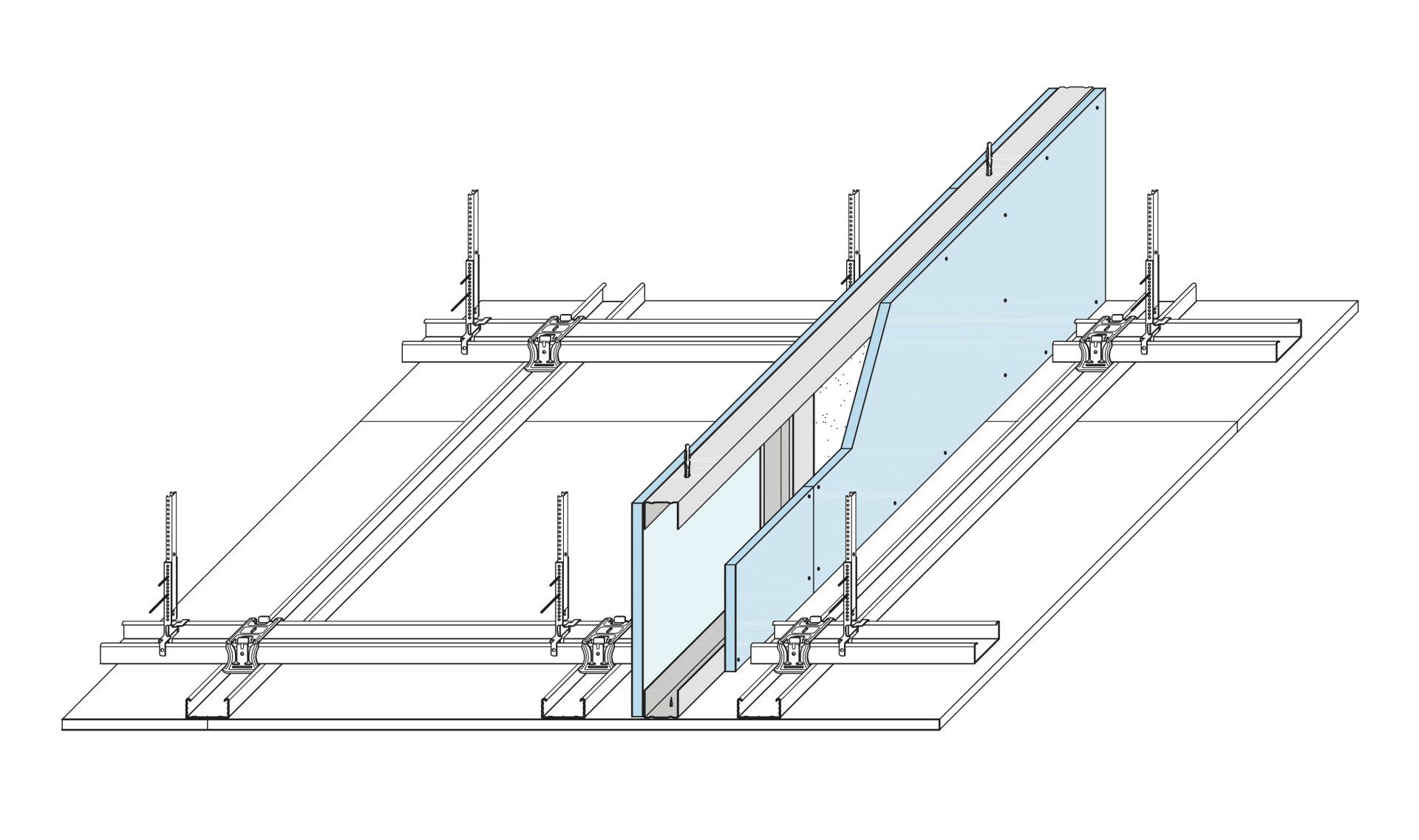

An brandschutztechnisch klassifizierten Deckensystemen (Unterdecken) dürfen Trennwände nur angeschlossen werden, wenn gesichert wird, dass im Brandfall bei vorzeitiger Zerstörung der Trennwand deren Reste abfallen können, ohne die Decke zusätzlich zu belasten.

Sofern für die angeschlossene Trennwand Brandschutzanforderungen bestehen, muss die Unterdecke allein mindestens den gleichen Feuerwiderstand besitzen.

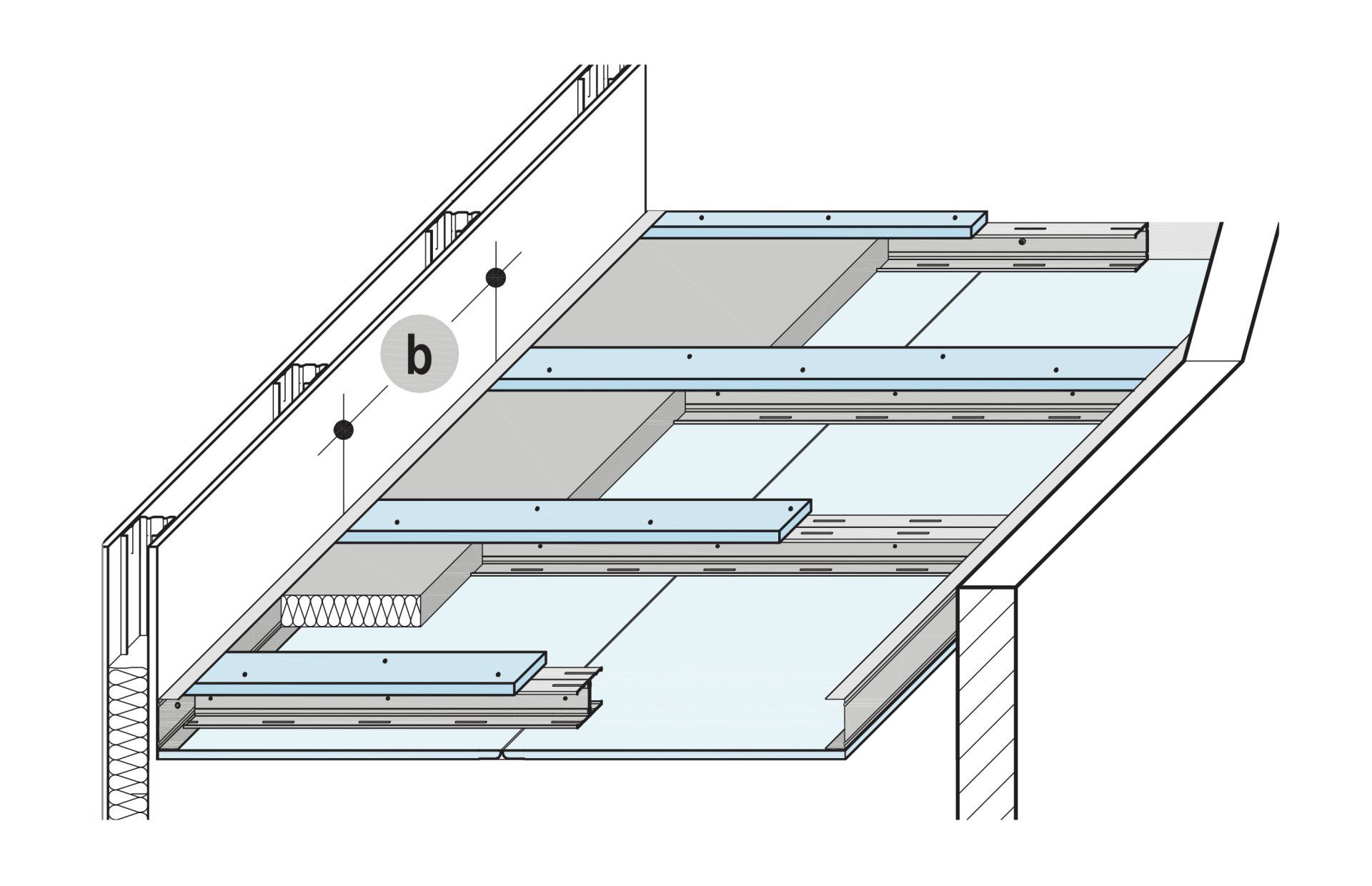

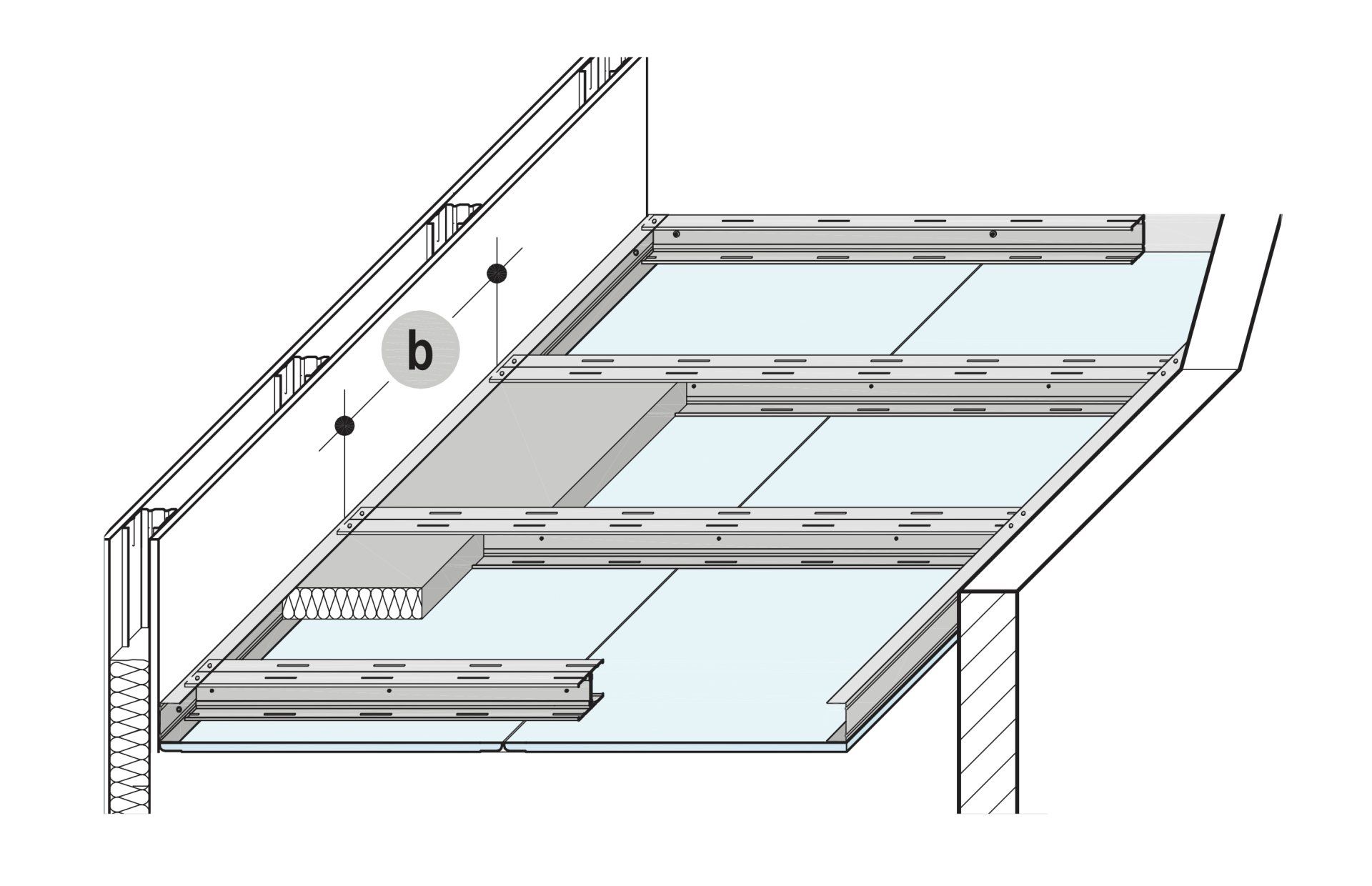

Knauf Platten werden auf eine Metall-Unterkonstruktion aus freitragenden Tragprofilen aus Einfachprofilen Cocoon Transformer C oder Doppelprofilen Cocoon Transformer DT geschraubt. Die Befestigung der Tragprofile erfolgt ausschließlich an den flankierenden Wänden. Zwischen den Tragprofilen (auf der Beplankung) kann eine schallschutztechnisch wirksame Dämmschicht aufgelegt werden.

In Abhängigkeit von der gewählten Systemvariante sind Raumbreiten (Spannweiten) bis zu 8,85 m möglich.

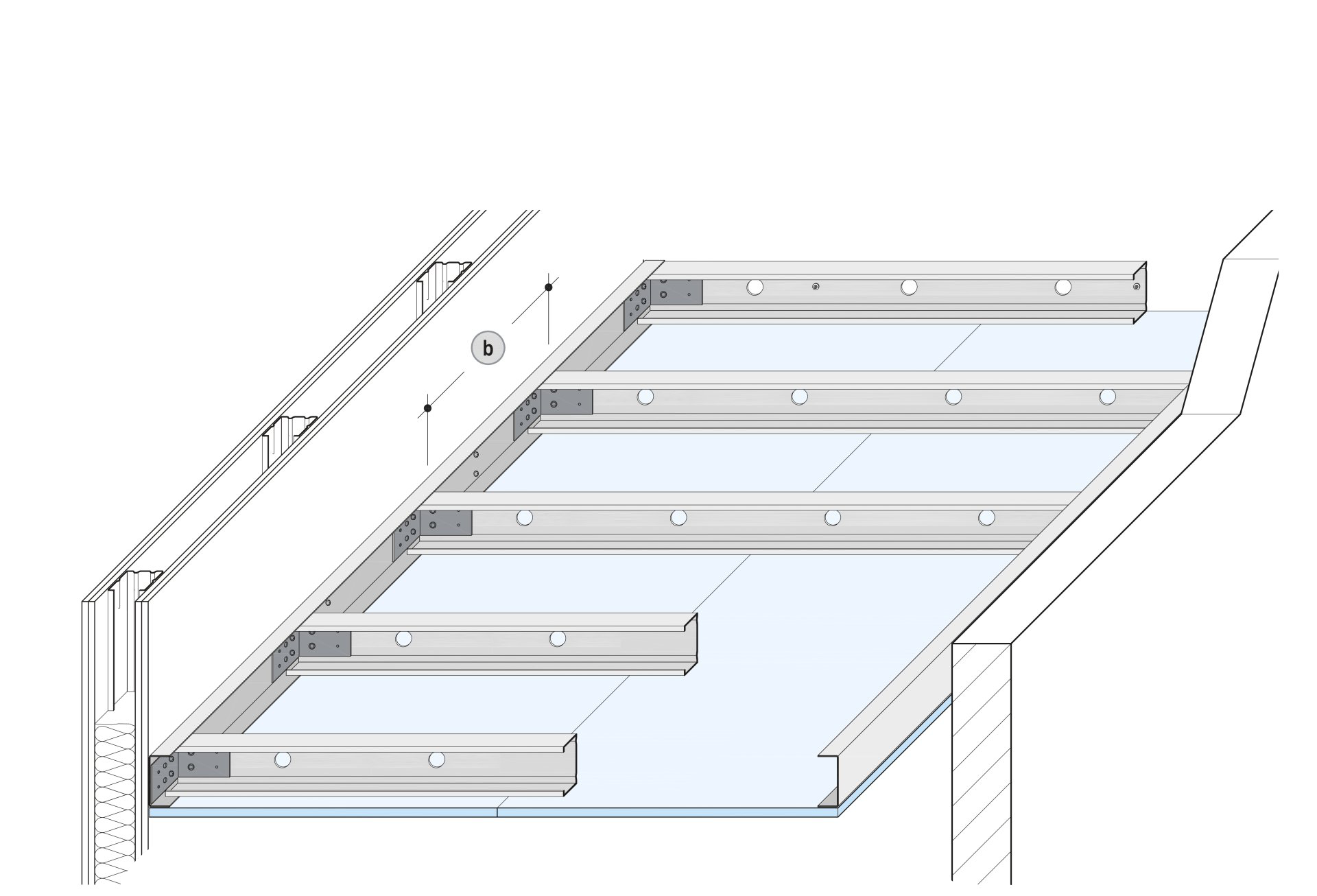

Knauf Platten werden auf eine Metall-Unterkonstruktion aus freitragenden Tragprofilen aus Doppelprofilen Cocoon Transformer DT geschraubt. Die Befestigung der Tragprofile erfolgt ausschließlich an den flankierenden Wänden. Zwischen den Tragprofilen (auf der Beplankung) wird je nach Systemvariante ggf. eine brand- und/oder schallschutztechnisch wirksame Dämmschicht aufgelegt.

In Abhängigkeit von der gewählten Systemvariante sind Raumbreiten (Spannweiten) bis zu 8,25 m möglich.

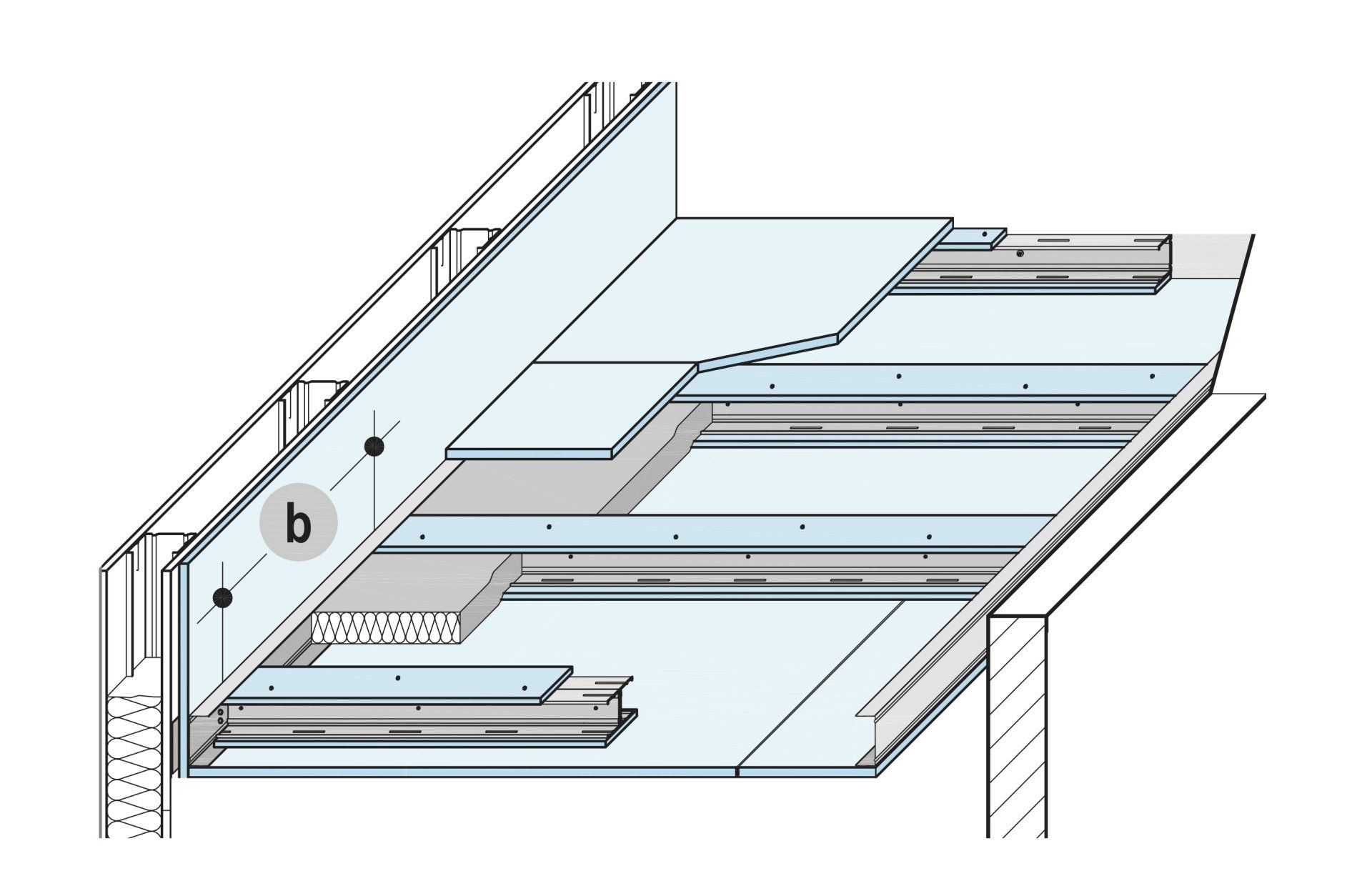

Knauf Fireboard werden auf eine Metall-Unterkonstruktion aus freitragenden Tragprofilen aus Doppelprofilen Cocoon Transformer DT geschraubt. Die Befestigung der Tragprofile erfolgt ausschließlich an den flankierenden Wän- den. Zwischen den Tragprofilen (auf der Beplankung) wird je nach Systemva- riante ggf. eine schallschutztechnisch wirksame Dämmschicht aufgelegt.

In Abhängigkeit von der gewählten Systemvariante sind Raumbreiten (Spannweiten) bis zu 7,55 m möglich.

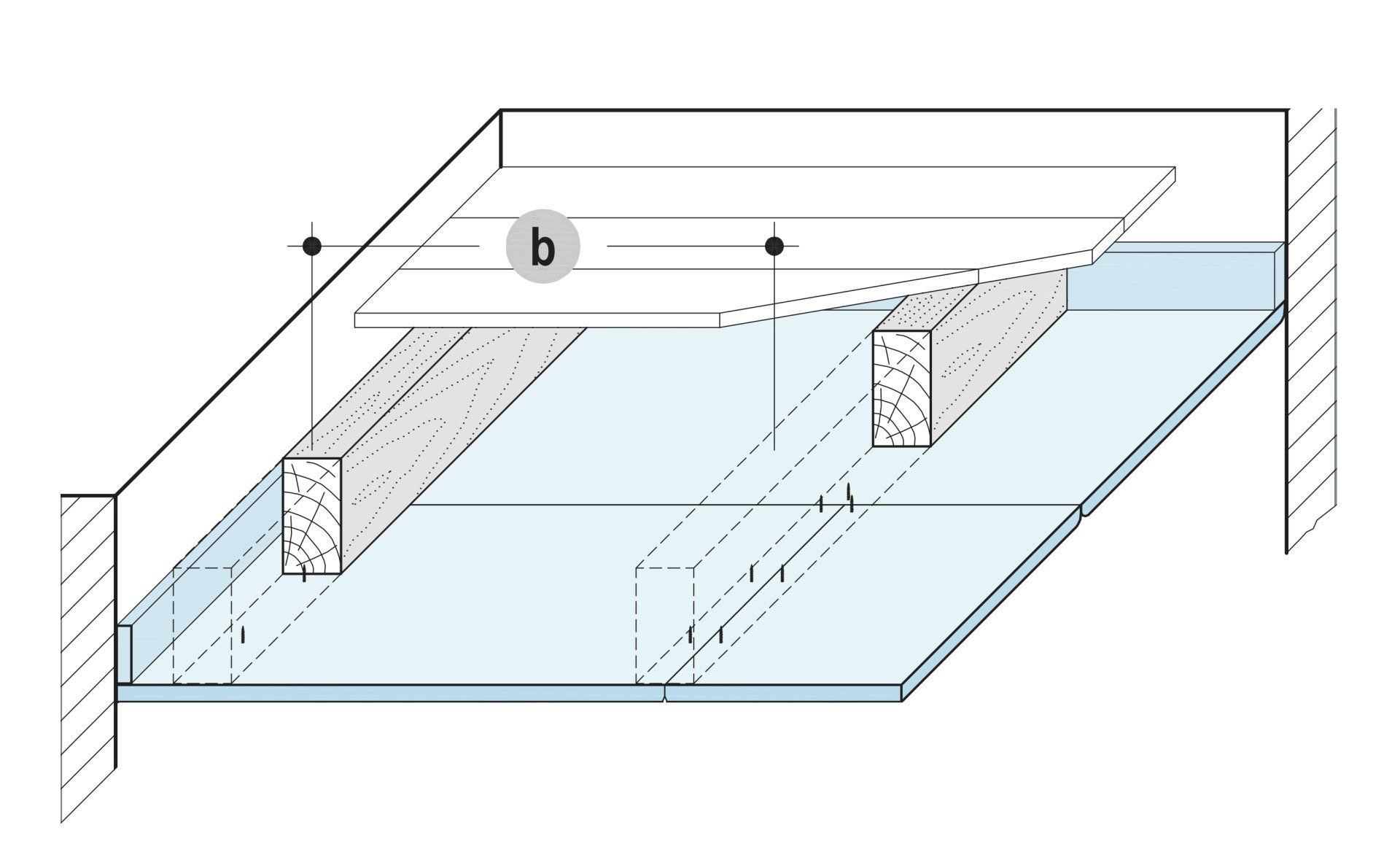

Knauf Holzbalkendecken-System Direktbekleidung

Schallentkoppelte Direktbekleidung der Holzbalkendecke als Neubau oder Altbau entkernt/teilentkernt.

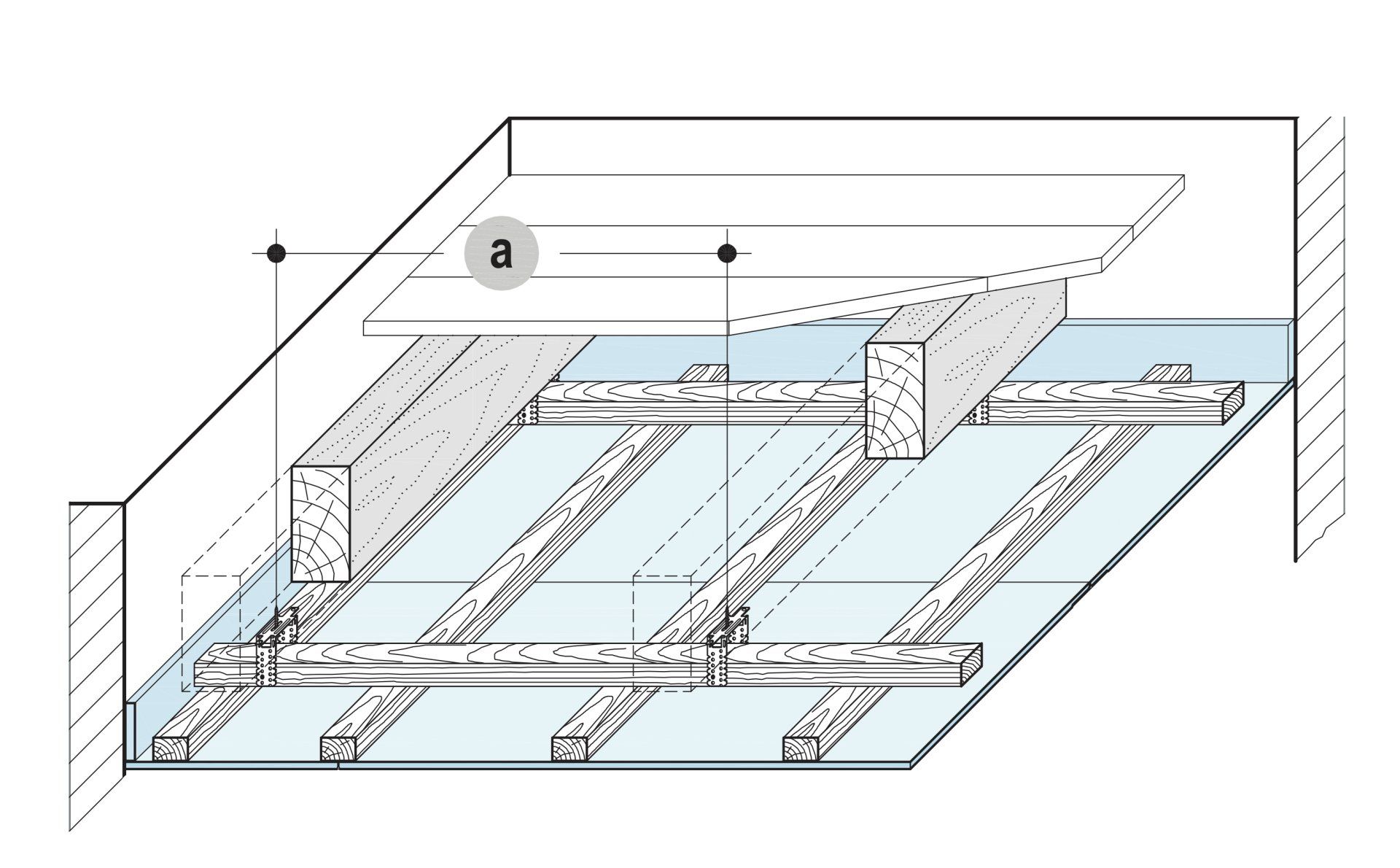

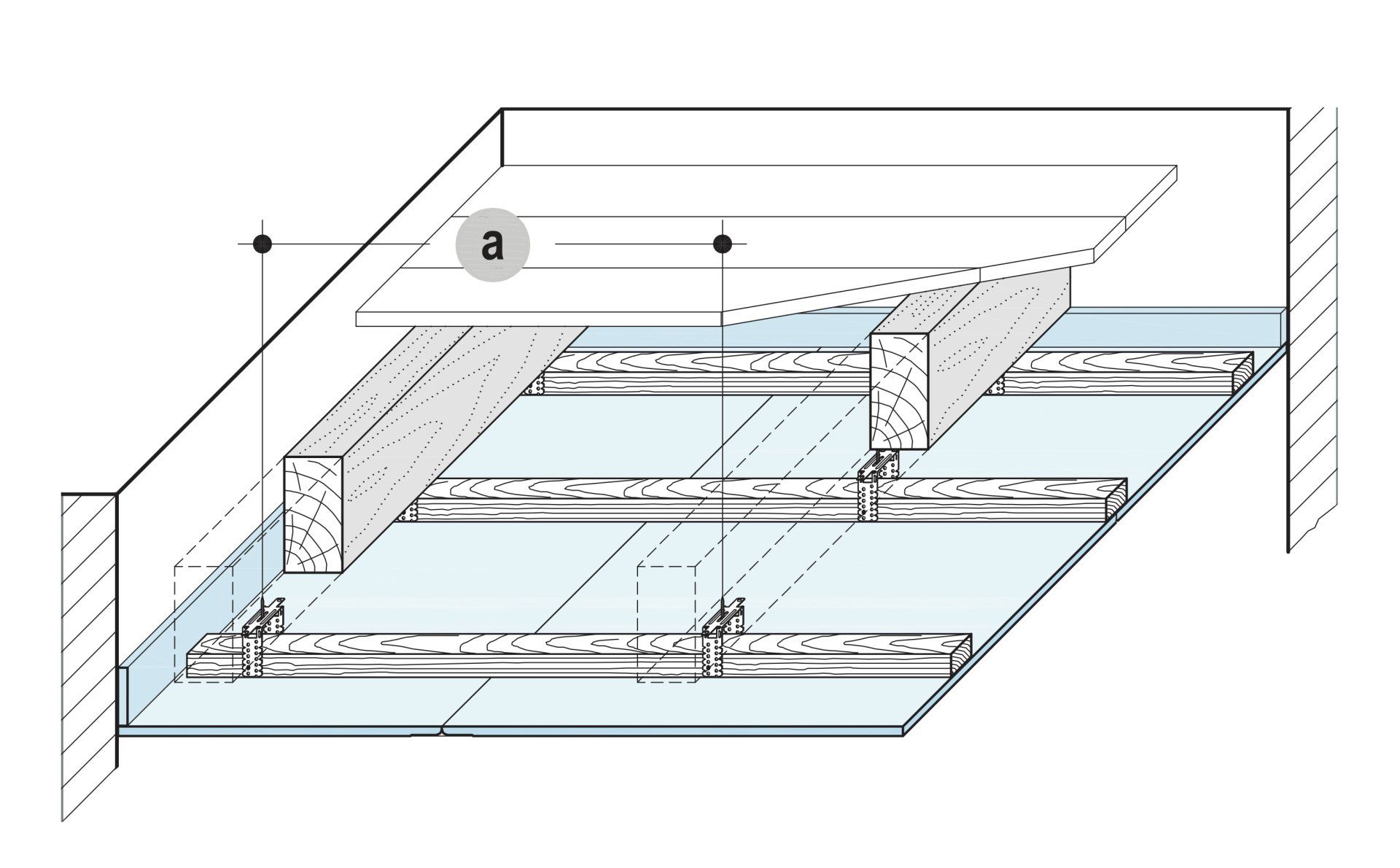

Knauf Holzbalkendecken-System - Holz UK

Das Deckensystem D151.de mit einer Holzunterkonstruktion kann sowohl ohne als auch mit Brandschutz in verschiedenen Beplankungsvarianten ausgeführt werden. Diesen Brandschutz gibt es in den Qualitäten F30 und F60.

Für Decken aus Holz gilt allgemein: Holzbalken bzw. Holzrippen müssen

aus Bauschnittholz nach DIN 4074-1 Sortierklasse S10 oder C24M bestehen.

Holzbalkenbreite bzw. Holzrippenbreite mindestens 40 mm.

Als obere Beplankung können sowohl für Holzbalkendecken als auch für Decken aus Holztafeln folgende Materialien verwendet werden:

Sperrholzplatten nach DIN EN 636

Spanplatten nach DIN EN 312

gespundete Bretter aus Nadelholz nach DIN 4072

Befestigung an Holzbalkendecke:  Knauf Schnellbauschrauben 2x TN 3,5x35*

 jedoch beachten Sie die befestigen der Abhänger an der Holzbalkendecke mit Knauf Schnellbauschrauben TN und FN (Einsatz gemäß Allgemeiner bauaufsichtlicher Zulassung Nr. Z- 9.1-251).

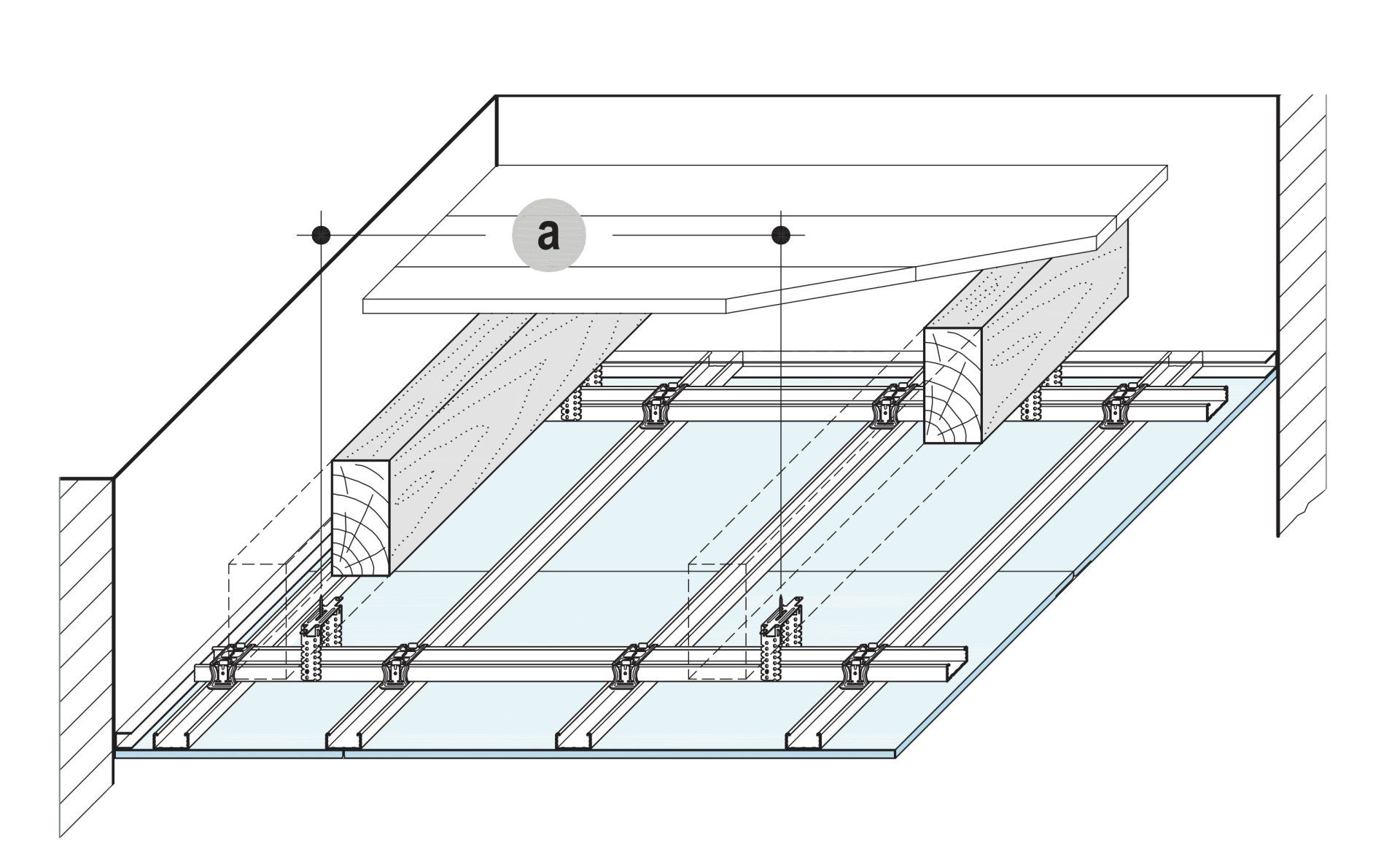

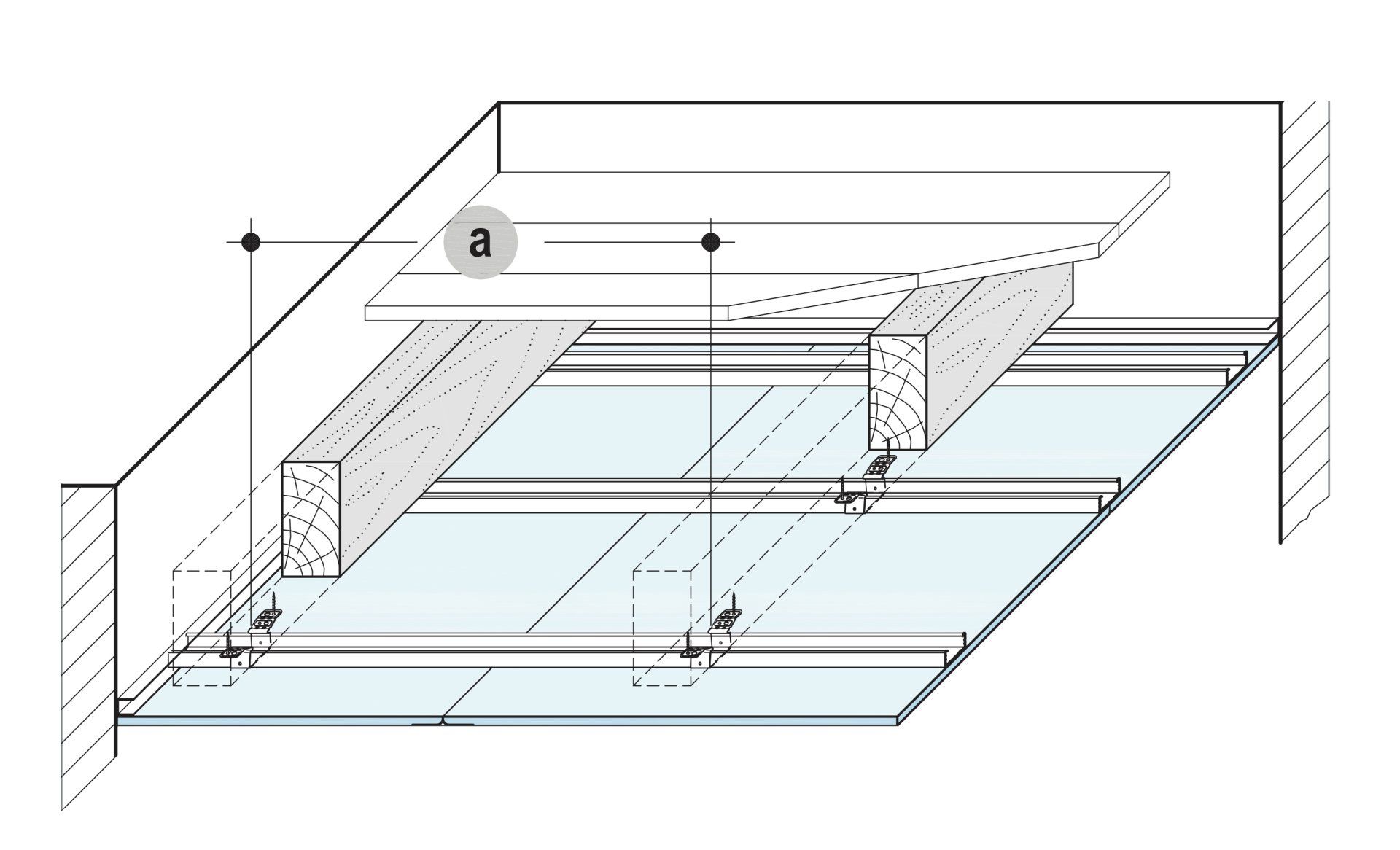

Knauf Holzbalkendecken-System  Altbau  Metall-UK

Deckenbekleidung/Unterdecke mit Unterkonstruktion aus Stahlblechprofilen CD 60/27 als Grund- und Tragprofile (doppelter Profilrost) oder Tragprofile (einfacher Profilrost) unter Holzbalkendecke als Altbau

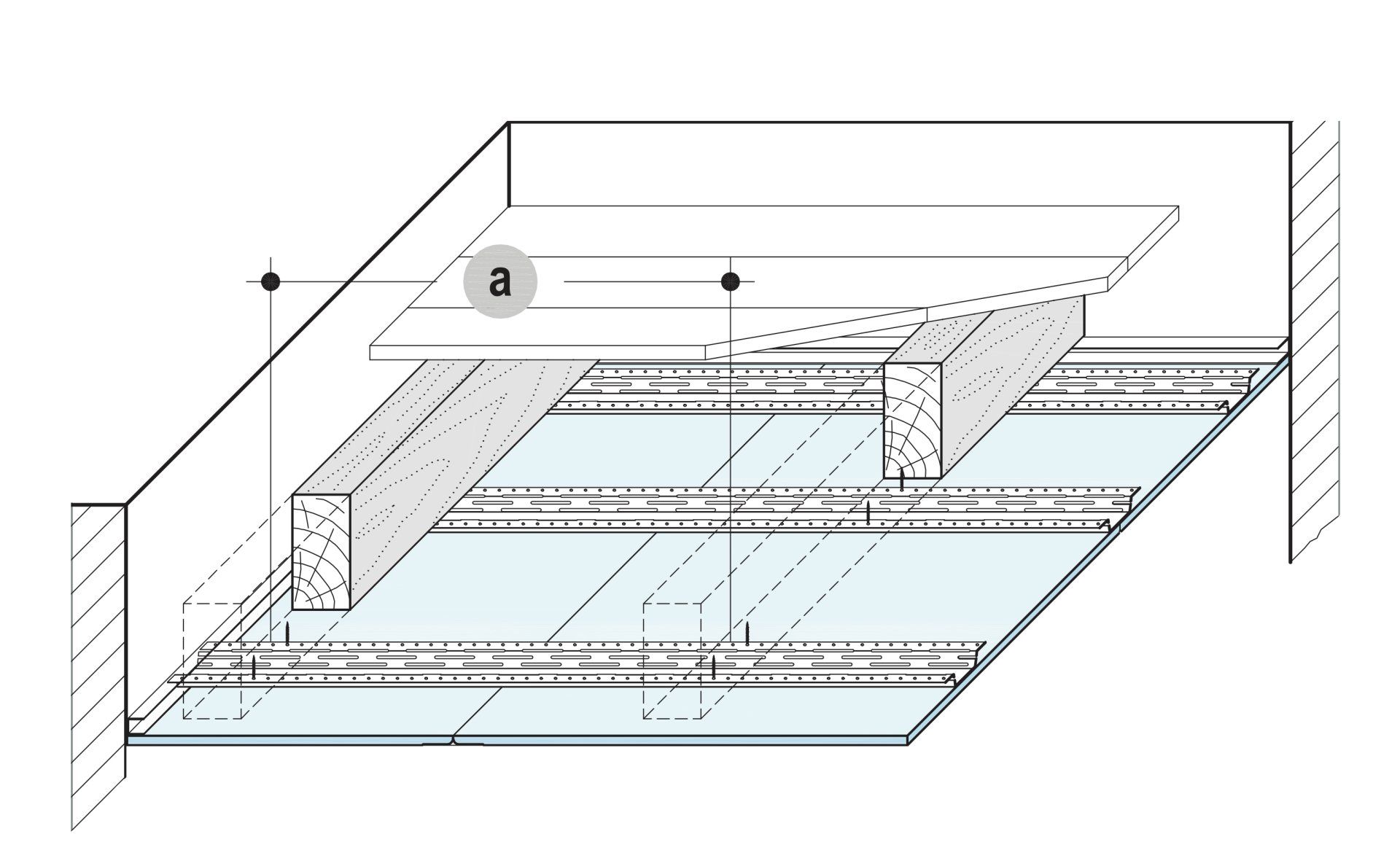

Knauf Holzbalkendecken-System Federschiene

Das Deckensystem D153.de besteht aus einer Unterkonstruktion aus Federschiene und einer Beplankung aus Gipsplatten. Das Deckensystem kann sowohl ohne als auch mit Brandschutz in verschiedenen Beplankungsqualitäten ausgeführt werden. Diesen Brandschutz gibt es in den Qualitäten F30, F60 und F90.

Direktabhänger bzw. Direktschwingabhänger entsprechend der erforderlichen Einbauhöhe abschneiden oder umbiegen.

Berücksichtigung von Zusatzlasten

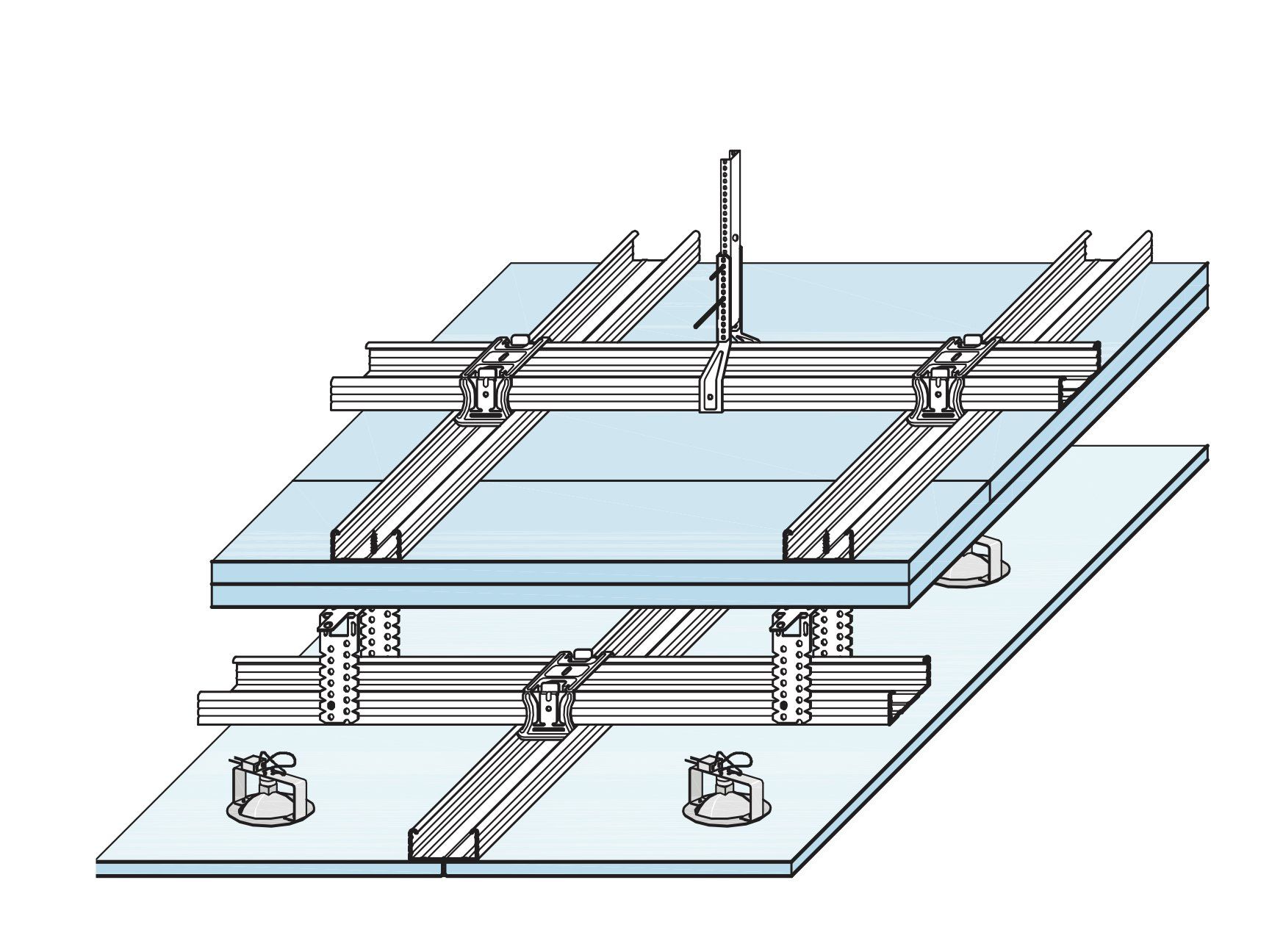

Zusatzlasten aus brandschutztechnisch erforderlichen und brandschutztechnisch nicht erforderlichen Dämmstoffen (max. 0,05 kN/m2 = 5 kg/m2) sowie aus dem System "Decke unter Decke" (max. 0,15 kN/m2 = 15 kg/m2) erhöhen das Gesamtflächengewicht der Unterdecke / Deckenbekleidung und müssen bei der Bemessung der Lastklasse berücksichtigt werden.

Unterdecken in Verbindung mit Rohdecken der Bauart IV sowie Unterdecken allein bei Brandschutz von unten, die der Feuerwiderstandsklasse F30 bis F90 entsprechen, können an Trennwände angeschlossen werden, wenn diese mindestens die gleiche Feuerwiderstandsklasse aufweisen.

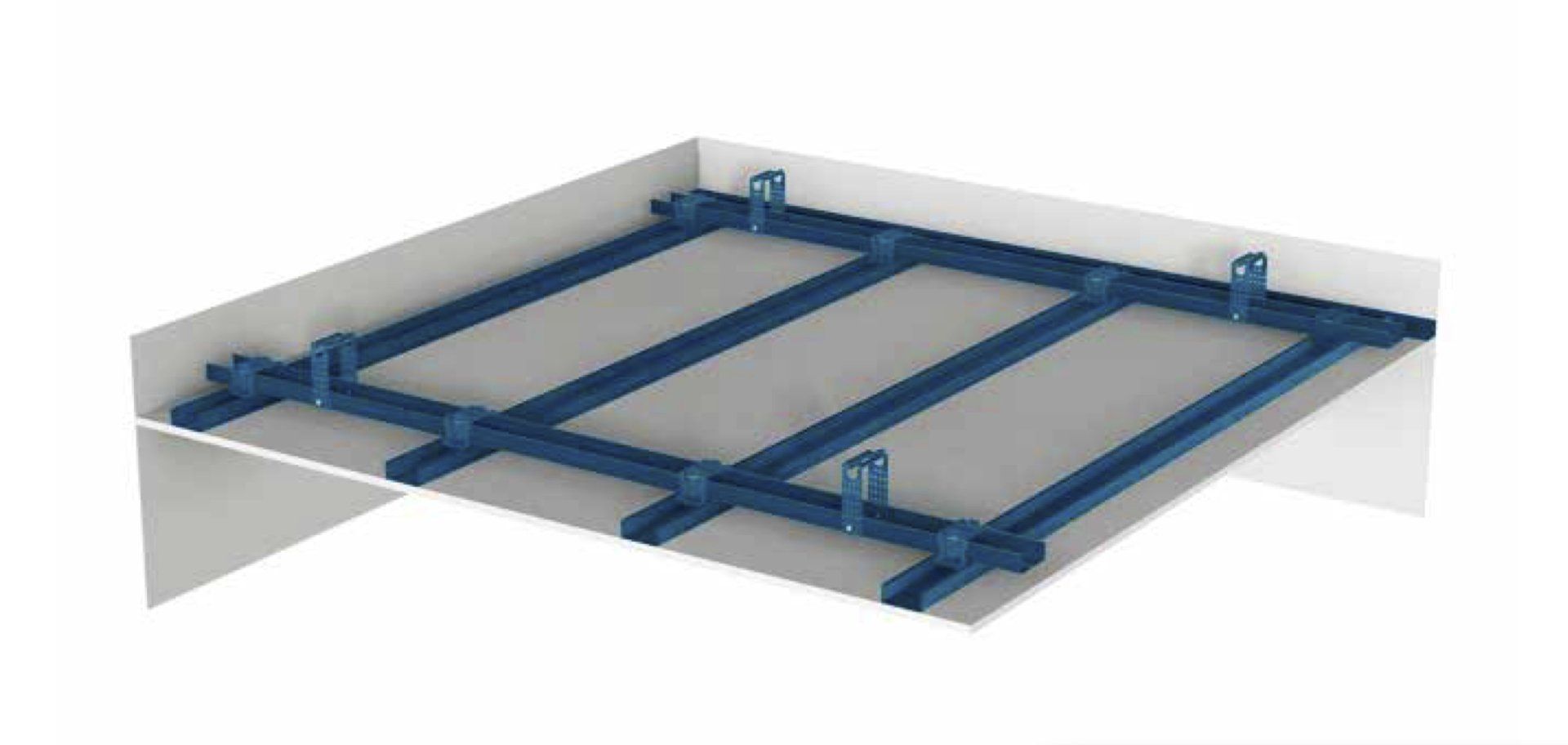

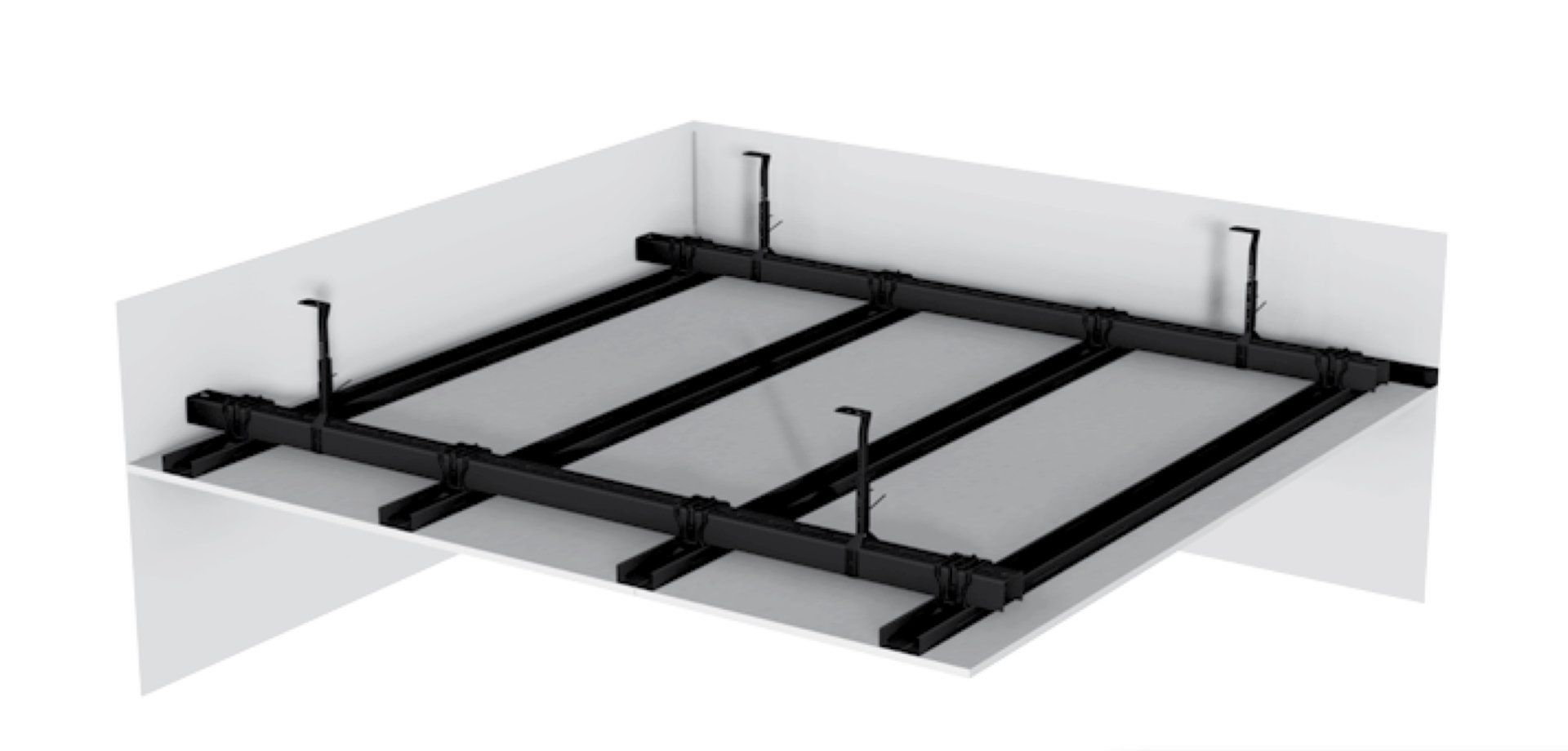

Ein widerstandsfähiger Korrosionsschutz garantiert die Stand- haftigkeit der Trockenbau-Metallunterkonstruktionen über einen langen Zeitraum. Alle PROFIL C5M Metallunterkonstruktionen sind normgerecht gegen Korrosion geschützt. Diese reichen bei normalen klimatischen Bedingungen völlig aus. Für höhere Anfor- derungen beispielsweise in Außenbereichen oder Schwimmhallen sind zusätzliche Beschichtungen nötig.

Anwendungen Außenbereich: Industrielle Bereiche und Küsten- bereiche mit mässiger bis hoher Salzbelastung, Offshorebereiche mit hoher Salzbelastung

Knauf bietet dazu Profilsysteme inkl. Zubehör mit C3 oder  C5-M- Beschichtung nach DIN EN ISO 12944-6 und DIN 55634. Um die benötigte Sicherheit zu garantieren, werden die zusätzlichen Korrosionsschutzschichten nach DIN 18168-1 Tabelle 2 und DIN EN 13964 Tabelle 7 und 8 werkseitig aufgebracht. Die Quali- tät der speziellen Beschichtungen ist geprüft und bestätigt.

Anwendungen Innenbereich: Chemieanlagen, Schwimmbäder, So- lebäder, Heilbäder, Stallanlagen, Bootsschuppen über Meerwas- ser, Gebäude oder Bereiche mit nahezu ständiger Kondensation und mit starker Verunreinigung

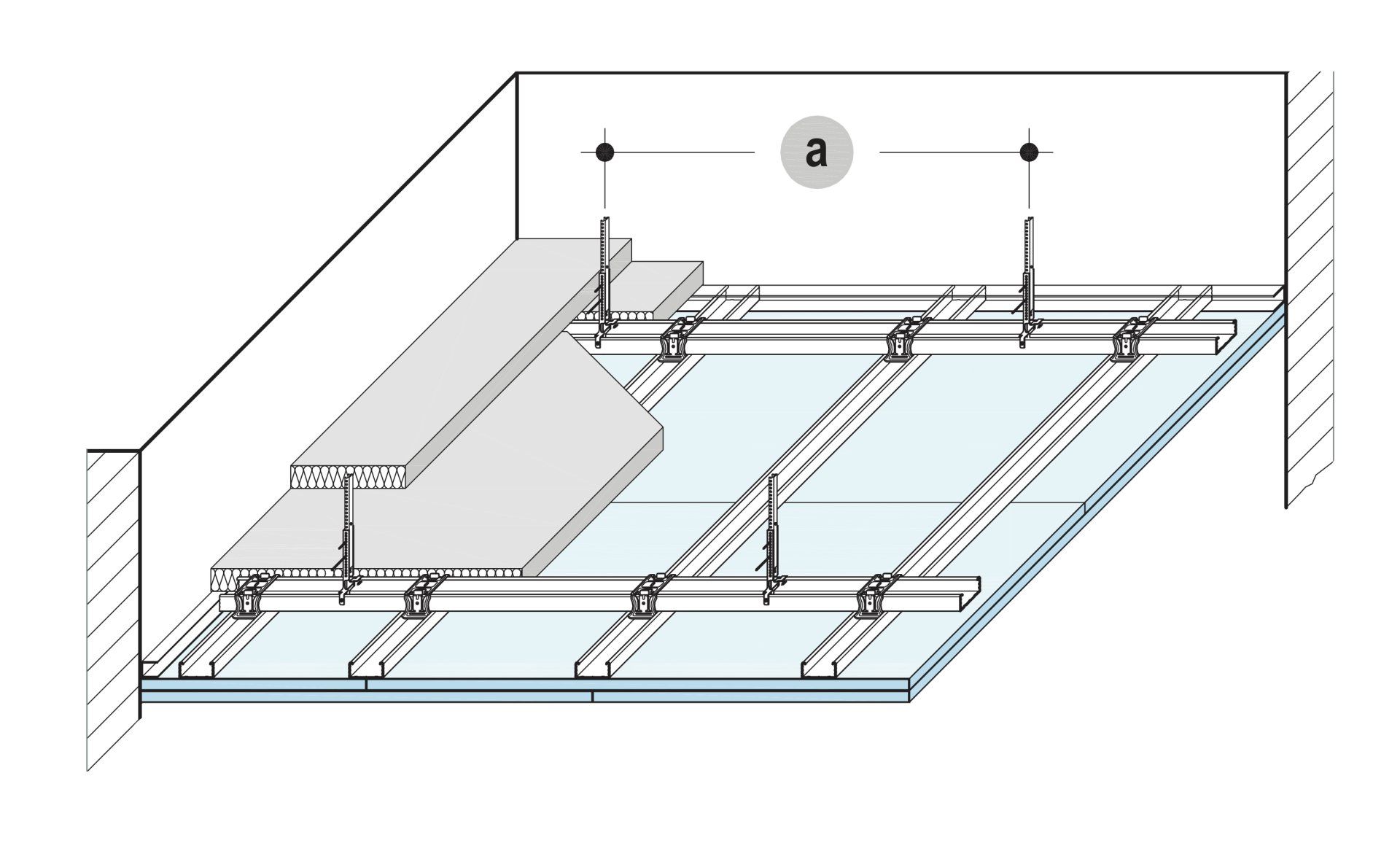

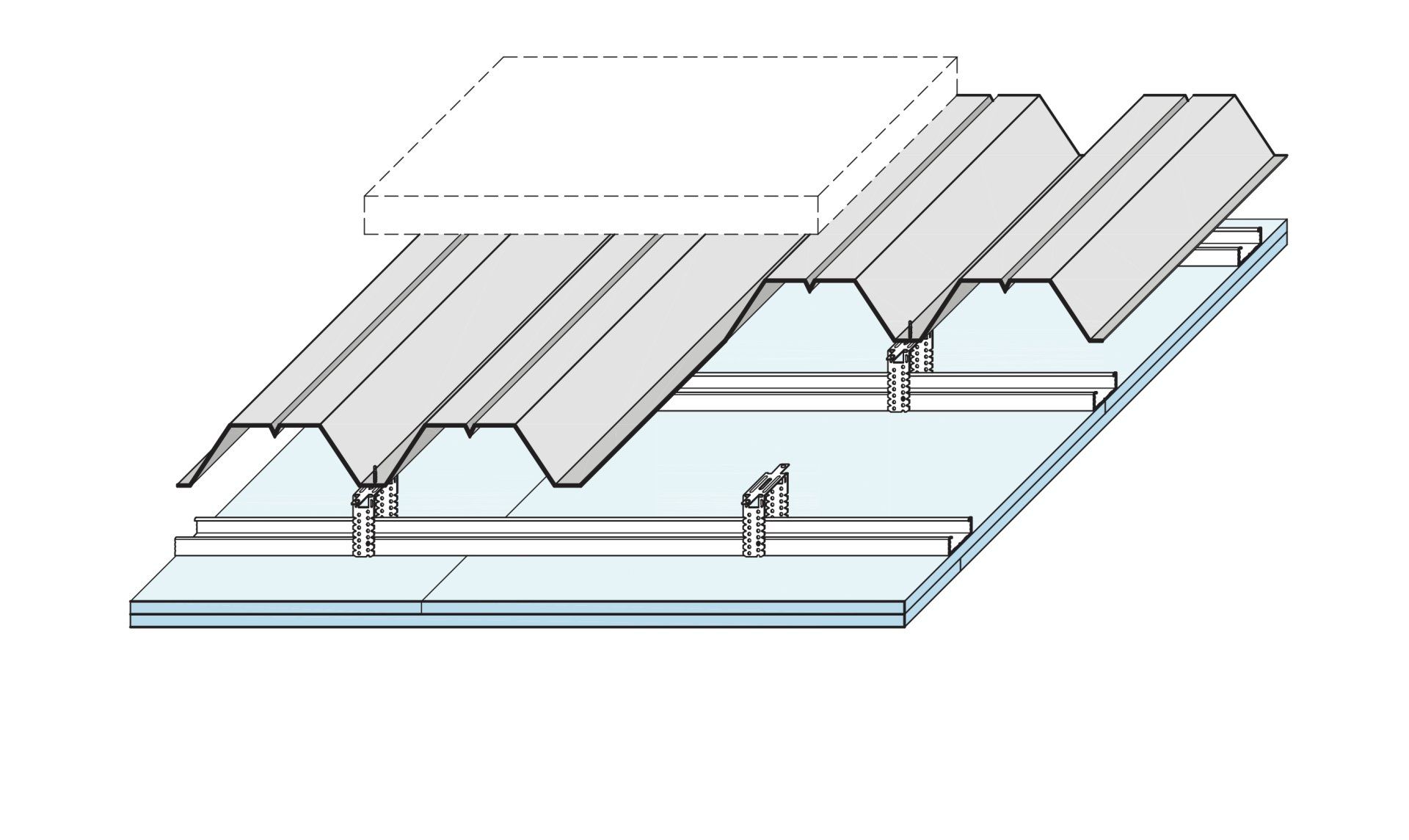

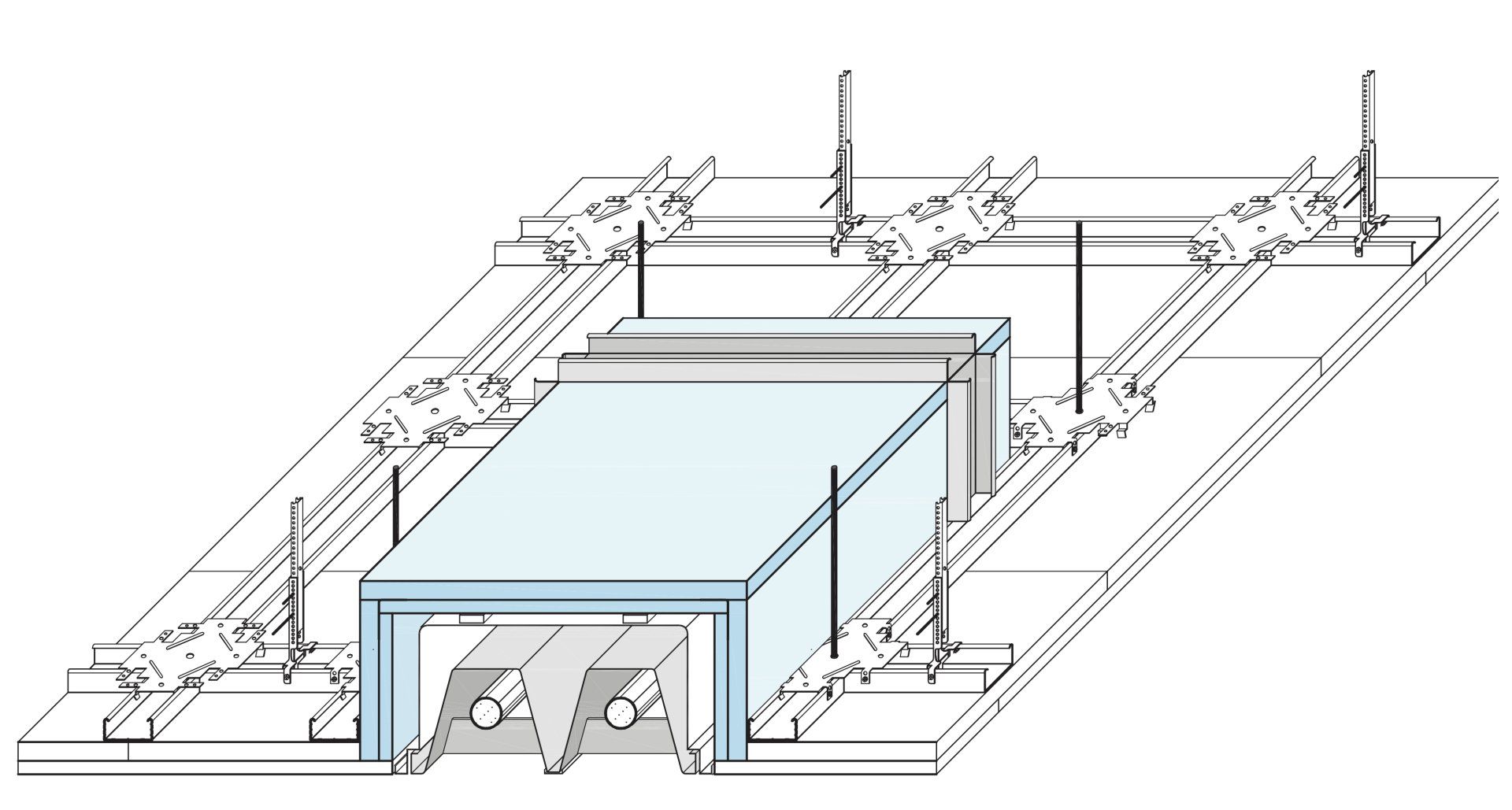

Brandschutzbekleidung- oder unterdecke unter Trapezblechdächern oder -decke, mit Knauf Fireboard

Trapezblech-Systeme mit Fireboard

Das Deckensystem K217.de ist eine Brandschutzertüchtigung von Trapezblechdächern oder -decken. Die Knauf Fireboard wird entweder direkt oder auf Unterkonstruktion befestigt.

Einsatzbereiche

Aufrüstung von Trapezblechdächern oder -decken mit Brandschutzanforderungen.

Knauf Trapezblech-Systeme

Das Deckensystem K217.de besteht aus einer Direktbekleidung oder aus einer einfachen Unterkonstruktion mit CD 60/27 und einer Beplankung. Je nach Beplankungsstärke wird die Feuerwiderstandsklasse F30, F60 oder F90 erreicht.

Gegenüber Massivdecken haben Holzbalkendecken konstruktionsbedingt einige schallschutztechnische Besonderheiten. Infolge der geringen Flächenmasse, der Re- sonanz zwischen den relativ leichten Schalen.

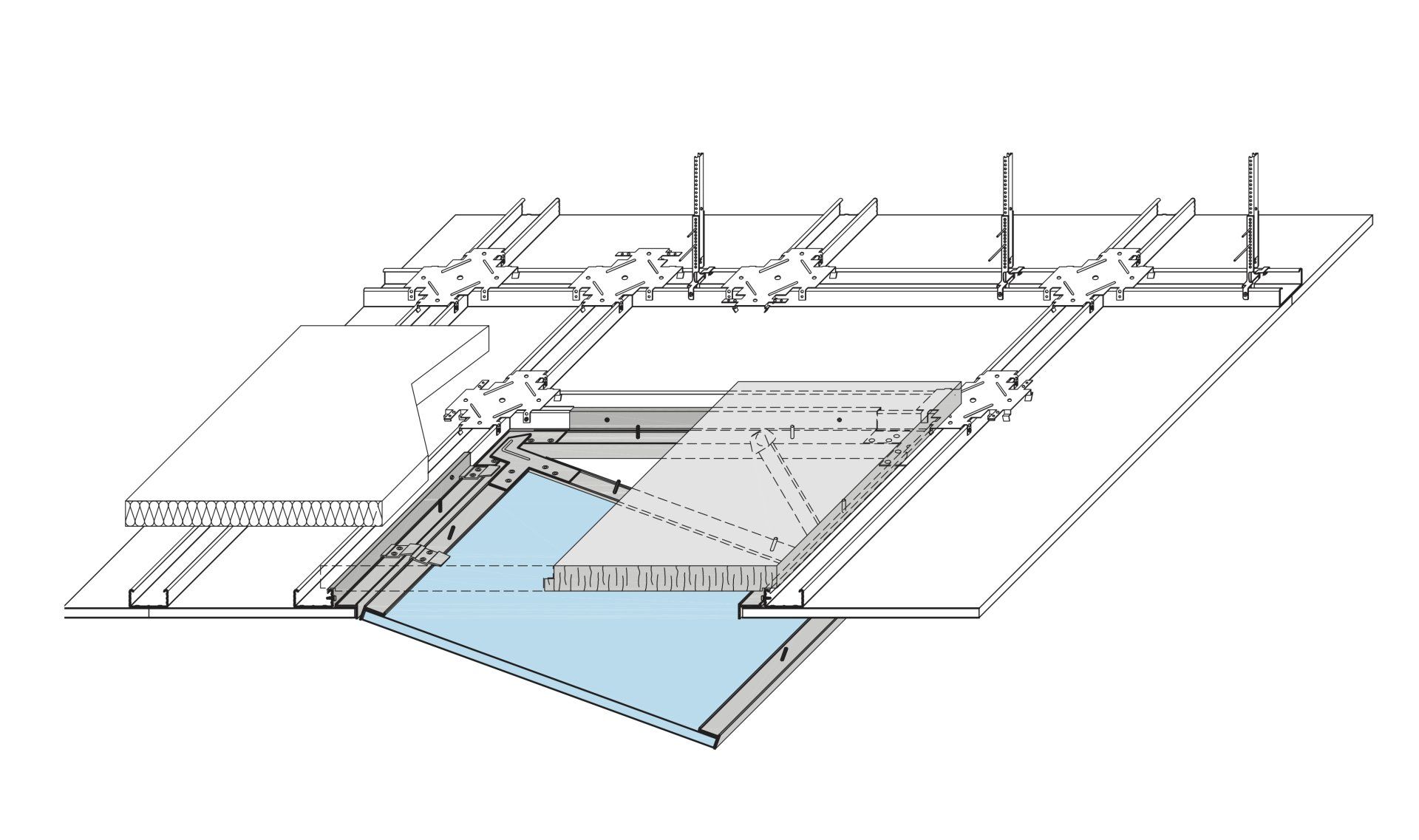

Knauf alutop Revisionsklappe REVO F30 Decke 18 Variant 300x300

Revisionsklappe für abgehängte Unterdecke,

incl. zusätzlicher Unterkonstruktion/ Auswechslung *,

vorgerichtet für Einbau in 15/ 18 * mm dick beplankte Konstruktionen,

liefern und einbauen, als Brandschutzausführung, Feuerwiderstandsklasse DIN 4102-2 F30,

mit flächenbündig eingeschraubter Knauf Diamant Hartgipsplatte (GKFI) 12,5 mm,

Abmessung (lichter Durchgang): 300 x 300 mm,

Sicherung des Innendeckels durch selbst justierende Fangarme,

mit nicht sichtbarem Verschluss- und Scharniersystem.

Ausgestattet mit Rundzylinderschloss / Vierkant-Verriegelung/ Schloss, vorgerichtet für Profilzylinder *.*

Erzeugnis: Knauf alutop Revisionsklappe REVO F30 Decke 18 Variant
