D131.de Freitragende Decke
D131.de Freitragende Cocoon Decke, F30 vu, Diamant 2x 12,5 mm, Doppelprofile DT296, Raumbreite ≤ 8,05 m
Unterdecke DIN 18168-1, als freitragende Decke,
Einbauhöhe: … m.
Feuerwiderstandsklasse DIN 4102-2: F30,
für die Unterdecke allein bei Brandbeanspruchung von unten zum Schutz der Rohdecke und des Deckenzwischenraumes.

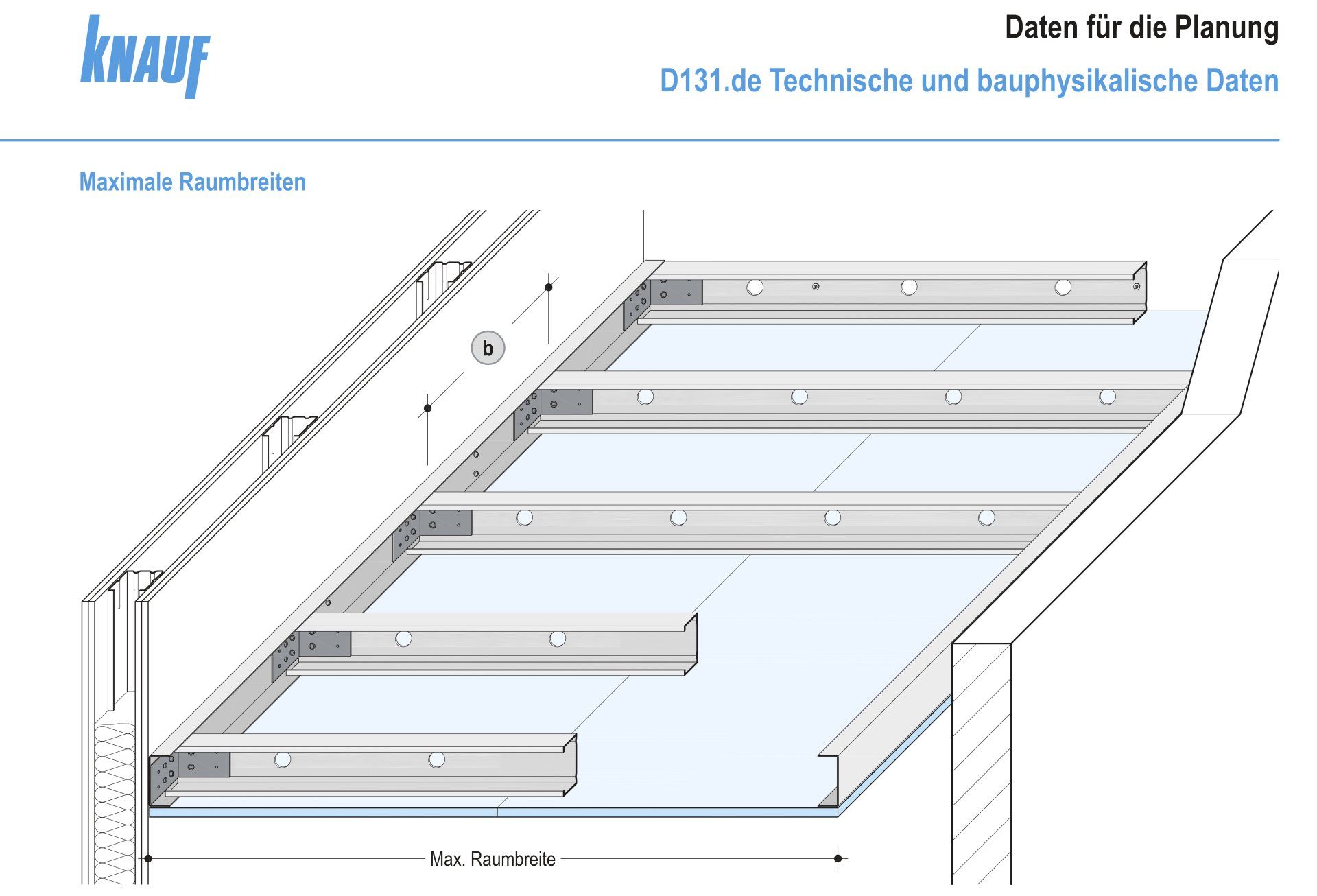

Raumbreite ≤ 8,05 m.
Befestigungsuntergrund: Stahlbetonwände/ Mauerwerkswände/ Leichtbetonwände/ Metallständerwände *.
Ausführung der Unterkonstruktion aus verzinkten Stahlblechprofilen DIN 18182-1,
Tragprofile als DT296 Profile, Randbefestigung mit U300, Befestigung mit für den Untergrund geeignetem Befestigungsmittel, Befestigungsabstand: ... mm.
Achsenabstand 500 mm
Decklage/Bekleidung aus Gipsplatten GKFI DIN 18180: Knauf Diamant,
zweilagig, Plattendicke 2x 12,5 mm,
Verarbeitung gemäß DIN 18181.
Verspachtelung der Gipsplatten gemäß Merkblatt Nr. 2 des Bundesverbandes der Gipsindustrie e.V. Qualitätsstufe Q2 Standardverspachtelung.
Verarbeitung gemäß DIN 18181.
Anschluss nur an Massivwand /
Anschluss an Stahlleichtbauwand auf Anfrage
Ausführung gemäß Knauf Detailblatt D13.de.
System: Knauf Cocoon Freitragende Decke D131.de
Einheit: m²
D131.de Freitragende Cocoon Decke, F30 vu, Piano GKF 2x 12,5 mm, Doppelprofile DT97, Raumbreite ≤ 4,35 m
Unterdecke DIN 18168-1, als freitragende Decke,
Einbauhöhe: … m.
Feuerwiderstandsklasse DIN 4102-2: F30,
für die Unterdecke allein bei Brandbeanspruchung von unten zum Schutz der Rohdecke und des Deckenzwischenraumes.
Raumbreite ≤ 4,35 m.
Befestigungsuntergrund: Stahlbetonwände/ Mauerwerkswände/ Leichtbetonwände/ Metallständerwände *.
Ausführung der Unterkonstruktion aus verzinkten Stahlblechprofilen DIN 18182-1,
Tragprofile als DT97 Profile, Randbefestigung mit U100, Befestigung mit für den Untergrund geeignetem Befestigungsmittel, Befestigungsabstand: ... mm.
Achsenabstand 500 mm
Decklage/Bekleidung aus Gipsplatten GKF DIN 18180: Feuerschutzplatte Knauf Piano,
zweilagig, Plattendicke 2x 12,5 mm,
Verarbeitung gemäß DIN 18181.
Verspachtelung der Gipsplatten gemäß Merkblatt Nr. 2 des Bundesverbandes der Gipsindustrie e.V. Qualitätsstufe Q2 Standardverspachtelung.
Verarbeitung gemäß DIN 18181.
Ausführung gemäß Knauf Detailblatt D13.de.
System: Knauf Cocoon Freitragende Decke D131.de
Einheit: m²
D131A.de Holzbalkendecken-System, Freitragende Decke unter Altbau, GKFI 12,5 mm, Doppelprofile CW 75, Raumbreite ≤ 3,50 m
Unterdecke DIN 18168-1, als freitragende Decke,
Einbauhöhe: … m.
Vorhandene Holzbalkendecke Typ 12/ 13 * gemäß Knauf Detailblatt D15.
Raumbreite ≤ 3,50 m.
Befestigungsuntergrund: Stahlbetonwände/ Mauerwerkswände/ Leichtbetonwände/ Metallständerwände *.
Ausführung der Unterkonstruktion aus verzinkten Stahlblechprofilen DIN 18182-1,
Tragprofile als Doppelprofile CW 75, Randbefestigung mit UW 75, Befestigung mit für den Untergrund geeignetem Befestigungsmittel, Befestigungsabstand: ... mm.
Decklage/Bekleidung aus Gipsplatten GKFI DIN 18180: Feuerschutzplatte Knauf Piano imprägniert,
einlagig, Plattendicke 12,5 mm,
Verarbeitung gemäß DIN 18181.
Verspachtelung der Gipsplatten gemäß Merkblatt Nr. 2 des Bundesverbandes der Gipsindustrie e.V. Qualitätsstufe Q2 Standardverspachtelung.
Verarbeitung gemäß DIN 18181.
Ausführung gemäß Knauf Detailblätter D15.de und D131.de.
System: Knauf Freitragende Decke D131.de
Einheit: m²
D131.de Freitragende Cocoon Decke, F30 vu, Piano GKF 2x 12,5 mm, Doppelprofile DT147, Raumbreite ≤ 5,40 m
Unterdecke DIN 18168-1, als freitragende Decke,
Einbauhöhe: … m.
Feuerwiderstandsklasse DIN 4102-2: F30,
für die Unterdecke allein bei Brandbeanspruchung von unten zum Schutz der Rohdecke und des Deckenzwischenraumes.
Raumbreite ≤ 5,40 m.
Befestigungsuntergrund: Stahlbetonwände/ Mauerwerkswände/ Leichtbetonwände/ Metallständerwände *.
Ausführung der Unterkonstruktion aus verzinkten Stahlblechprofilen DIN 18182-1,
Tragprofile als DT147 Profile, Randbefestigung mit U150, Befestigung mit für den Untergrund geeignetem Befestigungsmittel, Befestigungsabstand: ... mm.
Achsenabstand 500 mm
Decklage/Bekleidung aus Gipsplatten GKF DIN 18180: Feuerschutzplatte Knauf Piano,
zweilagig, Plattendicke 2x 12,5 mm,
Verarbeitung gemäß DIN 18181.
Verspachtelung der Gipsplatten gemäß Merkblatt Nr. 2 des Bundesverbandes der Gipsindustrie e.V. Qualitätsstufe Q2 Standardverspachtelung.
Verarbeitung gemäß DIN 18181.
Erforderliche Beplankungsdicke bei flankierenden Metallständerwänden
auf der Seite des tragenden Anschlusses:
≥ 18 mm Knauf Platten / ≥ 15 mm Diamant
Ausführung gemäß Knauf Detailblatt D13.de.
System: Knauf Cocoon Freitragende Decke D131.de
Einheit: m²
D131.de Freitragende Decke, F60 vuvo, Diamant 2x 12,5 mm + Diamant 12,5 mm Abdeckung, Doppelprofile CW 50, Raumbreite ≤ 2,20 m, MW
Unterdecke DIN 18168-1, als freitragende Decke,
Einbauhöhe: … m.
Raumbreite ≤ 2,20 m.
Feuerwiderstandsklasse DIN 4102-2: F60,
für die Unterdecke allein bei Brandbeanspruchung vom Deckenzwischenraum und von unten zum Schutz des darunter liegenden Raumes, der Rohdecke und des Deckenzwischenraumes.
Oberseitige Abdeckung der Rand- und Tragprofile mit Plattenstreifen,
Knauf Diamant 12,5 mm, zusätzliche Plattenlage als Abdeckplatte,
vollflächig lose aufgelegt, Überlappung am Längskantenstoß ≥ 50 mm.
Befestigungsuntergrund: Stahlbetonwände/ Mauerwerkswände/ Leichtbetonwände/ Metallständerwände *.
Ausführung der Unterkonstruktion aus verzinkten Stahlblechprofilen DIN 18182-1,
Tragprofile als Doppelprofile CW 50, Randbefestigung mit UW 50, Befestigung mit für den Untergrund geeignetem Befestigungsmittel, Befestigungsabstand: ... mm.
Hohlraumdämpfung Mineralwolle nach DIN EN 13162,
Dicke mind. 50 mm, Mindestrohdichte 50 kg/m³,
Baustoffklasse A, Schmelzpunkt mind. 1000 °C,
längenbezogener Strömungswiderstand ≥ 5 kPa·s/m²,
durchgängig zwischen den Tragprofilen verlegt.
Produkt: Knauf Insulation Feuerschutz-Dämmplatte DPF-50
oder gleichwertig.
Decklage/Bekleidung aus Gipsplatten GKFI DIN 18180: Knauf Diamant,
zweilagig, Plattendicke 2x 12,5 mm,
Verarbeitung gemäß DIN 18181.
Verspachtelung der Gipsplatten gemäß Merkblatt Nr. 2 des Bundesverbandes der Gipsindustrie e.V. Qualitätsstufe Q2 Standardverspachtelung.
Verarbeitung gemäß DIN 18181.
Ausführung gemäß Knauf Detailblatt D13.de.
System: Knauf Freitragende Decke D131.de
Diese Ausführung ist eine Erweiterung zum Verwendbarkeitsnachweis Brandschutz.
Vorherige Abstimmung gem. Knauf Brandschutzordner, Abschnitt Nutzungshinweise empfohlen.
Einheit: m²
D131.de Freitragende Decke, F60 vuvo, Piano GKFI 2x 12,5 mm + Piano GKFI 12,5 mm Abdeckung, Doppelprofile CW 150, Raumbreite ≤ 4,20 m, MW
Unterdecke DIN 18168-1, als freitragende Decke,
Einbauhöhe: … m.
Raumbreite ≤ 4,20 m.
Feuerwiderstandsklasse DIN 4102-2: F60,
für die Unterdecke allein bei Brandbeanspruchung vom Deckenzwischenraum und von unten zum Schutz des darunter liegenden Raumes, der Rohdecke und des Deckenzwischenraumes.
Oberseitige Abdeckung der Rand- und Tragprofile mit Plattenstreifen,
Knauf Piano GKF 12,5 mm, zusätzliche Plattenlage als Abdeckplatte,
vollflächig lose aufgelegt, Überlappung am Längskantenstoß ≥ 50 mm.
Befestigungsuntergrund: Stahlbetonwände/ Mauerwerkswände/ Leichtbetonwände/ Metallständerwände *.
Ausführung der Unterkonstruktion aus verzinkten Stahlblechprofilen DIN 18182-1,
Tragprofile als Doppelprofile CW 150, Randbefestigung mit UW 150, Befestigung mit für den Untergrund geeignetem Befestigungsmittel, Befestigungsabstand: ... mm.
Hohlraumdämpfung Mineralwolle nach DIN EN 13162,
Dicke mind. 50 mm, Mindestrohdichte 50 kg/m³,
Baustoffklasse A, Schmelzpunkt mind. 1000 °C,
längenbezogener Strömungswiderstand ≥ 5 kPa·s/m²,
durchgängig zwischen den Tragprofilen verlegt.
Produkt: Knauf Insulation Feuerschutz-Dämmplatte DPF-50
oder gleichwertig.
Decklage/Bekleidung aus Gipsplatten GKFI DIN 18180: Knauf Feuerschutzplatten imprägniert,
zweilagig, Plattendicke 2x 12,5 mm,
Verarbeitung gemäß DIN 18181.
Verspachtelung der Gipsplatten gemäß Merkblatt Nr. 2 des Bundesverbandes der Gipsindustrie e.V. Qualitätsstufe Q2 Standardverspachtelung.
Verarbeitung gemäß DIN 18181.
Ausführung gemäß Knauf Detailblatt D13.de.
System: Knauf Freitragende Decke D131.de
Einheit: m²
D131.de Freitragende Decke, F30 vuvo, Piano GKFI 2x 12,5 mm, Doppelprofile CW 50, Raumbreite ≤ 2,30 m, MW
Unterdecke DIN 18168-1, als freitragende Decke,
Einbauhöhe: … m.
Raumbreite ≤ 2,30 m.
Feuerwiderstandsklasse DIN 4102-2: F30,
für die Unterdecke allein bei Brandbeanspruchung vom Deckenzwischenraum und von unten zum Schutz des darunter liegenden Raumes, der Rohdecke und des Deckenzwischenraumes.
Oberseitige Abdeckung der Tragprofile mit Plattenstreifen,
Knauf Massivbauplatte GKF 25 mm, Breite 120 mm.
Befestigungsuntergrund: Stahlbetonwände/ Mauerwerkswände/ Leichtbetonwände/ Metallständerwände *.
Ausführung der Unterkonstruktion aus verzinkten Stahlblechprofilen DIN 18182-1,
Tragprofile als Doppelprofile CW 50, Randbefestigung mit UW 75, Befestigung mit für den Untergrund geeignetem Befestigungsmittel, Befestigungsabstand: ... mm.
Dämmschicht aus Mineralwolle nach DIN EN 13162, Dicke 40 mm,
Mindestrohdichte 40 kg/m³, Baustoffklasse A DIN 4102-1,
einlagig, dicht stoßen, abrutschsicher verlegen,
Schmelzpunkt DIN 4102-17 ≥ 1000 °C,
längenbezogener Strömungswiderstand nach DIN EN 29053: r ≥ 5 kPa·s/m², *
Produkt: Knauf Insulation Feuerschutz-Dämmplatte DPF-40 oder gleichwertig. *
Decklage/Bekleidung aus Gipsplatten GKFI DIN 18180: Knauf Feuerschutzplatten imprägniert,
zweilagig, Plattendicke 2x 12,5 mm,
Verarbeitung gemäß DIN 18181.
Verspachtelung der Gipsplatten gemäß Merkblatt Nr. 2 des Bundesverbandes der Gipsindustrie e.V. Qualitätsstufe Q2 Standardverspachtelung.
Verarbeitung gemäß DIN 18181.
Ausführung gemäß Knauf Detailblatt D13.de.
System: Knauf Freitragende Decke D131.de
Diese Ausführung ist eine Erweiterung zum Verwendbarkeitsnachweis Brandschutz.
Vorherige Abstimmung gem. Knauf Brandschutzordner, Abschnitt Nutzungshinweise empfohlen.
Einheit: m²
D131.de Freitragende Decke, F30 vuvo, GKFI 18 mm, Doppelprofile CW 75, Raumbreite ≤ 3,00 m, MW
Unterdecke DIN 18168-1, als freitragende Decke,
Einbauhöhe: … m.
Raumbreite ≤ 3,00 m.
Feuerwiderstandsklasse DIN 4102-2: F30,
für die Unterdecke allein bei Brandbeanspruchung vom Deckenzwischenraum und von unten zum Schutz des darunter liegenden Raumes, der Rohdecke und des Deckenzwischenraumes.
Oberseitige Abdeckung der Tragprofile mit Plattenstreifen,
Knauf Massivbauplatte GKF 25 mm, Breite 120 mm.
Befestigungsuntergrund: Stahlbetonwände/ Mauerwerkswände/ Leichtbetonwände/ Metallständerwände *.
Ausführung der Unterkonstruktion aus verzinkten Stahlblechprofilen DIN 18182-1,
Tragprofile als Doppelprofile CW 75, Randbefestigung mit UW 100, Befestigung mit für den Untergrund geeignetem Befestigungsmittel, Befestigungsabstand: ... mm.
Dämmschicht aus Mineralwolle nach DIN EN 13162, Dicke 60 mm,
Mindestrohdichte 30 kg/m³, Baustoffklasse A DIN 4102-1,
einlagig, dicht stoßen, abrutschsicher verlegen,
Schmelzpunkt DIN 4102-17 ≥ 1000 °C,
längenbezogener Strömungswiderstand nach DIN EN 29053: r ≥ 5 kPa·s/m², *
Wärmeleitfähigkeit λ ≤ 0,040 W/(mK),*
Produkt: Knauf Insulation Feuerschutz-Dämmplatte DPF-30 oder gleichwertig. *
Decklage/Bekleidung aus Gipsplatten GKFI DIN 18180: Knauf Feuerschutzplatten imprägniert,
einlagig, Plattendicke 18 mm,
Verarbeitung gemäß DIN 18181.
Verspachtelung der Gipsplatten gemäß Merkblatt Nr. 2 des Bundesverbandes der Gipsindustrie e.V. Qualitätsstufe Q2 Standardverspachtelung.
Verarbeitung gemäß DIN 18181.
Ausführung gemäß Knauf Detailblatt D13.de.
System: Knauf Freitragende Decke D131.de
Einheit: m²
D131.de Freitragende Decke, F30 vuvo, GKFI 18 mm, Doppelprofile CW 75, Raumbreite ≤ 3,00 m, MW
Unterdecke DIN 18168-1, als freitragende Decke,
Einbauhöhe: … m.
Raumbreite ≤ 3,00 m.
Feuerwiderstandsklasse DIN 4102-2: F30,
für die Unterdecke allein bei Brandbeanspruchung vom Deckenzwischenraum und von unten zum Schutz des darunter liegenden Raumes, der Rohdecke und des Deckenzwischenraumes.
Oberseitige Abdeckung der Tragprofile mit Plattenstreifen,
Knauf Massivbauplatte GKF 25 mm, Breite 120 mm.
Befestigungsuntergrund: Stahlbetonwände/ Mauerwerkswände/ Leichtbetonwände/ Metallständerwände *.
Ausführung der Unterkonstruktion aus verzinkten Stahlblechprofilen DIN 18182-1,
Tragprofile als Doppelprofile CW 75, Randbefestigung mit UW 100, Befestigung mit für den Untergrund geeignetem Befestigungsmittel, Befestigungsabstand: ... mm.
Dämmschicht aus Mineralwolle nach DIN EN 13162, Dicke 40 mm,
Mindestrohdichte 40 kg/m³, Baustoffklasse A DIN 4102-1,
einlagig, dicht stoßen, abrutschsicher verlegen,
Schmelzpunkt DIN 4102-17 ≥ 1000 °C,
längenbezogener Strömungswiderstand nach DIN EN 29053: r ≥ 5 kPa·s/m², *
Produkt: Knauf Insulation Feuerschutz-Dämmplatte DPF-40 oder gleichwertig. *
Decklage/Bekleidung aus Gipsplatten GKFI DIN 18180: Knauf Feuerschutzplatten imprägniert,
einlagig, Plattendicke 18 mm,
Verarbeitung gemäß DIN 18181.
Verspachtelung der Gipsplatten gemäß Merkblatt Nr. 2 des Bundesverbandes der Gipsindustrie e.V. Qualitätsstufe Q2 Standardverspachtelung.
Verarbeitung gemäß DIN 18181.
Ausführung gemäß Knauf Detailblatt D13.de.
System: Knauf Freitragende Decke D131.de
Diese Ausführung ist eine Erweiterung zum Verwendbarkeitsnachweis Brandschutz.
Vorherige Abstimmung gem. Knauf Brandschutzordner, Abschnitt Nutzungshinweise empfohlen.
Einheit: m²
D131.de Freitragende Decke, F30 vu, Silentboard 12,5 mm + Diamant 12,5 mm, Doppelprofile UA 100, Raumbreite ≤ 4,30 m
Unterdecke DIN 18168-1, als freitragende Decke,
Einbauhöhe: … m.
Raumbreite ≤ 4,30 m.
Feuerwiderstandsklasse DIN 4102-2: F30,
für die Unterdecke allein bei Brandbeanspruchung von unten zum Schutz der Rohdecke und des Deckenzwischenraumes.
Befestigungsuntergrund: Stahlbetonwände/ Mauerwerkswände/ Leichtbetonwände/ Metallständerwände *.
Ausführung der Unterkonstruktion aus verzinkten Stahlblechprofilen DIN 18182-1,
Tragprofile als Doppelprofile UA 100, Randbefestigung mit UW 100,
Verbindung mit Randprofil durch Anschluss- und Verbindungswinkel,
Befestigung mit für den Untergrund geeignetem Befestigungsmittel, Befestigungsabstand: ... mm.
Decklage/Bekleidung aus Gipsplatten GKF und Hartgipsplatten GKFI DIN 18180:
Knauf Silentboard 12,5 + Knauf Diamant 12,5,
zweilagig, Plattendicke 2x 12,5 mm,
Befestigung mit Diamantschrauben XTN.
Verarbeitung gemäß DIN 18181.
Verspachtelung der Gipsplatten gemäß Merkblatt Nr. 2 des Bundesverbandes der Gipsindustrie e.V. Qualitätsstufe Q2 Standardverspachtelung.
Verarbeitung gemäß DIN 18181.
Ausführung gemäß Knauf Detailblatt D13.de.
System: Knauf Freitragende Decke D131.de
Diese Ausführung ist eine Erweiterung zum Verwendbarkeitsnachweis Brandschutz.
Vorherige Abstimmung gem. Knauf Brandschutzordner, Abschnitt Nutzungshinweise empfohlen.
Einheit: m²
D131.de Freitragende Decke, F30 vu, Piano GKF 2x 12,5 mm, Doppelprofile CW 100, Raumbreite ≤ 3,65 m
Unterdecke DIN 18168-1, als freitragende Decke,
Einbauhöhe: … m.
Raumbreite ≤ 3,65 m.
Feuerwiderstandsklasse DIN 4102-2: F30,
für die Unterdecke allein bei Brandbeanspruchung von unten zum Schutz der Rohdecke und des Deckenzwischenraumes.
Befestigungsuntergrund: Stahlbetonwände/ Mauerwerkswände/ Leichtbetonwände/ Metallständerwände *.
Ausführung der Unterkonstruktion aus verzinkten Stahlblechprofilen DIN 18182-1,
Tragprofile als Doppelprofile CW 100, Randbefestigung mit UW 100, Befestigung mit für den Untergrund geeignetem Befestigungsmittel, Befestigungsabstand: ... mm.
Decklage/Bekleidung aus Gipsplatten GKF DIN 18180: Feuerschutzplatte Knauf Piano,
zweilagig, Plattendicke 2x 12,5 mm,
Verarbeitung gemäß DIN 18181.
Verspachtelung der Gipsplatten gemäß Merkblatt Nr. 2 des Bundesverbandes der Gipsindustrie e.V. Qualitätsstufe Q2 Standardverspachtelung.
Verarbeitung gemäß DIN 18181.
Ausführung gemäß Knauf Detailblatt D13.de.
System: Knauf Freitragende Decke D131.de
Diese Ausführung ist eine Erweiterung zum Verwendbarkeitsnachweis Brandschutz.
Vorherige Abstimmung gem. Knauf Brandschutzordner, Abschnitt Nutzungshinweise empfohlen.
Einheit: m²
D131.de Freitragende Decke, F30 vu, GKF 18 mm, Doppelprofile CW 75, Raumbreite ≤ 3,15 m, MW
Unterdecke DIN 18168-1, als freitragende Decke,
Einbauhöhe: … m.
Raumbreite ≤ 3,15 m.
Feuerwiderstandsklasse DIN 4102-2: F30,
für die Unterdecke allein bei Brandbeanspruchung von unten zum Schutz der Rohdecke und des Deckenzwischenraumes.
Befestigungsuntergrund: Stahlbetonwände/ Mauerwerkswände/ Leichtbetonwände/ Metallständerwände *.
Ausführung der Unterkonstruktion aus verzinkten Stahlblechprofilen DIN 18182-1,
Tragprofile als Doppelprofile CW 75, Randbefestigung mit UW 75, Befestigung mit für den Untergrund geeignetem Befestigungsmittel, Befestigungsabstand: ... mm.
Dämmschicht aus Mineralwolle nach DIN EN 13162,
Dicke 40 mm, Baustoffklasse A,
durchgängig zwischen den Tragprofilen verlegt.
Produkt: Knauf Insulation Trennwand-Dämmrolle TI 140 T
oder gleichwertig.
Decklage/Bekleidung aus Gipsplatten GKF DIN 18180: Knauf Feuerschutzplatten,
einlagig, Plattendicke 18 mm,
Verarbeitung gemäß DIN 18181.
Verspachtelung der Gipsplatten gemäß Merkblatt Nr. 2 des Bundesverbandes der Gipsindustrie e.V. Qualitätsstufe Q2 Standardverspachtelung.
Verarbeitung gemäß DIN 18181.
Ausführung gemäß Knauf Detailblatt D13.de.
System: Knauf Freitragende Decke D131.de
Diese Ausführung ist eine Erweiterung zum Verwendbarkeitsnachweis Brandschutz.
Vorherige Abstimmung gem. Knauf Brandschutzordner, Abschnitt Nutzungshinweise empfohlen.
Einheit: m²
D131.de Freitragende Decke, F30 vu, GKFI 18 mm, Doppelprofile CW 50, Raumbreite ≤ 2,55 m, MW
Unterdecke DIN 18168-1, als freitragende Decke,
Einbauhöhe: … m.
Raumbreite ≤ 2,55 m.
Feuerwiderstandsklasse DIN 4102-2: F30,
für die Unterdecke allein bei Brandbeanspruchung von unten zum Schutz der Rohdecke und des Deckenzwischenraumes.
Befestigungsuntergrund: Stahlbetonwände/ Mauerwerkswände/ Leichtbetonwände/ Metallständerwände *.
Ausführung der Unterkonstruktion aus verzinkten Stahlblechprofilen DIN 18182-1,
Tragprofile als Doppelprofile CW 50, Randbefestigung mit UW 50, Befestigung mit für den Untergrund geeignetem Befestigungsmittel, Befestigungsabstand: ... mm.
Dämmschicht aus Mineralwolle nach DIN EN 13162,
Dicke 40 mm, Baustoffklasse A,
durchgängig zwischen den Tragprofilen verlegt.
Produkt: Knauf Insulation Trennwand-Dämmrolle TI 140 T
oder gleichwertig.
Decklage/Bekleidung aus Gipsplatten GKFI DIN 18180: Knauf Feuerschutzplatten imprägniert,
einlagig, Plattendicke 18 mm,
Verarbeitung gemäß DIN 18181.
Verspachtelung der Gipsplatten gemäß Merkblatt Nr. 2 des Bundesverbandes der Gipsindustrie e.V. Qualitätsstufe Q2 Standardverspachtelung.
Verarbeitung gemäß DIN 18181.
Ausführung gemäß Knauf Detailblatt D13.de.
System: Knauf Freitragende Decke D131.de
Diese Ausführung ist eine Erweiterung zum Verwendbarkeitsnachweis Brandschutz.
Vorherige Abstimmung gem. Knauf Brandschutzordner, Abschnitt Nutzungshinweise empfohlen.
Einheit: m²
D131.de Freitragende Decke, F30 vu, GKFI 18 mm, Doppelprofile UA 50, Raumbreite ≤ 3,00 m, MW
Unterdecke DIN 18168-1, als freitragende Decke,
Einbauhöhe: … m.
Raumbreite ≤ 3,00 m.
Feuerwiderstandsklasse DIN 4102-2: F30,
für die Unterdecke allein bei Brandbeanspruchung von unten zum Schutz der Rohdecke und des Deckenzwischenraumes.
Befestigungsuntergrund: Stahlbetonwände/ Mauerwerkswände/ Leichtbetonwände/ Metallständerwände *.
Ausführung der Unterkonstruktion aus verzinkten Stahlblechprofilen DIN 18182-1,
Tragprofile als Doppelprofile UA 50, Randbefestigung mit UW 50,
Verbindung mit Randprofil durch Anschlusswinkel,
Befestigung mit für den Untergrund geeignetem Befestigungsmittel, Befestigungsabstand: ... mm.
Dämmschicht aus Mineralwolle nach DIN EN 13162,
Dicke 40 mm, Baustoffklasse A,
durchgängig zwischen den Tragprofilen verlegt.
Produkt: Knauf Insulation Trennwand-Dämmrolle TI 140 T
oder gleichwertig.
Decklage/Bekleidung aus Gipsplatten GKFI DIN 18180: Knauf Feuerschutzplatten imprägniert,
einlagig, Plattendicke 18 mm,
Verarbeitung gemäß DIN 18181.
Verspachtelung der Gipsplatten gemäß Merkblatt Nr. 2 des Bundesverbandes der Gipsindustrie e.V. Qualitätsstufe Q2 Standardverspachtelung.
Verarbeitung gemäß DIN 18181.
Ausführung gemäß Knauf Detailblatt D13.de.
System: Knauf Freitragende Decke D131.de
Diese Ausführung ist eine Erweiterung zum Verwendbarkeitsnachweis Brandschutz.
Vorherige Abstimmung gem. Knauf Brandschutzordner, Abschnitt Nutzungshinweise empfohlen.
Einheit: m²
