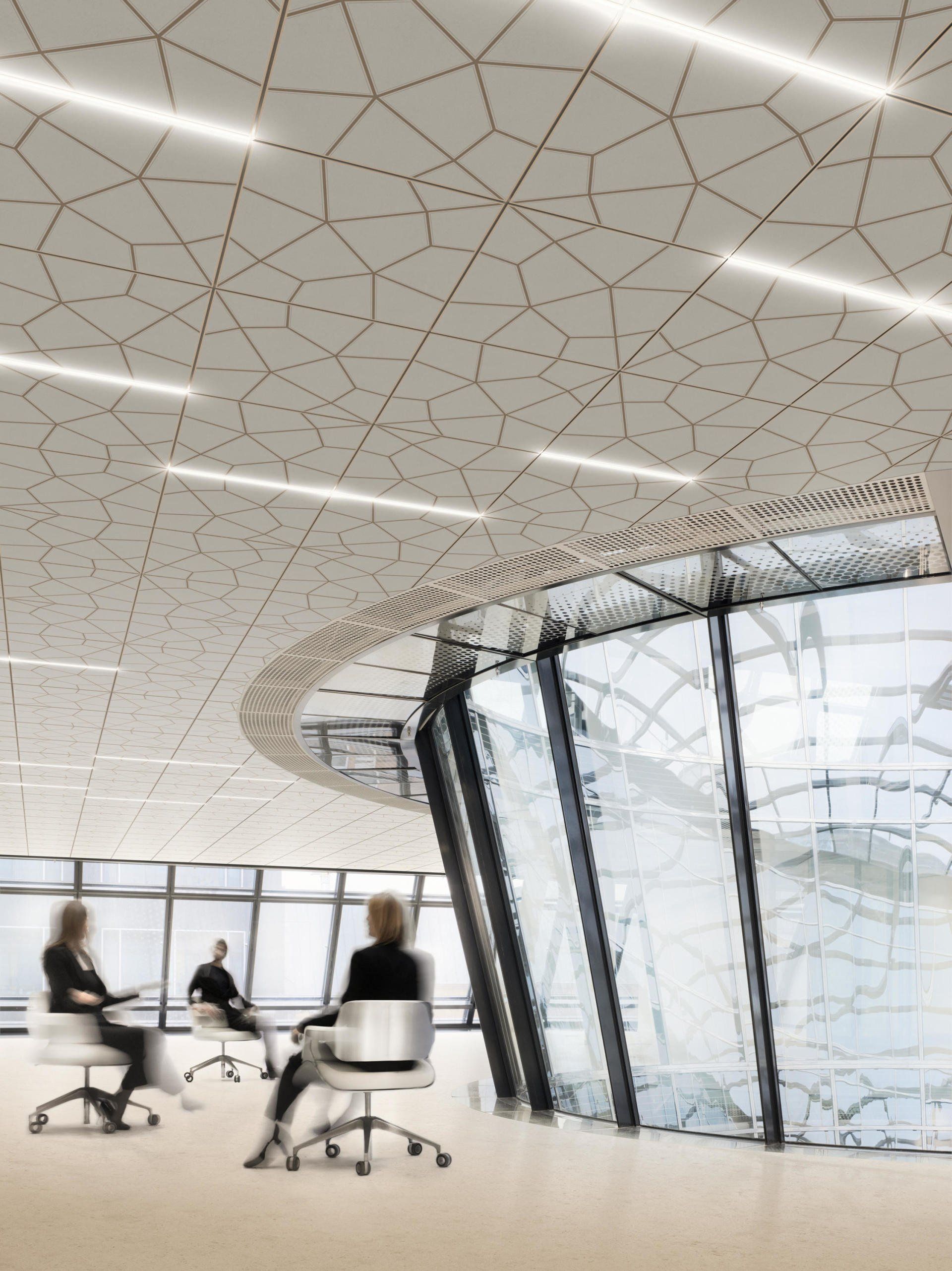

OWAconstruct System S 15b mit OWAcoustic Mineralplatte Oriental 15mm
OWAconstruct System S 15b mit OWAcoustic Mineralplatte Oriental 15mm
OWAconstruct System S 15b mit
OWAcoustic Mineralplatte Oriental
Bezeichnung: Sichtbares System, herausnehmbar
Serie: OWAconsult collection
Hersteller: OWA
Einsatz: Deckensystem S 15b OWAline
Auswahl Deckenraster LxB (mm):
600x600, Art.-Nr.: 00068148, VPE (Stck): 10
m²: '..........'
Technische Daten:
Mineralplatten nach DIN EN 13964 und DIN 18177
Verwendbarkeitsnachweis gemäß EU-Bau PVO:
CE-Kennzeichen und Leistungserklärung (DoP)
Luftdurchlässigkeitsklasse: PM 1
Formaldehydklasse: FH 1
Abgabe VOC: TVOC 1
Dessin: Oriental, vlieskaschiert
Farbe: weiß und bedruckt, endbehandelt
Baustoffklasse: A2-s1,d0 nach DIN EN 13501-1
Kante: 15b, ringsum ausgefälzt
Plattenstärke: 15 mm
Schallabsorption:
Alpha w = 0,85, Absorptionsklasse B (EN ISO 11654)
NRC = 0,85 (ASTM E 1264)
Schall-Längsdämmung: Dn,f,w = 30 dB (EN ISO 11848)
Feuchtigkeitsbeständigkeit: bis 95% RH
Konstruktionskurzbeschreibung entsprechend dem
OWA-Systemblatt S 15b, OWA-Verlegeanleitung 9801
und DIN EN 13964.
Stahlblechprofile, verzinkt, Sichtseite matt weiß.
Sichtflächen höhengleich.
Spannabhänger Nr. 12/X/X
Abmessung D (mm): 4
Hauptschiene Nr. 3500:
Abmessung LxBxH (mm): 3000x14,3x38
Querschiene Nr. 3514:
Abmessung LxBxH (mm): 1200x14,3x38
Querschiene Nr. 3512:
Abmessung LxBxH (mm): 600x14,3x38
Beschreibung Rohbauteil:
Rohdecke: '..........'
Beschreibung Rohbauteil:
Rohdecke: '..........'
UK-Rohdecke bis Rückseite Platte:
Abhängehöhe (mm): '..........'
OKF-Fußboden bis UK-Unterdecke:
Einbauhöhe (mm): '..........'
Montagekurzbeschreibung:
Im Achsabstand von 1200 mm sind mit
Spannabhänger Nr. 12/X/X Tragprofile Nr. 3500 abzu-
hängen, auszurichten und zu nivellieren.
In Querrichtung zu den Tragprofilen sind die
Verbindungsprofile Nr. 3514 und parallel zu den
Tragprofilen sind die kurzen Verbindungsprofile
Nr. 3512 einzuhängen und auszurichten.
Im Randbereich angeordnete Verbindungsprofile können
mit Verbindungswinkeln Nr. 8017 gegen Verschieben
gesichert werden.
In die beschriebene Konstruktion ist o. g.
Plattenmaterial einzulegen. Passplatten sind
bauseits herzustellen.
Preis für abnahmefähige Leistung (EUR/m²)
OWAconstruct System S 15b mit OWAcoustic Mineralplatte Oriental 20mm
OWAconstruct System S 15b mit
OWAcoustic Mineralplatte Oriental
Bezeichnung: Sichtbares System, herausnehmbar
Serie: OWAconsult collection
Hersteller: OWA
Einsatz: Deckensystem S 15b OWAline
Auswahl Deckenraster LxB (mm):
1200x1200, Art.-Nr.: 00068149, VPE (Stck): 6
m²: '..........'
Technische Daten:
Mineralplatten nach DIN EN 13964 und DIN 18177
Verwendbarkeitsnachweis gemäß EU-Bau PVO:
CE-Kennzeichen und Leistungserklärung (DoP)
Luftdurchlässigkeitsklasse: PM 1
Formaldehydklasse: FH 1
Abgabe VOC: TVOC 1
Dessin: Oriental, vlieskaschiert
Farbe: weiß und bedruckt, endbehandelt
Baustoffklasse: A2-s1,d0 nach DIN EN 13501-1
Kante: 15b, ringsum ausgefälzt
Plattenstärke: 20 mm
Schallabsorption:
Alpha w = 0,85, Absorptionsklasse B (EN ISO 11654)
NRC = 0,85 (ASTM E 1264)
Schall-Längsdämmung: Dn,f,w = 30 dB (EN ISO 11848)
Feuchtigkeitsbeständigkeit: bis 95% RH
Konstruktionskurzbeschreibung entsprechend dem
OWA-Systemblatt S 15b, OWA-Verlegeanleitung 9801
und DIN EN 13964.
Stahlblechprofile, verzinkt, Sichtseite matt weiß.
Sichtflächen höhengleich.
Spannabhänger Nr. 12/X/X
Abmessung D (mm): 4
Hauptschiene Nr. 3501:
Abmessung LxBxH (mm): 3600x14,3x38
Stanzungen alle 1200 mm
Querschiene Nr. 3524:
Abmessung LxBxH (mm): 1200x14,3x38
ohne mittige Stanzung
Rückseitenaussteifung Nr. 8040:
in erforderlicher Fixlänge
Klammer Nr. 8041:
passend zur Nr. 8040
Beschreibung Rohbauteil:
Rohdecke: '..........'
Beschreibung Rohbauteil:
Rohdecke: '..........'
UK-Rohdecke bis Rückseite Platte:
Abhängehöhe (mm): '..........'
OKF-Fußboden bis UK-Unterdecke:
Einbauhöhe (mm): '..........'
Montagekurzbeschreibung:
Im Achsabstand von 1200 mm sind mit
Spannabhänger Nr. 12/X/X Tragprofile Nr. 3501 abzu-
hängen, auszurichten und zu nivellieren.
In Querrichtung zu den Tragprofilen sind die
Verbindungsprofile Nr. 3524 einzuhängen und auszu-
richten.
Im Randbereich angeordnete Verbindungsprofile können
mit Verbindungswinkeln Nr. 8017 gegen Verschieben
gesichert werden.
In die beschriebene Konstruktion ist o. g.
Plattenmaterial einzulegen. Passplatten sind
bauseits herzustellen. Das Plattenformat 1200 x 1200 mm
ist rückseitig mit der Rückseitenaussteifung Nr. 8040
auszustatten.
Preis für abnahmefähige Leistung (EUR/m²)
