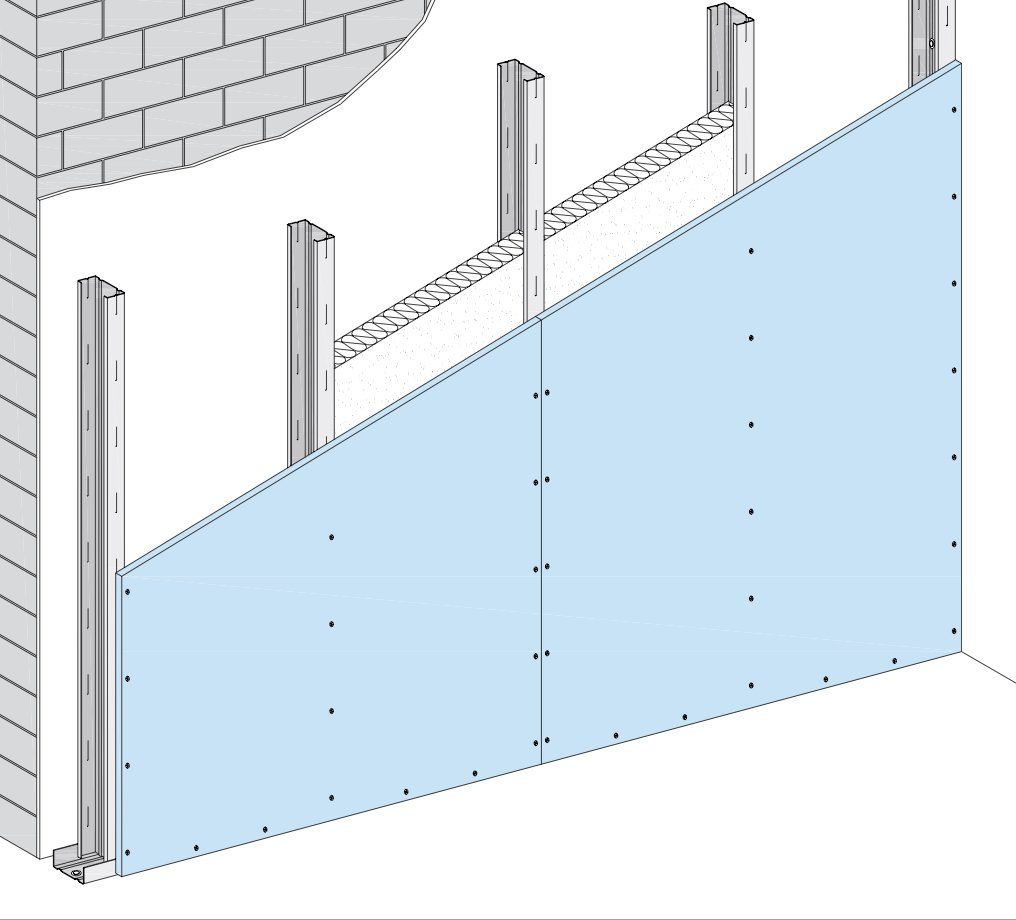

Das Vorsatzschalensystem W625.de wird mit einer Unterkonstruktion aus Stahlblechprofilen CW 50/75/100 als Einfachständer freistehend vor der Grundwand ausgeführt. Die Beplankung beim System W625.de ist einlagig. Durch die freistehende Ausführung können beliebig große Wandhohlräume realisiert werden, es besteht keine Abhängigkeit zur Festigkeit der Grundwand.

■ Freistehend

■ Ständerachsabstand bis 625 mm

■ Wandhöhe bis 5,90 m

■ Schallschutzverbesserung bei Einbau von Dämmschicht

Freistehende Vorsatzschale als einseitig beplankte leichte Trennwand DIN 4103-1,

Einbaubereich 1.

Bewertetes Schalldämm-Maß DIN 4109 Rw,R = … dB *

in Verbindung mit einer Massivwand (350 ± 50 kg/m²),

Wanddicke: … mm

(Wanddicke ≥ 72,5 mm)

Hohlraumtiefe: ≥ 60 mm

Wandhöhe: … m

(max. zul. Wandhöhe: 2,70 m)

Umlaufende Anschlüsse starr,

vorhandener Befestigungsuntergrund Stahlbeton/ Mauerwerk ... / Leichtbeton *,

Ausführung mit Unterkonstruktion aus verzinkten Stahlblechprofilen DIN 18182-1,

Metallständer CW 50, Boden und Deckenanschlüsse mit Randprofilen UW 50/40,

Befestigung mit bauaufsichtlich zugelassenen Befestigungsmitteln..

Dämmschicht aus Mineralwolle nach DIN EN 13162, Dicke 40 mm,

Wärmeleitfähigkeit λ ≤ 0,040 W/(mK),*

längenbezogener Strömungswiderstand nach DIN EN 29053: r ≥ 5 kPa·s/m²,

einlagig, dicht stoßen, abrutschsicher verlegen,

Produkt: Knauf Insulation Trennwand-Dämmrolle TI 140 T/ Trennwand-Dämmplatte TP 115 *

oder gleichwertig. *

Beplankung aus Gipsplatten DIN 18180: Knauf GKB,

einlagig, Plattendicke 12,5 mm,

Verarbeitung gemäß DIN 18181.

Verspachtelung der Gipsplatten gemäß Merkblatt Nr. 2 des Bundesverbandes der Gipsindustrie e.V. Qualitätsstufe Q2 Standardverspachtelung,

Verarbeitung gemäß DIN 18181.

Ausführung gemäß Knauf Detailblatt W61.de.

System: Knauf Vorsatzschale W625.de

Einheit: m²

W625.de Freistehende Vorsatzschale, CW 50, Achsabstand 312,5 mm, Silentboard 12,5 mm, Wandhöhe ≤ 3,90 m, MW, 15 dB ∆Rw,heavy

Freistehende Vorsatzschale als einseitig beplankte leichte Trennwand DIN 4103-1,

Einbaubereich 1/ 2 *.

Bewertetes Schalldämm-Maß DIN 4109 Rw,R = … dB *

in Verbindung mit einer Massivwand (350 ± 50 kg/m²),

Schalldämm-Maß Verbesserung ∆Rw,heavy = 15 dB.

Wanddicke: … mm

(Wanddicke ≥ 72,5 mm)

Hohlraumtiefe: ≥ 60 mm

Wandhöhe: … m

(max. zul. Wandhöhe: 3,90 m)

Umlaufende Anschlüsse starr,

vorhandener Befestigungsuntergrund Stahlbeton/ Mauerwerk ... / Leichtbeton *,

Ausführung mit Unterkonstruktion aus verzinkten Stahlblechprofilen DIN 18182-1,

Metallständer CW 50, Boden und Deckenanschlüsse mit Randprofilen UW 50/40.

Dämmschicht aus Mineralwolle nach DIN EN 13162, Dicke 40 mm,

Wärmeleitfähigkeit λ ≤ 0,040 W/(mK),*

längenbezogener Strömungswiderstand nach DIN EN 29053: r ≥ 5 kPa·s/m²,

einlagig, dicht stoßen, abrutschsicher verlegen,

Produkt: Knauf Insulation Trennwand-Dämmrolle TI 140 T/ Trennwand-Dämmplatte TP 115 *

oder gleichwertig. *

Beplankung einseitig aus Gipsplatten DIN 18180: Knauf Silentboard,

einlagig, Plattendicke 12,5 mm,

Verschraubung mit Diamant-Schraube XTN,

Verarbeitung gemäß DIN 18181.

Verspachtelung der Gipsplatten gemäß Merkblatt Nr. 2 des Bundesverbandes der Gipsindustrie e.V. Qualitätsstufe Q2 Standardverspachtelung,

Verarbeitung gemäß DIN 18181.

Ausführung gemäß Knauf Detailblatt W61.de.

System: Knauf Vorsatzschale W625.de

Einheit: m²
