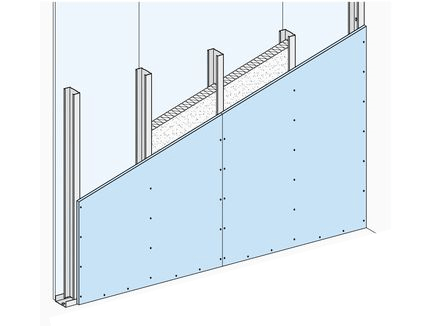

Einfachständerwände W111

Nichttragende innere Trennwand DIN 4103-1 als Montagewand,

Rechenwert des bewerteten Schalldämm-Maßes Rw,R = 42 dB.*

Bewertetes Schalldämm-Maß Rw = 44,0 dB

Wandhöhe: … m

(max. zul. Wandhöhe: 3,85 m)

Wanddicke: 75 mm

Korrosivitätskategorie DIN EN ISO 12944: C3

Umlaufende Anschlüsse starr,

vorhandener Befestigungsuntergrund Stahlbeton/ Mauerwerk ... / Leichtbeton *,

Ausführung mit Unterkonstruktion aus korrosionsgeschützten Stahlblechprofilen

DIN 18182-1,

Metallständer CW 50 C3, Boden und Deckenanschlüsse mit Randprofilen

UW 50/40 C3,

Befestigung mit bauaufsichtlich zugelassenen Befestigungsmitteln unter Berücksichtigung

des Korrosionsschutzes.

Dämmschicht aus Mineralwolle nach DIN EN 13162, Dicke 40 mm,

Wärmeleitfähigkeit λ ≤ 0,040 W/(mK),*

längenbezogener Strömungswiderstand nach DIN EN 29053: r ≥ 5 kPa·s/m²,

einlagig, dicht stoßen, abrutschsicher verlegen,

Produkt: Knauf Insulation Trennwand-Dämmrolle TI 140 T/ Trennwand-Dämmplatte TP 115 *

oder gleichwertig. *

Beplankung beidseitig aus Gipsvliesplatten GM-FH1IR DIN EN 15283-1:

Knauf Drystar-Board, Schimmelresistenz Klasse 10 gem. ASTM D 3273,

Wasseraufnahme ≤ 3%, einlagig, Plattendicke 12,5 mm,

Verschraubung mit Drystar-Schraube XTN,

Verarbeitung gemäß DIN 18181.

Verspachtelung der Knauf Drystar-Board Gipsvliesplatten gem. Technischem

Blatt K463d.de Knauf Drystar-Filler:

Fugenverspachtelung zur Aufnahme von Fliesen/

Fugenverspachtelung sowie vollflächige Verspachtelung zur Aufnahme von

Anstrich/Tapete/Oberputz *.

Verarbeitung gemäß DIN 18181.

Ausführung gemäß Knauf Detailblatt W11.de.

System: Knauf Metallständerwand W111.de

Einheit: m²

Montagewand

Feuerwiderstandsklasse F30

Schalldämm-Maß

Wandhöhe ≤ 5,00 m

Wanddicke 130 mm

UK als Metallständer CW 100

Dämmschicht aus Mineralwolle, 80 mm, TI 140 T

Beplankung: Knauf Diamant 15 mm

Oberflächenqualität Q2

Knauf Metallständerwand W111.de

Nichttragende innere Trennwand DIN 4103-1 als Montagewand,

Feuerwiderstandsklasse DIN 4102-2: F30.

Rechenwert des bewerteten Schalldämm-Maßes Rw,R = 52 dB.

Bewertetes Schalldämm-Maß Rw = 54,2 dB

Wandhöhe: … m

(max. zul. Wandhöhe: 5,00 m)

Wanddicke: 130 mm

Umlaufende Anschlüsse starr,

vorhandener Befestigungsuntergrund Stahlbeton/ Mauerwerk ... / Leichtbeton *,

Ausführung mit Unterkonstruktion aus verzinkten Stahlblechprofilen DIN 18182-1,

Metallständer CW 100, Boden und Deckenanschlüsse mit Randprofilen UW 100/40.

Dämmschicht aus Mineralwolle nach DIN EN 13162, Dicke 80 mm,

Wärmeleitfähigkeit λ ≤ 0,040 W/(mK),*

längenbezogener Strömungswiderstand nach DIN EN 29053: r ≥ 5 kPa·s/m²,

einlagig, dicht stoßen, abrutschsicher verlegen,

Produkte: Knauf Insulation Trennwand-Dämmrolle TI 140 T/ Trennwand-Dämmplatte TP 115 *

oder gleichwertig. *

Beplankung beidseitig aus Gipsplatten GKFI DIN 18180: Knauf Diamant,

einlagig, Plattendicke 15 mm,

Verschraubung mit Diamant-Schraube XTN,

Verarbeitung gemäß DIN 18181.

Verspachtelung der Gipsplatten gemäß Merkblatt Nr. 2 des Bundesverbandes der Gipsindustrie e.V. Qualitätsstufe Q2 Standardverspachtelung,

Verarbeitung gemäß DIN 18181.

Ausführung gemäß Knauf Detailblatt W11.de.

System: Knauf Metallständerwand W111.de

............ 0,00   m²
