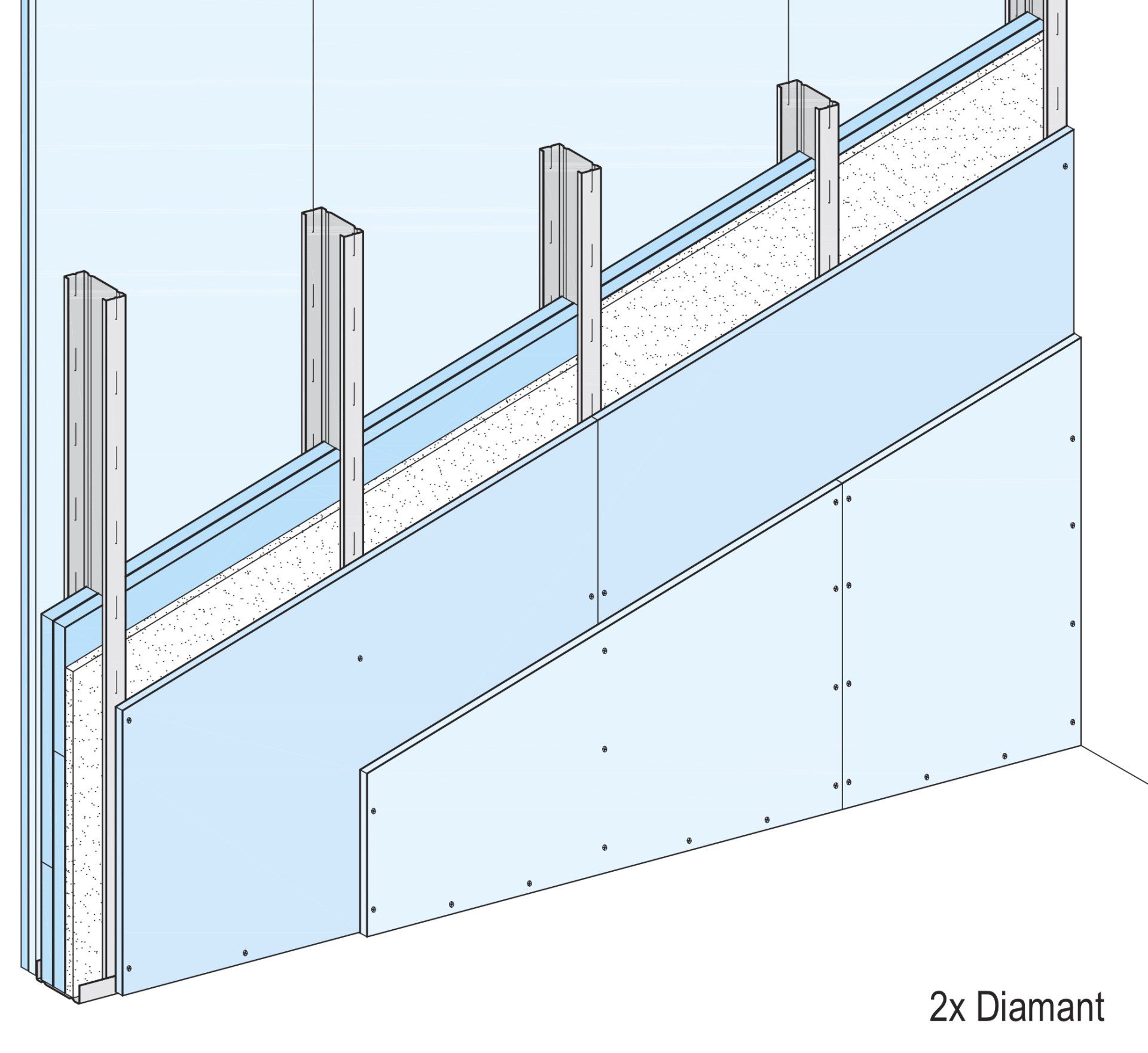

Knauf FB4 - durchschusshemmende Wand

Nichttragende innere Trennwand DIN 4103-1 als Montagewand,

Einbaubereich 1.

Feuerwiderstandsklasse DIN 4102-2: F90.

Rechenwert des bewerteten Schalldämm-Maßes Rw,R = 47 dB.

Bewertetes Schalldämm-Maß Rw = 49,0 dB

Wandhöhe: … m

(max. zul. Wandhöhe: 4,00 m)

Wanddicke: 125 mm

Umlaufende Anschlüsse starr,

vorhandener Befestigungsuntergrund Stahlbeton/ Mauerwerk ... / Leichtbeton *,

Ausführung mit Unterkonstruktion aus verzinkten Stahlblechprofilen DIN 18182-1,

Metallständer CW 75, Boden und Deckenanschlüsse mit Randprofilen UW 75/40,

Befestigung mit bauaufsichtlich zugelassenen Befestigungsmitteln.

Doppelte Plattenlage im Wandhohlraum aus Spezial-Gipsfaserplatten Knauf Torro, 2x 28 mm, Rohdichte ≥ 1500 kg/³.

Beplankung beidseitig aus Gipsplatten GKFI DIN 18180: Knauf Diamant,

zweilagig, Plattendicke 2x 12,5 mm,

Verschraubung mit Diamant-Schraube XTN,

Verarbeitung gemäß DIN 18181.

Verspachtelung der Gipsplatten gemäß Merkblatt Nr. 2 des Bundesverbandes der Gipsindustrie e.V. Qualitätsstufe Q2 Standardverspachtelung.

Verarbeitung gemäß DIN 18181.

Ausführung gemäß Technische Broschüre Knauf Sicherheitstechnik.

System: Knauf durchschusshemmende Wand FB4 W161.de

Diese Ausführung ist eine Erweiterung zum Verwendbarkeitsnachweis Brandschutz.

Vorherige Abstimmung gem. Knauf Brandschutzordner, Abschnitt Nutzungshinweise empfohlen.

Einheit: m²

Nichttragende innere Trennwand DIN 4103-1 als Montagewand,

Feuerwiderstandsklasse DIN 4102-2: F90.

Rechenwert des bewerteten Schalldämm-Maßes Rw,R = 53 dB.

Bewertetes Schalldämm-Maß Rw = 56,0 dB

Wandhöhe: … m

(max. zul. Wandhöhe: 5,00 m)

Wanddicke: 150 mm

Umlaufende Anschlüsse starr,

vorhandener Befestigungsuntergrund Stahlbeton/ Mauerwerk ... / Leichtbeton *,

Ausführung mit Unterkonstruktion aus verzinkten Stahlblechprofilen DIN 18182-1,

Metallständer CW 100, Boden und Deckenanschlüsse mit Randprofilen UW 100/40,

Befestigung mit bauaufsichtlich zugelassenen Befestigungsmitteln.

Dämmschicht aus Mineralwolle nach DIN EN 13162,

Dicke 20 mm, Wärmeleitfähigkeit λ ≤ 0,035 W/(mK),*

längenbezogener Strömungswiderstand nach DIN EN 29053: r ≥ 5 kPa•s/m²,*

einlagig, dicht stoßen, abrutschsicher verlegen,

Produkt: Knauf Insulation Akustik-Dämmplatte TP 120 A oder gleichwertig.*

Doppelte Plattenlage im Wandhohlraum aus Spezial-Gipsfaserplatten Knauf Torro, 2x 28 mm, Rohdichte ≥ 1500 kg/³.

Beplankung beidseitig aus Gipsplatten GKFI DIN 18180: Knauf Diamant,

zweilagig, Plattendicke 2x 12,5 mm,

Verschraubung mit Diamant-Schraube XTN,

Verarbeitung gemäß DIN 18181.

Verspachtelung der Gipsplatten gemäß Merkblatt Nr. 2 des Bundesverbandes der Gipsindustrie e.V. Qualitätsstufe Q2 Standardverspachtelung.

Verarbeitung gemäß DIN 18181.

Ausführung gemäß Technische Broschüre Knauf Sicherheitstechnik.

System: Knauf durchschusshemmende Wand FB4 W161.de

Diese Ausführung ist eine Erweiterung zum Verwendbarkeitsnachweis Brandschutz.

Vorherige Abstimmung gem. Knauf Brandschutzordner, Abschnitt Nutzungshinweise empfohlen.

Einheit: m²

Einsatzbereiche

Durchschusshemmende Wände bieten dort Sicherheit, wo ein erhöhter Schutzbedarf besteht, zum Beispiel:

 Banken

 Personenschutz

 Botschaften

 Polizeigebäude

 Militärische Einrichtungen  Öffentliche Gebäude

 VIP-Bereiche  Panikräume

Anforderungen und Eigenschaften

Die Widerstandsklasse FB4 beinhaltet das größte Faustfeuerwaffen Kaliber mit dem gemäß DIN EN 1522 geprüft wird, die 44er Remington Magnum, sowie alle Kaliber der niedrigeren Widerstandsklassen.

Zur Einordnung in eine Widerstandsklasse darf der Prüfkörper nach dem Beschuss mit der entsprechenden Munition keinen Durchschuss aufweisen.

Der Zusatz „S“ oder „NS“ gibt an, ob es bei der Prüfung zum Splitterabgang kommt. „NS“ bedeutet nicht splitternd.
