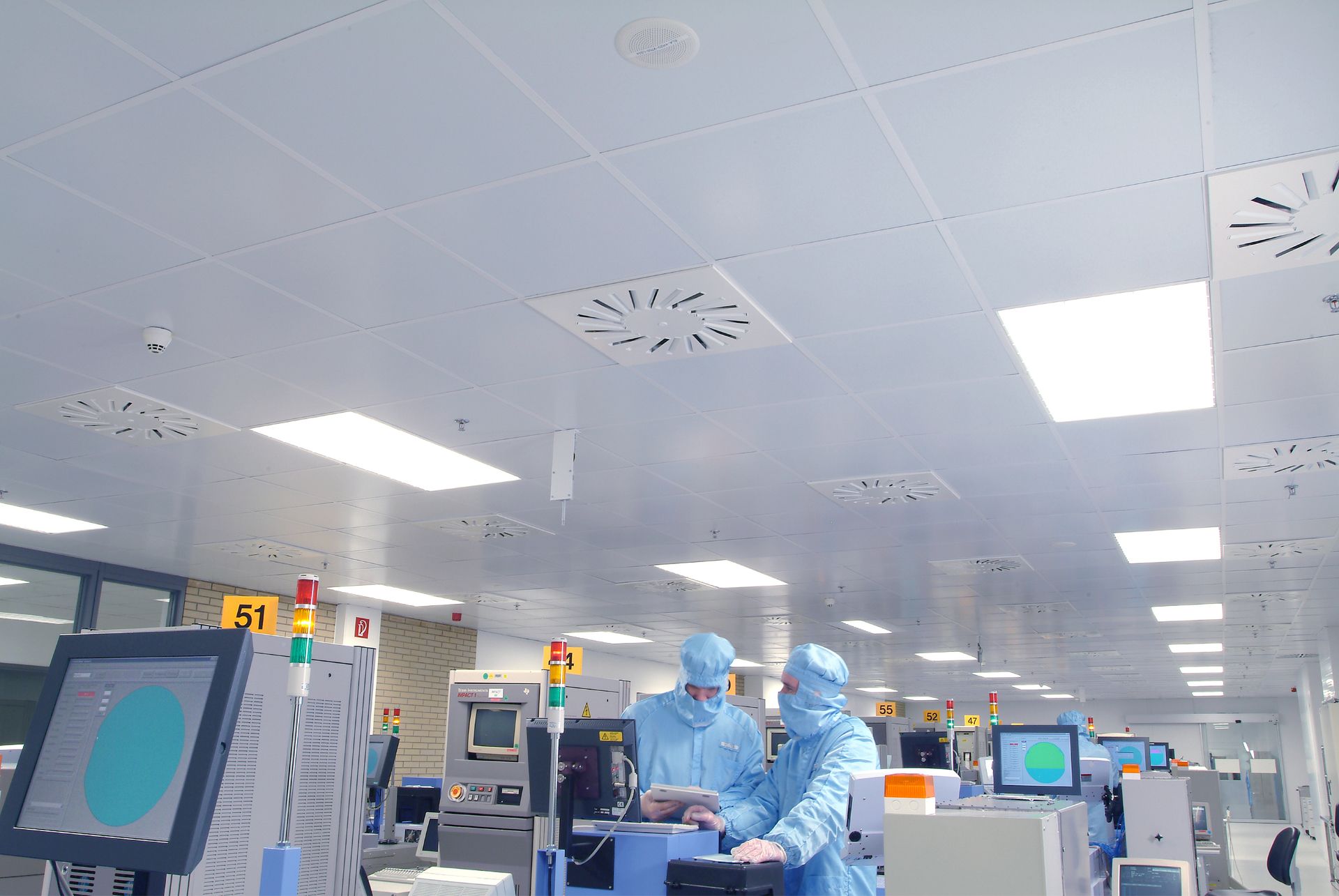

lv. OWAcoustic Mineralplatte Humancare

OWAconstruct System S 3 mit OWAcoustic Mineralplatte Humancare Sinfonia 15mm (quadratisch)

OWAconstruct System S 15a cliq mit OWAcoustic Mineralplatte Humancare Sinfonia 15mm (rechteckig)




OWAconstruct System S 15a cliq mit

OWAcoustic Mineralplatte Humancare Sinfonia

Bezeichnung: Sichtbares System, herausnehmbar

Serie: OWAlifetime collection

Hersteller: OWA

Einsatz: Hygienedecke System S 15a cliq



Auswahl Deckenraster LxB (mm):

1200x600, Art.-Nr.: 00078819, VPE (Stck): 10

m²: '..........'

1250x625, Art.-Nr.: 00078822, VPE (Stck): 10

m²: '..........'



Technische Daten:

Mineralplatten nach DIN EN 13964 und DIN 18177

Verwendbarkeitsnachweis gemäß EU-Bau PVO:

CE-Kennzeichen und Leistungserklärung (DoP)

Luftdurchlässigkeitsklasse: PM 1

Formaldehydklasse: FH 1

Abgabe VOC: TVOC 1

Dessin: Humancare Sinfonia, vlieskaschiert

Farbe: weiß, endbehandelt

Lichtreflexionsgrad: ca. 87 (ISO 7724-2, ISO 7724-3)

Baustoffklasse: A2-s1,d0 nach DIN EN 13501-1

Kante: 15, ringsum ausgefälzt (Contura)

Plattenstärke: 15 mm

Schallabsorption:

Alpha w = 0,85, Absorptionsklasse B (EN ISO 11654)

NRC = 0,85 (ASTM E 1264)

Schall-Längsdämmung: Dn,f,w = 30 - 46 dB (EN ISO 11848)

Feuchtigkeitsbeständigkeit: bis 95% RH



Konstruktionskurzbeschreibung entsprechend dem

OWA-Systemblatt S 15a cliq, OWA-Verlegeanleitung 9801

und DIN EN 13964.

Stahlblechprofile, verzinkt, Sichtseite matt weiß.

Profilenden gekröpft.



Spannabhänger Nr. 12/X/X:

Abmessung D (mm): 4



Hauptschiene cliq-15-MR:

Abmessung LxBxH (mm): 3000x15x38

Abmessung LxBxH (mm): 3125x15x38



Querschiene cliq-15-CT lang:

Abmessung LxBxH (mm): 1200x15x38

Abmessung LxBxH (mm): 1250x15x38



Beschreibung Rohbauteil:

Rohdecke: '..........'



UK-Rohdecke bis Rückseite Platte:

Abhängehöhe (mm): '..........'



OKF-Fußboden bis UK-Unterdecke:

Einbauhöhe (mm): '..........'



Montagekurzbeschreibung:

Im Achsabstand von 1250 oder 1200 mm sind mit

Spannabhänger Nr. 12/X/X Tragprofile cliq-15-MR abzu-

hängen, auszurichten und zu nivellieren.

In Querrichtung zu den Tragprofilen sind die langen

Verbindungsprofile cliq-15-CT einzuhängen und

auszurichten.



Im Randbereich angeordnete Verbindungsprofile können

mit Verbindungswinkeln Nr. 8017 gegen Verschieben

gesichert werden.



In die beschriebene Konstruktion ist o. g.

Plattenmaterial einzulegen. Passplatten sind

bauseits herzustellen.



Preis für abnahmefähige Leistung (EUR/m²): '..........'










OWAconstruct System S 3 mit OWAcoustic Mineralplatte Humancare Sinfonia Silencia 20mm (rechteckig)




OWAconstruct System S 3 mit

OWAcoustic Mineralplatte Humancare Sinfonia Silencia

Bezeichnung: Sichtbares System, herausnehmbar

Serie: OWAlifetime collection

Hersteller: OWA

Einsatz: Hygienedecke System S 3



Auswahl Deckenraster LxB (mm):

1200x600, Art.-Nr.: 00079908, VPE (Stck): 8

m²: '..........'

1250x625, Art.-Nr.: 00079907, VPE (Stck): 8

m²: '..........'



Technische Daten:

Mineralplatten nach DIN EN 13964 und DIN 18177

Verwendbarkeitsnachweis gemäß EU-Bau PVO:

CE-Kennzeichen und Leistungserklärung (DoP)

Luftdurchlässigkeitsklasse: PM 1

Formaldehydklasse: FH 1

Abgabe VOC: TVOC 1

Dessin: Humancare Sinfonia Silencia, vlieskaschiert

Farbe: weiß, endbehandelt

Lichtreflexionsgrad: ca. 87 (ISO 7724-2, ISO 7724-3)

Baustoffklasse: A2-s1,d0 nach DIN EN 13501-1

Kante: 3, ringsum scharfkantig

Plattenstärke: 20 mm

Schallabsorption:

Alpha w = 1,00, Absorptionsklasse A (EN ISO 11654)

NRC = 1,00 (ASTM E 1264)

Schall-Längsdämmung: Dn,f,w = 24 dB (EN ISO 11848)

Feuchtigkeitsbeständigkeit: bis 95% RH



Konstruktionskurzbeschreibung entsprechend dem

OWA-Systemblatt S 3, OWA-Verlegeanleitung 9801,

Druckschrift 9898 und DIN EN 13964.

Stahlblechprofile, verzinkt, Sichtseite matt weiß.

Sichtflächen höhengleich, kein Auflegen der Profile.



Spannabhänger Nr. 12/X/X:

Abmessung D (mm): 4



Hauptschiene Nr. 45:

Abmessung LxBxH (mm): 3700x24x38

Abmessung LxBxH (mm): 3750x24x38



Querschiene Nr. 47:

Abmessung LxBxH (mm): 1200x24x32

Abmessung LxBxH (mm): 1250x24x32



Beschreibung Rohbauteil:

Rohdecke: '..........'



UK-Rohdecke bis Rückseite Platte:

Abhängehöhe (mm): '..........'



OKF-Fußboden bis UK-Unterdecke:

Einbauhöhe (mm): '..........'



Montagekurzbeschreibung:

Im Achsabstand von 1250 oder 1200 mm sind mit

Spannabhänger Nr. 12/X/X Tragprofile Nr. 45 abzu-

hängen, auszurichten und zu nivellieren.

In Querrichtung zu den Tragprofilen sind die

Verbindungsprofile Nr. 47 einzuhängen und

auszurichten.



Im Randbereich angeordnete Verbindungsprofile können

mit Verbindungswinkeln Nr. 8017 gegen Verschieben

gesichert werden.



In die beschriebene Konstruktion ist o. g.

Plattenmaterial einzulegen. Passplatten sind

bauseits herzustellen.



Preis für abnahmefähige Leistung (EUR/m²): '..........'








OWAconstruct System S 3 mit OWAcoustic Mineralplatte Humancare Sinfonia 15mm (quadratisch)




OWAconstruct System S 3 mit

OWAcoustic Mineralplatte Humancare Sinfonia

Bezeichnung: Sichtbares System, herausnehmbar

Serie: OWAlifetime collection

Hersteller: OWA

Einsatz: Hygienedecke System S 3



Auswahl Deckenraster LxB (mm):

600x600, Art.-Nr.: 00070087, VPE (Stck): 12

m²: '..........'

625x625, Art.-Nr.: 00071756, VPE (Stck): 12

m²: '..........'



Technische Daten:

Mineralplatten nach DIN EN 13964 und DIN 18177

Verwendbarkeitsnachweis gemäß EU-Bau PVO:

CE-Kennzeichen und Leistungserklärung (DoP)

Luftdurchlässigkeitsklasse: PM 1

Formaldehydklasse: FH 1

Abgabe VOC: TVOC 1

Dessin: Humancare Sinfonia, vlieskaschiert

Farbe: weiß, endbehandelt

Lichtreflexionsgrad: ca. 87 (ISO 7724-2, ISO 7724-3)

Baustoffklasse: A2-s1,d0 nach DIN EN 13501-1

Kante: 3, ringsum scharfkantig

Plattenstärke: 15 mm

Schallabsorption:

Alpha w = 0,85, Absorptionsklasse B (EN ISO 11654)

NRC = 0,85 (ASTM E 1264)

Schall-Längsdämmung: Dn,f,w= 30 - 46 dB (EN ISO 11848)

Feuchtigkeitsbeständigkeit: bis 95% RH



Konstruktionskurzbeschreibung entsprechend dem

OWA-Systemblatt S 3, OWA-Verlegeanleitung 9801,

Druckschrift 9898 und DIN EN 13964.

Stahlblechprofile, verzinkt, Sichtseite matt weiß.

Sichtflächen höhengleich, kein Auflegen der Profile.



Spannabhänger Nr. 12/X/X:

Abmessung D (mm): 4



Hauptschiene Nr. 45:

Abmessung LxBxH (mm): 3700x24x38

Abmessung LxBxH (mm): 3750x24x38



Querschiene Nr. 47:

Abmessung LxBxH (mm): 1200x24x32

Abmessung LxBxH (mm): 1250x24x32



Querschiene Nr. 46:

Abmessung LxBxH (mm): 600x24x32

Abmessung LxBxH (mm): 625x24x32



Beschreibung Rohbauteil:

Rohdecke: '..........'



UK-Rohdecke bis Rückseite Platte:

Abhängehöhe (mm): '..........'



OKF-Fußboden bis UK-Unterdecke:

Einbauhöhe (mm): '..........'



Montagekurzbeschreibung:

Im Achsabstand von 1250 oder 1200 mm sind mit

Spannabhänger Nr. 12/X/X Tragprofile Nr. 45 abzu-

hängen, auszurichten und zu nivellieren.

In Querrichtung zu den Tragprofilen sind die

Verbindungsprofile Nr. 47 und parallel zu den

Tragprofilen sind die kurzen Verbindungsprofile Nr. 46

einzuhängen und auszurichten.



Im Randbereich angeordnete Verbindungsprofile können

mit Verbindungswinkeln Nr. 8017 gegen Verschieben

gesichert werden.



In die beschriebene Konstruktion ist o. g.

Plattenmaterial einzulegen. Passplatten sind

bauseits herzustellen.



Preis für abnahmefähige Leistung (EUR/m²): '..........'
