Ballwurfsicherheit nach DIN 18032-3 (ohne Deckeneinbauteile)

Knauf Cleaneo® Akustik SK/ FF/ linear * Designdecke D127

Unterdecke DIN 18168-1, Einbauhöhe in m .........., Abhängehöhe in cm ............. .

Schallabsorptionsgrad DIN EN ISO 11654 αW = .............,* (bei Konstruktionstiefe 65/ 200/ 400 * mm).

Besondere Anforderungen: Ballwurfsicherheit nach DIN 18032-3.*

Befestigungsuntergrund Stahlbeton/ Holzbalken, Achsmaß in cm ............. */ Stahlträger, Profil .............., Achsmaß in cm ............. *.

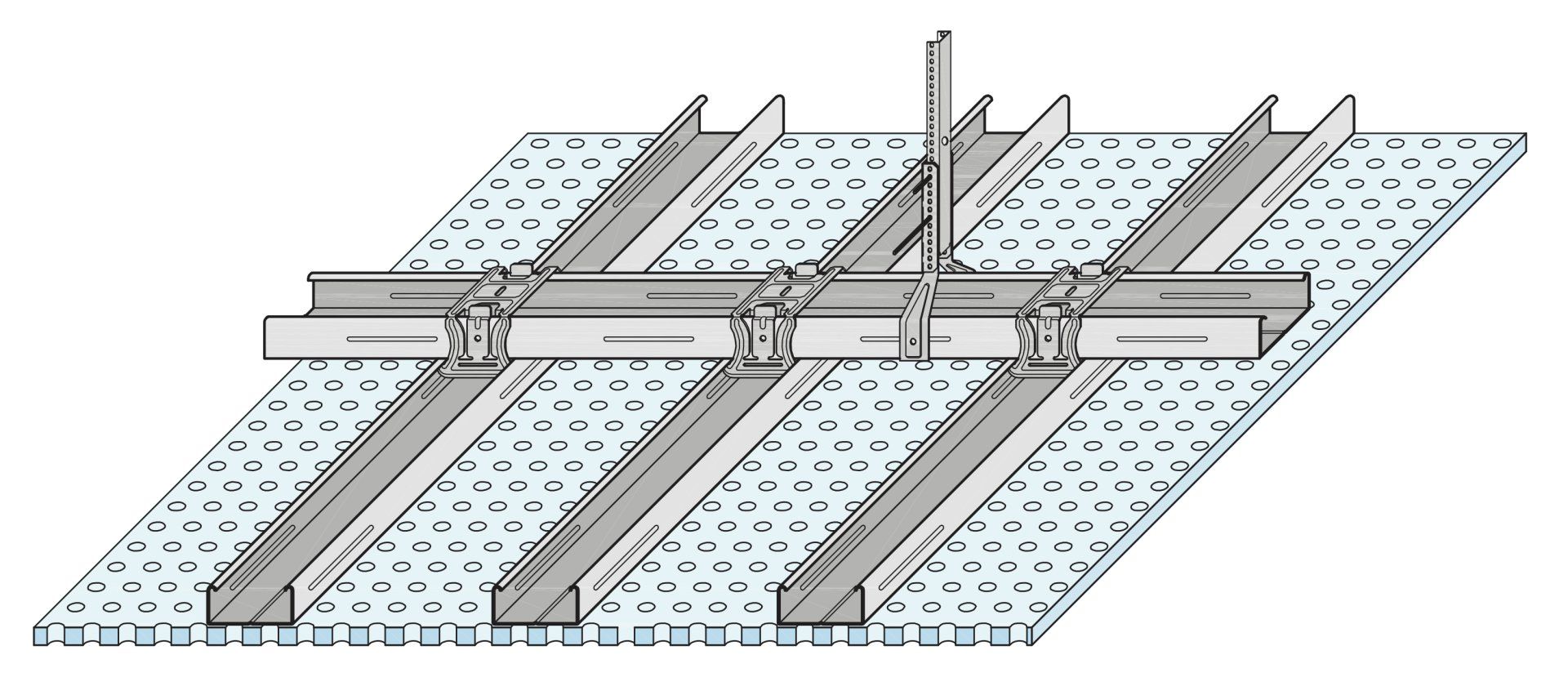

Unterkonstruktion aus verzinkten Stahlblechprofilen DIN 18182-1, als Grund- und Tragprofile, abhängen mit Direktabhänger/ Noniusabhängung *, bauaufsichtlich zugelassenem Befestigungsmittel.

Decklage / Bekleidung aus gelochten/ geschlitzten * Gipsplatten DIN 18180

a)* Knauf Cleaneo® Akustik SK mit Luftreinigungseffekt,

Verarbeitung DIN 18181, einlagig, Plattendicke 12,5/ 15 * mm,

Lochbild: Design ...................., Lochung ....................,

Rückseite kaschiert mit Knauf Akustikvlies, Farbe weiß/ schwarz/ ............ *, Ausführung der Fugen: gespachtelt/ .......... *,

b)* Knauf Cleaneo® Akustik FF mit Luftreinigungseffekt,

werkseits grundierten Kanten, Stufenfalz als Abstandhalter,

Verarbeitung DIN 18181, einlagig, Plattendicke 12,5 mm,

Lochbild: Design ...................., Lochung ....................,

Rückseite kaschiert mit Knauf Akustikvlies, Farbe weiß/ schwarz/ ............ *, Ausführung der Fugen: gespachtelt.

c)* Knauf Cleaneo® Akustik linear mit Luftreinigungseffekt, werkseits grundierten Kanten, hochweißem Sichtseitenkarton und passgenauem Stufenfalz

für Verlegung ohne Fugenverspachtelung.

Verarbeitung DIN 18181, einlagig, Plattendicke 12,5 mm,

Lochbild: Design ...................., Lochung ....................,

Rückseite kaschiert mit Knauf Akustikvlies, Farbe weiß/ schwarz/ ............ *.

Dämmschicht aus Mineralwolle nach DIN EN 13162, Dicke 20 mm, längenbezogener Strömungswiderstand ≥ 10 kPa·s/m2. *

Erzeugnis: Knauf Insulation Akustik-Dämmplatte TP 120 A oder gleichwertig.

Ausführung gemäß Knauf Detailblatt D12,

Montage gemäß Knauf Montageanleitung TRO14/ TRO14FF/ TRO14L *.

Erzeugnis/ System: Knauf Cleaneo® Akustik SK/ FF/ linear * Designdecke D127

.......... m2

Knauf Cleaneo® Akustik Brandschutzdecke D124

Unterdecke DIN 18168-1, Einbauhöhe in m ............., Abhängehöhe in cm ............. .

Feuerwiderstandsklasse DIN 4102-2: F30,* für die Unterdecke allein

bei Brandbeanspruchung von unten zum Schutz der Rohdecke und des Deckenzwischenraumes, */ bei Brandbeanspruchung vom Deckenzwischenraum zum Schutz des darunter liegenden Raumes, */ bei Brandbeanspruchung vom Deckenzwischenraum und von unten zum Schutz des darunter liegenden Raumes, der Rohdecke und des Deckenzwischenraumes *.

Schallabsorptionsgrad DIN EN ISO 11654 αW = .............,* (bei Konstruktionstiefe der Akustikebene 40,5/ 112,5 * mm).

Besondere Anforderungen: Ballwurfsicherheit nach DIN 18032-3.*

Befestigungsuntergrund Stahlbeton/ Holzbalken, Achsmaß in cm ............./ Stahlträger, Profil ............., Achsmaß in cm ............. *.

Unterkonstruktion aus verzinkten Stahlblechprofilen DIN 18182-1.

Ausführung 1. UK-Ebene mit Grund- u. Tragprofilen,

abhängen mit Direktabhänger/ Noniusabhängung *, bauaufsichtlich zugelassenem Befestigungsmittel, Decklage / Bekleidung aus Knauf Feuerschutzplatten GKF DIN 18180, Verarbeitung DIN 18181, einlagig, Plattendicke 12,5 mm,

Dämmschicht auf Tragprofilen sowie 15 cm breiter Dämmstreifen auf den Grundprofilen aus Mineralwolle nach DIN EN 13162, Dicke ≥ 40 mm, Rohdichte ≥ 40 kg/m3, Schmelzpunkt ≥ 1000 °C *, Erzeugnis: Knauf Insulation Feuerschutz-Dämmplatte DPF-40 oder gleichwertig.

Ausführung 2. UK-Ebene

■ mit Tragprofilen,abhängen mit Direktmontage-Clips an Tragprofilen 1. UK-Ebene,

Hohlraumdämpfung Mineralwolle nach DIN EN 13162,

Tragprofile mit Mineralwolle füllen,

Dicke mind. 25 mm, Erzeugnis: Knauf Insulation Trittschall-Dämmplatte TPE */

■ mit Grund- und Tragprofilen, abhängen mit Direktabhängern an Tragprofilen 1. UK-Ebene, Hohlraumdämpfung Mineralwolle nach DIN EN 13162,

Dicke mind. 40 mm, Rohdichte ≥ 40 kg/m3, Schmelzpunkt ≥ 1000 °C,

längenbezogener Strömungswiderstand ≥ 5 kPa·s/m2,

Grundprofile mit Mineralwolle füllen,

Erzeugnis: Knauf Insulation Feuerschutz-Dämmplatte DPF-40 oder gleichwertig *,

Decklage / Bekleidung aus gelochten/ geschlitzten * Gipsplatten DIN 18180, Verarbeitung DIN 18181,

a)* Knauf Cleaneo® Akustik SK mit Luftreinigungseffekt, einlagig, Plattendicke 12,5/ 15 * mm, Lochbild: Design ...................., Lochung ....................,

Rückseite kaschiert mit Knauf Akustikvlies, Farbe weiß/ schwarz/ ............ *,

Ausführung der Fugen: gespachtelt/ .......... *,

b)* Knauf Cleaneo® Akustik FF mit Luftreinigungseffekt,

werkseits grundierten Kanten, Stufenfalz als Abstandhalter, einlagig, Plattendicke 12,5 mm, Lochbild: Design ...................., Lochung ....................,

Rückseite kaschiert mit Knauf Akustikvlies, Farbe weiß/ schwarz/ ............ *,

Ausführung der Fugen: gespachtelt.

c)* Knauf Cleaneo® Akustik linear mit Luftreinigungseffekt, werkseits grundierten Kanten, hochweißem Sichtseitenkarton und passgenauem Stufenfalz

für Verlegung ohne Fugenverspachtelung, einlagig, Plattendicke 12,5 mm,

Lochbild: Design ...................., Lochung ....................,

Rückseite kaschiert mit Knauf Akustikvlies, Farbe weiß/ schwarz/ ............ *.

Ausführung gem. Knauf Detailblatt D12,

Montage gem. Knauf Montageanleitung TRO14/ TRO14FF/ TRO14L *.

Erzeugnis/ System: Knauf Cleaneo® Akustik Brandschutzdecke D124

.......... m2
