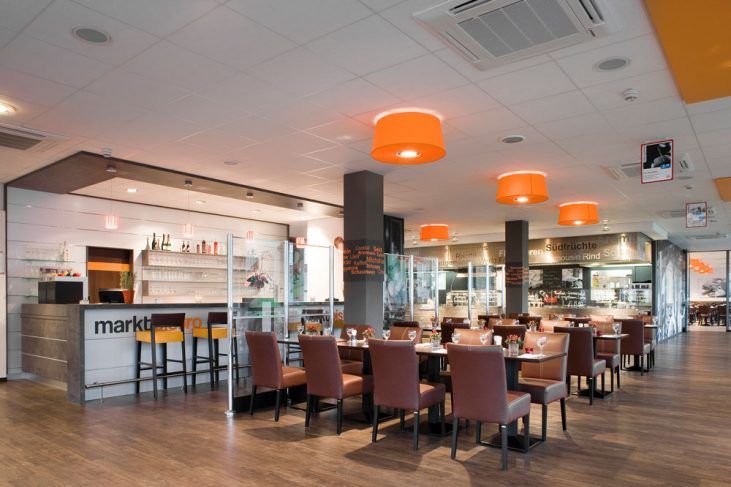

REI 30 mit OWAconstruct System S 3a cliq mit OWAcoustic Mineralplatte Sternbild 14mm (quadratisch)
REI 30 nach DIN EN 13501-2
mit dem OWAconstruct System S 3a cliq mit
OWAcoustic Mineralplatte Sternbild
Bezeichnung: Sichtbares System, herausnehmbar
Serie: OWAlifetime collection
Hersteller: OWA
Einsatz: Feuerwiderstand REI 30 Brandangriff von unten
Brandschutz-Deckensystem S 3a cliq in Verbindung
mit Holzdach-Konstruktionen mit dem KIT-01-01/2005
Auswahl Deckenraster LxB (mm):
600x600, Art.-Nr.: 00043805, VPE (Stck): 12
m²: '.........'
625x625, Art.-Nr.: 00043789, VPE (Stck): 12
m²: '.........'
Technische Daten:
Mineralplatten nach DIN EN 13964 und DIN 18177
Verwendbarkeitsnachweis gemäß EU-Bau PVO:
CE-Kennzeichen und Leistungserklärung (DoP)
Luftdurchlässigkeitsklasse: PM 1
Formaldehydklasse: FH 1
Abgabe VOC: TVOC 1
Dessin: Sternbild smart
Farbe: weiß, endbehandelt
Lichtreflexionsgrad: ca. 88 (ISO 7724-2, ISO 7724-3)
Baustoffklasse: A2-s1,d0 nach DIN EN 13501-1
Kante: 7, ringsum ausgefälzt (Contura)
Plattenstärke: 14 mm
Schallabsorption:
Alpha w = 0,60, Absorptionsklasse C (EN ISO 11654)
NRC = 0,60 (ASTM E 1264)
Schall-Längsdämmung: Dn,f,w = 31 - 49 dB (EN ISO 11848)
Feuchtigkeitsbeständigkeit: bis 95% RH
Konstruktionskurzbeschreibung entsprechend dem
KIT-01-01/2005, PB 3222/3473-CR, OWA-Systemblatt
S 3a cliq, OWA-Verlegeanleitung 9801 und DIN EN 13964.
Stahlblechprofile, verzinkt, Sichtseite matt weiß.
Profilenden gekröpft.
Spannabhänger Nr. 12/X/X:
Abmessung D (mm): 4
Hauptprofil cliq-24-MR:
Abmessung LxBxH (mm): 3600x24x38
Abmessung LxBxH (mm): 3750x24x38
Querprofil cliq-24-CT lang:
Abmessung LxBxH (mm): 1200x24x32
Abmessung LxBxH (mm): 1250x24x32
Querprofil cliq-24-CT kurz:
Abmessung LxBxH (mm): 600x24x25
Abmessung LxBxH (mm): 625x24x25
Beschreibung Rohbauteil:
Rohdecke: Holz-Nagelplattenbinder
Dachkonstruktion:
Die Dachkonstruktion besteht aus Holz-Nagelplatten-
bindern, die mit einer Wärmedämmung und Polyäthy-
lenfolie auszustatten ist.
Als Wärmedämmschicht, größer gleich 140 mm, zwischen
den Untergurten der Bindern kann FLEXIROCK von Rock-
wool, Dämmkeile von Rockwool, Integra ZKF1-035 oder
ZKF1-040, Metac UF von Isover Verwendung finden.
Bei der Dampfsperre kann alternativ eine alukaschierte
Mineralwolle-Dämmschicht Integra ZRF Rollisol von
Isover eingesetzt werden.
UK-Rohdecke bis Rückseite Platte:
Mindestabhängehöhe größer gleich 250 mm
Abhängehöhe (mm): '.........'
OKF-Fußboden bis UK-Unterdecke:
Einbauhöhe (mm): '.........'
Mögliche Varianten zu den Holzlattenabstände unter
den Holz-Nagelplattenbindern:
Variante 1:
Tragprofile quer zum Binder im Abstand von 1250 mm oder
1200 mm. Befestigung der Abhänger und Anordnung der
Latten:
Abhängerbefestigung an Unterseite der Binder, Abhänger-
abstand kleiner gleich 1250 mm (abhängig vom Binder-
abstand), Latten größer gleich 24 x 48 mm zur Unter-
stützung der Mineralwolle-Dämmung, Lattenabstand
kleiner gleich 1000 mm.
Variante 2:
Tragprofile parallel zum Binder im Abstand von 1250 mm
oder 1200 mm. Befestigung der Abhänger und Anordnung
der Latten:
Abhängerbefestigung mittig seitlich an Latten größer
gleich 38 x 58 mm, Abhänger- und Lattenabstand kleiner
gleich 1250 mm, zusätzlich mittig Latten größer gleich
24 x 48 mm zur Unterstützung der Mineralwolle-Dämmung.
Variante 3:
Tragprofile parallel zum Binder im Abstand von 1250 mm
oder 1200 mm. Befestigung der Abhänger und Anordnung
der Latten:
Abhängerbefestigung mittig seitlich an Latten größer
gleich 38 x 58 mm, Abhänger- und Lattenabstand kleiner
gleich 1000 mm.
Montagekurzbeschreibung:
Im Achsabstand von max. 1250 oder max. 1200 mm sind mit
Spannabhänger Nr. 12/X/X Hauptprofile cliq-24-MR
abzuhängen, auszurichten und zu nivellieren.
Der Abhängerabstand beträgt kleiner gleich 1250 mm.
In Querrichtung zu den Hauptprofilen sind die langen
Querprofile cliq-24-CT und parallel zu den Haupt-
profilen sind die kurzen Querprofile cliq-24-CT
einzuhängen und auszurichten.
Im Randbereich angeordnete Querprofile können mit
Verbindungswinkeln Nr. 8017 gegen Verschieben gesichert
werden.
In die beschriebene Konstruktion ist o. g.
Plattenmaterial einzulegen. Passplatten sind
bauseits herzustellen.
Variante 1:
Preis für abnahmefähige Leistung (EUR/m²): '.........'
Variante 2:
Preis für abnahmefähige Leistung (EUR/m²): '.........'
Variante 3:
Preis für abnahmefähige Leistung (EUR/m²): '.........'
REI 30-90 mit OWAconstruct System S 3 mit OWAcoustic Mineralplatte Sternbild 14mm (quadratisch)
REI 90 nach DIN EN 13501-2
mit dem OWAconstruct System S 3 mit
OWAcoustic Mineralplatte Sternbild
Bezeichnung: Sichtbares System, herausnehmbar
Serie: OWAlifetime collection
Hersteller: OWA
Einsatz: Feuerwiderstand REI 90 Brandangriff von unten
Brandschutz-Deckensystem S 3 in Verbindung
mit Stahlträgerdecken mit dem KIT-11-01/2008
Auswahl Deckenraster LxB (mm):
600x600, Art.-Nr.: 00043735, VPE (Stck): 12
m²: '.........'
625x625, Art.-Nr.: 00043785, VPE (Stck): 12
m²: '.........'
Technische Daten:
Mineralplatten nach DIN EN 13964 und DIN 18177
Verwendbarkeitsnachweis gemäß EU-Bau PVO:
CE-Kennzeichen und Leistungserklärung (DoP)
Luftdurchlässigkeitsklasse: PM 1
Formaldehydklasse: FH 1
Abgabe VOC: TVOC 1
Dessin: Sternbild smart
Farbe: weiß, endbehandelt
Lichtreflexionsgrad: ca. 88 (ISO 7724-2, ISO 7724-3)
Baustoffklasse: A2-s1,d0 nach DIN EN 13501-1
Kante: 3, ringsum scharfkantig
Plattenstärke: 14 mm
Schallabsorption:
Alpha w = 0,60, Absorptionsklasse C (EN ISO 11654)
NRC = 0,60 (ASTM E 1264)
Schall-Längsdämmung: Dn,f,w = 29 dB (EN ISO 11848)
Feuchtigkeitsbeständigkeit: bis 95% RH
Konstruktionskurzbeschreibung entsprechend dem
KIT-11-01/2008, PB III/08-191-1Ä, OWA-Systemblatt S 3,
OWA-Verlegeanleitung 9801 und DIN EN 13964.
Stahlblechprofile, verzinkt, Sichtseite matt weiß.
Sichtflächen höhengleich, kein Auflegen der Profile.
Spannabhänger Nr. 12/X/X:
Abmessung D (mm): 4
Hauptprofil Nr. 45:
Abmessung LxBxH (mm): 3700x24x38
Abmessung LxBxH (mm): 3750x24x38
Querprofil Nr. 47:
Abmessung LxBxH (mm): 1200x24x32
Abmessung LxBxH (mm): 1250x24x32
Querprofil Nr. 46:
Abmessung LxBxH (mm): 600x24x32
Abmessung LxBxH (mm): 625x24x32
Beschreibung Rohbauteil:
Mindestdeckendicke größer gleich 90 mm
Rohdecke: Stahlträgerdecke
UK-Rohdecke bis Rückseite Platte:
Mindestabhängehöhe größer gleich 250 mm - REI 90
Mindestabhängehöhe größer gleich 150 mm - REI 60
Mindestabhängehöhe größer gleich 120 mm - REI 30
Feuerwiderstand: '.........'
Abhängehöhe (mm): '.........'
OKF-Fußboden bis UK-Unterdecke:
Einbauhöhe (mm): '.........'
Montagekurzbeschreibung:
Im Achsabstand von max. 1250 oder max. 1200 mm sind mit
Spannabhänger Nr. 12/X/X Hauptprofile Nr. 45 abzuhängen,
auszurichten und zu nivellieren.
Der Abhängerabstand beträgt max. 1250 mm.
In Querrichtung zu den Hauptprofilen sind die Quer-
profile Nr. 47 und parallel zu den Hauptprofilen sind
die kurzen Querprofile Nr. 46 einzuhängen und
auszurichten.
Im Randbereich angeordnete Querprofile können mit
Verbindungswinkeln Nr. 8017 gegen Verschieben
gesichert werden.
In die beschriebene Konstruktion ist o. g.
Plattenmaterial einzulegen. Passplatten sind
bauseits herzustellen.
Preis für abnahmefähige Leistung (EUR/m²): '.........'
