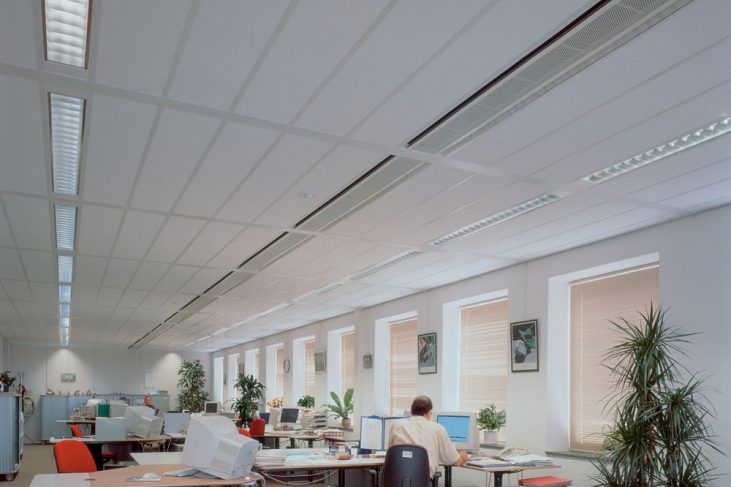

OWAconstruct System S 3a mit OWAcoustic Mineralplatte Janus Sternbild 33mm (quadratisch) Kante 6
OWAconstruct System S 3a mit
OWAcoustic Mineralplatte Janus Sternbild
Bezeichnung: Sichtbares System, herausnehmbar
Serie: OWAlifetime collection
Hersteller: OWA
Einsatz: Schallschutzdecken System S 3a
Spezialplatte für Schall-Längsdämmung ohne weitere
Maßnahmen wie Wolleauflage oder dgl.
Auswahl Deckenraster LxB (mm):
600x600, Art.-Nr.: 00048011, VPE (Stck): 4
m²: '..........'
625x625, Art.-Nr.: 00031211, VPE (Stck): 4
m²: '..........'
Technische Daten:
Mineralplatten nach DIN EN 13964 und DIN 18177
Verwendbarkeitsnachweis gemäß EU-Bau PVO:
CE-Kennzeichen und Leistungserklärung (DoP)
Luftdurchlässigkeitsklasse: PM 1
Formaldehydklasse: FH 1
Abgabe VOC: TVOC 1
Dessin: Janus Sternbild
Farbe: weiß, endbehandelt
Lichtreflexionsgrad: ca. 88 (ISO 7724-2, ISO 7724-3)
Baustoffklasse: A2-s1,d0 nach DIN EN 13501-1
Kante: 6, ringsum ausgefälzt
Plattenstärke: 33 mm
Schallabsorption:
Alpha w = 0,65, Absorptionsklasse C (EN ISO 11654)
NRC = 0,70 (ASTM E 1264)
Schall-Längsdämmung: Dn,f,w = 47 - 49 dB (EN ISO 11848)
Feuchtigkeitsbeständigkeit: bis 95% RH
Konstruktionskurzbeschreibung entsprechend dem
OWA-Systemblatt S 3a, OWA-Verlegeanleitung 9801
und DIN EN 13964.
Stahlblechprofile, verzinkt, Sichtseite matt weiß.
Sichtflächen höhengleich, kein Auflegen der Profile.
Spannabhänger Nr. 12/X/X:
Abmessung D (mm): 4
Hauptschiene Nr. 45:
Abmessung LxBxH (mm): 3700x24x38
Abmessung LxBxH (mm): 3750x24x38
Querschiene Nr. 46:
Abmessung LxBxH (mm): 600x24x32
Abmessung LxBxH (mm): 625x24x32
Beschreibung Rohbauteil:
Rohdecke: '..........'
UK-Rohdecke bis Rückseite Platte:
Abhängehöhe (mm): '..........'
OKF-Fußboden bis UK-Unterdecke:
Einbauhöhe (mm): '..........'
Montagekurzbeschreibung:
Im Achsabstand von 625 oder 600 mm sind mit
Spannabhänger Nr. 12/X/X Tragprofile Nr. 45 abzu-
hängen, auszurichten und zu nivellieren.
In Querrichtung zu den Tragprofilen sind die
Verbindungsprofile Nr. 46 einzuhängen und auszurichten.
Der Abstand der Abhänger darf max. 1250 mm betragen.
Im Randbereich angeordnete Verbindungsprofile können
mit Verbindungswinkeln Nr. 8017 gegen Verschieben
gesichert werden.
In die beschriebene Konstruktion ist o. g.
Plattenmaterial einzulegen. Passplatten sind
bauseits herzustellen.
Preis für abnahmefähige Leistung (EUR/m²): '..........'
OWAconstruct System S 18d mit OWAcoustic Mineralplatte Janus Sternbild 33mm (rechteckig) Kante 3
OWAconstruct System S 18d mit
OWAcoustic Mineralplatte Janus Sternbild
Bezeichnung: Bandrastersystem Bandura, herausnehmbar
Serie: OWAlifetime collection
Hersteller: OWA
Einsatz: Schallschutzdecken System S 18d Bandura
Spezialplatte für Schall-Längsdämmung ohne weitere
Maßnahmen wie Wolleauflage oder dgl.
Auswahl Deckenraster LxB (mm):
1200x600, Art.-Nr.: 00048326, VPE (Stck): 4
m²: '..........'
1250x625, Art.-Nr.: 00018594, VPE (Stck): 4
m²: '..........'
Technische Daten:
Mineralplatten nach DIN EN 13964 und DIN 18177
Verwendbarkeitsnachweis gemäß EU-Bau PVO:
CE-Kennzeichen und Leistungserklärung (DoP)
Luftdurchlässigkeitsklasse: PM 1
Formaldehydklasse: FH 1
Abgabe VOC: TVOC 1
Dessin: Janus Sternbild
Farbe: weiß, endbehandelt
Lichtreflexionsgrad: ca. 88 (ISO 7724-2, ISO 7724-3)
Baustoffklasse: A2-s1,d0 nach DIN EN 13501-1
Längskante: 3, scharfkantig
Stirnkante: 3, scharfkantig
Plattenstärke: 33 mm
Schallabsorption:
Alpha w = 0,65, Absorptionsklasse C (EN ISO 11654)
NRC = 0,70 (ASTM E 1264)
Schall-Längsdämmung: Dn,f,w = 47 - 49 dB (EN ISO 11848)
Feuchtigkeitsbeständigkeit: bis 95% RH
Konstruktionskurzbeschreibung entsprechend dem
OWA-Systemblatt S 18d, OWA-Verlegeanleitung 9801
und DIN EN 13964.
Stahlblechprofile, verzinkt, Sichtseite matt weiß.
Sichtflächen höhengleich, kein Auflegen der Profile.
Nonius-Druckabhänger Nr. 79/X für Bandrasterprofil
Nr. 80/X:
Länge (mm): 120
Wählbare Breiten (mm): 100, 125
Auswahl Breite (mm): '..........'
Abhänger-Verlängerung Nr. 16/X für
Nonius-Druckabhänger:
Länge (mm): 140 bis 1990
Sicherungsstift Nr. 76:
Länge (mm): 70
Dicke (mm): 3
Bandrasterprofil, geschlitzt Nr. 80/X:
Wählbare Breiten (mm): 100, 125
Auswahl Breite (mm): '..........'
Abmessung LxH (mm): 3600x35
Abmessung LxH (mm): 3750x35
Kupplung Nr. 82/XG für Bandrasterprofil Nr. 80/X:
Länge (mm): 200
Wählbare Breiten (mm): 100, 125
Auswahl Breite (mm): '..........'
Wandanker Nr. 75/XG für Bandrasterprofil Nr. 80/X:
Wählbare Breiten (mm): 100, 125
Auswahl Breite (mm): '..........'
Verbindungsprofil Nr. 47G/38:
Abmessung LxBxH (mm): 1200x24x38
Abmessung LxBxH (mm): 1250x24x38
Achsabstand Bandrasterprofile (mm):
Abstand: '..........'
Beschreibung Rohbauteil:
Rohdecke: '..........'
UK-Rohdecke bis Rückseite Platte:
Abhängehöhe (mm): '..........'
OKF-Fußboden bis UK-Unterdecke:
Einbauhöhe (mm): '..........'
Montagekurzbeschreibung:
Im Achsabstand bis max. 1350 mm sind mit
Nonius-Druckabhänger Nr. 79/100 bzw. Nr. 79/125
Bandrasterprofile Nr. 80/100 bzw. Nr. 80/125 abzu-
hängen, auszurichten und zu nivellieren.
Der Achsabstand der Nonius-Druckabhänger
beträgt max. 1200 mm.
In Querrichtung zu den Bandrasterprofilen sind die
Verbindungsprofile in die dafür vorgesehenen
Schlitzungen einzuhängen und auszurichten.
Im Randbereich angeordnete Verbindungsprofile können
mit Verbindungswinkeln Nr. 8017 gegen Verschieben
gesichert werden.
In die beschriebene Konstruktion ist o. g.
Plattenmaterial einzulegen. Passplatten sind
bauseits herzustellen.
Preis für abnahmefähige Leistung (EUR/m²): '..........'
OWAconstruct System S 18p mit OWAcoustic Mineralplatte Janus Sternbild 30mm (rechteckig)
OWAconstruct System S 18p mit
OWAcoustic Mineralplatte Janus Sternbild
Bezeichnung: Parallelbandrastersystem, herausnehmbar
Serie: OWAlifetime collection
Hersteller: OWA
Einsatz: Schallschutzdecken System S 18p
Spezialplatte für Schall-Längsdämmung ohne weitere
Maßnahmen wie Wolleauflage oder dgl.
Auswahl Deckenraster LxB (mm):
1200x600, Art.-Nr.: 00031237, VPE (Stck): 4
m²: '..........'
1250x312,5, Art.-Nr.: 00070697, VPE (Stck): 4
m²: '..........'
1500x300, Art.-Nr.: 00050079, VPE (Stck): 4
m²: '..........'
1500x312,5, Art.-Nr.: 00060405, VPE (Stck): 4
m²: '..........'
Technische Daten:
Mineralplatten nach DIN EN 13964 und DIN 18177
Verwendbarkeitsnachweis gemäß EU-Bau PVO:
CE-Kennzeichen und Leistungserklärung (DoP)
Luftdurchlässigkeitsklasse: PM 1
Formaldehydklasse: FH 1
Abgabe VOC: TVOC 1
Dessin: Janus Sternbild
Farbe: weiß, endbehandelt
Lichtreflexionsgrad: ca. 88 (ISO 7724-2, ISO 7724-3)
Baustoffklasse: A2-s1,d0 nach DIN EN 13501-1
Längskante: 1, gefast, genutet und hinterschnitten
Stirnkante: 3, scharfkantig
Plattenstärke: 30 mm
Schallabsorption:
Alpha w = 0,65, Absorptionsklasse C (EN ISO 11654)
NRC = 0,70 (ASTM E 1264)
Schall-Längsdämmung: Dn,f,w = 47 - 49 dB (EN ISO 11848)
Feuchtigkeitsbeständigkeit: bis 95% RH
Konstruktionskurzbeschreibung entsprechend dem
OWA-Systemblatt S 18p/k, OWA-Verlegeanleitung 9801
und DIN EN 13964.
Stahlblechprofile, verzinkt, Sichtseite matt weiß.
Nonius-Druckabhänger Nr. 79/X für Bandrasterprofil
Nr. 80/X:
Länge (mm): 120
Wählbare Breiten (mm): 50, 75, 100, 125 oder 150
Auswahl Breite (mm): '..........'
Unterteil für Dreieckaussteifung Nr. 17/80:
Länge (mm): 190
Abhänger-Verlängerung Nr. 16/X für
Nonius-Druckabhänger:
Länge (mm): 140 bis 1990
Abhänger-Verlängerung Nr. 16/X für Dreieckaussteifung:
Länge (mm): 140 bis 1990
Sicherungsstift Nr. 76:
Länge (mm): 70
Dicke (mm): 3
Bandrasterprofil Nr. 80/X:
Wählbare Breiten (mm): 50, 75, 100, 125 oder 150
Auswahl Breite (mm): '..........'
Abmessung LxH (mm): 3600x35
Abmessung LxH (mm): 3750x35
Kupplung Nr. 82/XG für Bandrasterprofil Nr. 80/X
Länge (mm): 200
Wählbare Breiten (mm): 50, 75, 100, 125 oder 150
Auswahl Breite (mm): '..........'
Wandanker Nr. 75/XG für Bandrasterprofil Nr. 80/X
Wählbare Breiten (mm): 50, 75, 100, 125 oder 150
Auswahl Breite (mm): '..........'
C-Profil Nr. 36 (demontierbar):
Abmessung LxBxH (mm): 2000x10x50
Abmessung LxBxH (mm): 2500x10x50
Z-Profil Nr. 69 (nicht demontierbar):
Abmessung LxBxH (mm): 3000x19x45
Achsabstand Bandrasterprofile (mm):
Abstand: '..........'
Beschreibung Rohbauteil:
Rohdecke: '..........'
UK-Rohdecke bis Rückseite Platte:
Abhängehöhe (mm): '..........'
OKF-Fußboden bis UK-Unterdecke:
Einbauhöhe (mm): '..........'
Montagekurzbeschreibung:
Im Achsabstand bis max. 1630 mm sind mit
Nonius-Druckabhänger Nr. 79/X Bandrasterprofile
Nr. 80/X abzuhängen, auszurichten und zu nivellieren.
Der Achsabstand der Nonius-Druckabhänger ist in
Abhängigkeit der Achsabstände der Bandrasterprofile zu
montieren.
Um eine horizontale Aussteifung sowie ein ent-
sprechend solides Bandrasterauflager zu erzeugen,
sind oben beschriebene Bandraster im Bereich der
senkrechten Noniusabhänger mittels beidseitiger
Queraussteifung Nr. 17/80 gegen seitliche Schubkräfte
zu sichern.
In die beschriebene Konstruktion sind die OWAcoustic-
Platten in Querrichtung zu den Bandrasterprofilen
einzulegen.
In die vorhandenen längsseitigen Nutungen der Platten
sind zuvor die Aussteifungsprofile einzuschieben und
danach die Platten auszurichten.
Passplatten sind bauseits herzustellen.
Preis für abnahmefähige Leistung (EUR/m²): '..........'
