OWAconstruct OWAlumino - LED Lichtschiene 450x35,2mm IP 20
OWAconstruct OWAlumino - LED Lichtschiene
Bezeichnung: LED-Lichtschiene
Serie: OWAconstruct
Hersteller: OWA
Einsatz: OWA-Deckensysteme
Länge x Breite (mm): 450 x 35,2
Höhe (mm): 25
Rastermaß (mm): alle, unabhängig von Schienensystemen
Art.-Nr. : 00070675
VPE (Stck): 1
Technische Daten:
Lichtfarbe (K): 4000
Schutzart (IP): 20, CE-Kennzeichen
Eingangsspannung (VDC): 24
Leistung (W): 16
Leuchtengewicht Stück (kg): 0,32
Im Lieferumfang enthalten: Leuchtenmittel
Zubehör:
OWAconstruct Transformator 150 W
Länge x Breite (mm): 240 x 61
Höhe (mm): 49
Art.-Nr. : 00070677
VPE (Stck): 1
Technische Daten:
Leistung (W): 150
Schutzart (IP): 20, CE-Kennzeichen
Eingangsspannung (VDC): 24
Gewicht Stück (kg): 1,5
OWAconstruct Mehrfachstecker
Abmessung (mm): 75 x 50 x 15
Art.-Nr. : 00070678
VPE (Stck): 1
Technische Daten:
Mehrfachstecker, 6-fach mit Kabel, Länge ca. 200 mm für
Anschluss an Transformatoren 150 W
OWAconstruct Verlängerungskabel
Länge (mm): 2000
Art.-Nr. : 00070679
VPE (Stck): 1
Technische Daten:
Verängerungskabel mit Stecker und Buchse zwischen
Mehrfachstecker und Verkabelung der OWAlumino Schienen
OWAconstruct DALI Dimmer
Länge x Breite (mm): 180 x 52
Höhe (mm): 22
Art.-Nr. : 00071678
VPE (Stck): 1
Technische Daten:
Schutzart (IP): 20
Dimmung: DALI 4 Kanal
Konstantspannung (VDC): 12-24
Gewicht Stück (kg): 1,0
Montagekurzbeschreibung:
Die Elektroanschlüsse werden bauseits durchgeführt.
Klein- und Abhängeteile sind mit dem Montage-
stückpreis abgegolten einschl. sämtlicher Deckenan-
passarbeiten. Zubehörteile wie Transformator, Mehrfach-
stecker, Verlängerungskabel und Dimmer sind je nach
Anwendung anzuschließen.
Preis für abnahmefähige Leistung
(EUR/Stück): '..........'
OWAconstruct LuminoSonic LED-Akustikleuchte 625x625mm IP 20
OWAconstruct LuminoSonic - LED Akustikleuchte
Bezeichnung: LED-Rahmenleuchte
Serie: OWAconstruct
Hersteller: OWA
Einsatz: OWA-Deckensysteme S 3, S 19 Teccor
Abmessung (mm): 612 x 612
Höhe (mm): 15
Rastermaß (mm): 625 x 625
Art.-Nr. : 00076669
VPE (Stck): 1
Technische Daten:
Lichtfarbe (K): 4000
Schutzart (IP): 20, CE-Kennzeichen
Leistung (W): 40
Leuchtengewicht Stück (kg): 0,40
Im Lieferumfang enthalten: Leuchtenmittel und
Transformator, DALI dimmbar.
Montagekurzbeschreibung:
Die Elektroanschlüsse werden bauseits durchgeführt.
Klein- und Abhängeteile sind mit dem Montage-
stückpreis abgegolten einschl. sämtlicher Deckenan-
passarbeiten. Die Leuchte wird in das Deckenraster
eingelegt. Rückseitig wird eine OWAcoustic-Mineral-
platte eingelegt. Das Dessin der Mineralplatte bestimmt
den Absorptionswert der Leuchte.
Preis für abnahmefähige Leistung
(EUR/Stück): '..........'

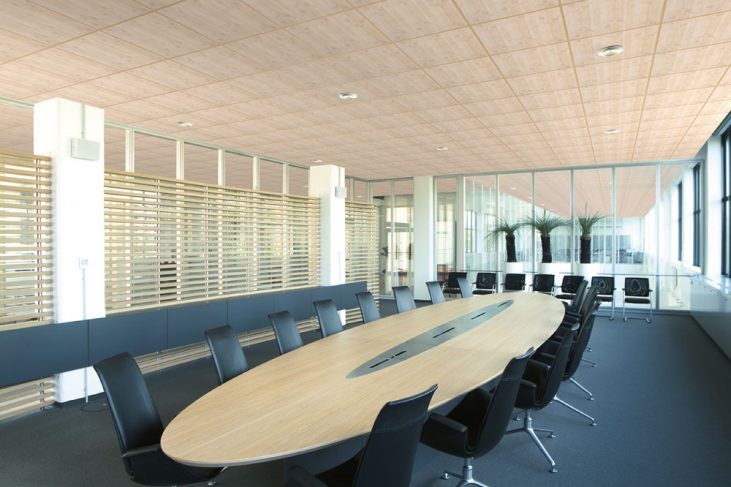

OWAconstruct System S 3 mit OWAcoustic Mineralplatte Bamboo hell Sternbild 15mm (quadratisch)
OWAconstruct System S 3 mit
OWAcoustic Mineralplatte Bamboo hell Sternbild
Bezeichnung: Sichtbares System, herausnehmbar
Serie: OWAconsult collection
Hersteller: OWA
Einsatz: Deckensystem S 3
Auswahl Deckenraster LxB (mm):
600x600, Art.-Nr.: 00062556, VPE (Stck): 12
m²: '..........'
625x625, Art.-Nr.: 00062552, VPE (Stck): 12
m²: '..........'
Technische Daten:
Mineralplatten nach DIN EN 13964 und DIN 18177
Verwendbarkeitsnachweis gemäß EU-Bau PVO:
CE-Kennzeichen und Leistungserklärung (DoP)
Luftdurchlässigkeitsklasse: PM 1
Formaldehydklasse: FH 1
Abgabe VOC: TVOC 1
Dessin: Sternbild
Farbe: Bamboo hell
Baustoffklasse: A2-s1,d0 nach DIN EN 13501-1
Kante: 3, ringsum scharfkantig
Plattenstärke: 15 mm
Schallabsorption:
Alpha w = 0,70, Absorptionsklasse C (EN ISO 11654)
NRC = 0,65 (ASTM E 1264)
Schall-Längsdämmung: Dn,f,w = 31 dB (EN ISO 11848)
Feuchtigkeitsbeständigkeit: bis 95% RH
Konstruktionskurzbeschreibung entsprechend dem
OWA-Systemblatt S 3, OWA-Verlegeanleitung 9801
und DIN EN 13964.
Stahlblechprofile, verzinkt, Sichtseite Bamboo hell
Sichtflächen höhengleich, kein Auflegen der Profile.
Spannabhänger Nr. 12/X/X
Abmessung D (mm): 4
Hauptschiene Nr. 45:
Abmessung LxBxH (mm): 3700x24x38
Abmessung LxBxH (mm): 3750x24x38
Querschiene Nr. 47:
Abmessung LxBxH (mm): 1200x24x32
Abmessung LxBxH (mm): 1250x24x32
Querschiene Nr. 46:
Abmessung LxBxH (mm): 600x24x32
Abmessung LxBxH (mm): 625x24x32
Beschreibung Rohbauteil:
Rohdecke: '..........'
UK-Rohdecke bis Rückseite Platte:
Abhängehöhe (mm): '..........'
OKF-Fußboden bis UK-Unterdecke:
Einbauhöhe (mm): '..........'
Montagekurzbeschreibung:
Im Achsabstand von 1250 oder 1200 mm sind mit
Spannabhänger Nr. 12/X/X Tragprofile Nr. 45 abzu-
hängen, auszurichten und zu nivellieren.
In Querrichtung zu den Tragprofilen sind die
Verbindungsprofile Nr. 47 und parallel zu den
Tragprofilen sind die kurzen Verbindungsprofile Nr. 46
einzuhängen und auszurichten.
Im Randbereich angeordnete Verbindungsprofile können
mit Verbindungswinkeln Nr. 8017 gegen Verschieben
gesichert werden.
In die beschriebene Konstruktion ist o. g.
Plattenmaterial einzulegen. Passplatten sind
bauseits herzustellen.
Preis für abnahmefähige Leistung (EUR/m²): '..........'
OWAconstruct Lifetime LED-Einbauleuchte 625x625mm IP 20
OWAconstruct Lifetime LED-Einbauleuchte
Bezeichnung: Raster-Einbauleuchte
Serie: OWAconstruct
Hersteller: OWA
Einsatz: OWA-Deckensystem
Abmessung (mm): 622x622
Höhe inkl. Treiber (mm): 105
Rastermaß (mm): 625x625
Art.-Nr. : 00074741
VPE (Stck): 1
Technische Daten:
Lichtfarbe (K): 4000
Schutzart (IP): 20, CE-Kennzeichen
Leistung (W): 41
Leuchtengewicht Stück (kg): 5,7
Im Lieferumfang enthalten: Leuchtenmittel
Montagekurzbeschreibung:
Die Elektroanschlüsse werden bauseits durchgeführt.
Klein- und Abhängeteile sind mit dem Montage-
stückpreis abgegolten einschl. sämtlicher Deckenan-
passarbeiten. Je nach System sind bei Bedarf
zusätzliche Querprofile für den Einbau einzu-
kalkulieren.
Das Leuchtengewicht ist fachgerecht über die statisch
tragende Konstruktion bzw. über zusätzliche Hänger
abzuleiten.
Preis für abnahmefähige Leistung
(EUR/Stück): '..........'
OWAconstruct Lifetime plus LED-Einbauleuchte, satiniert 625x625mm IP 40
OWAconstruct Lifetime plus LED-Einbauleuchte
satiniert
Bezeichnung: Raster-Einbauleuchte
Serie: OWAconstruct
Hersteller: OWA
Einsatz: OWA-Deckensystem
Abmessung (mm): 622x622
Höhe inkl. Befestigungssatz (mm): 105
Rastermaß (mm): 625x625
Art.-Nr. : 00079405
VPE (Stck): 1
Technische Daten:
Lichtfarbe (K): 4000
Schutzart (IP): 40, CE-Kennzeichen
Leistung (W): 31
Leuchtengewicht Stück (kg): 7,0
Dimmung: DALI dimmbar
Im Lieferumfang enthalten: Leuchtenmittel
OWAconstruct Befestigungssatz
Bezeichnung: Befestigungssatz
OWA-Nr. : 8067/13
Art.-Nr. : 00079869
VPE (Stck): 1
Technische Daten:
Befestigungssatz, 4-teilig, zur Arretierung der
Einbauleuchte im OWAconstruct System.
Muss zusätzlich bestellt werden.
Montagekurzbeschreibung:
Die Elektroanschlüsse werden bauseits durchgeführt.
Je nach System sind bei Bedarf zusätzliche Querprofile
für den Einbau einzukalkulieren.
Das Leuchtengewicht ist fachgerecht über die statisch
tragende Konstruktion bzw. über zusätzliche Hänger
abzuleiten.
OWAconstruct Lifetime plus LED-Einbauleuchte
satiniert
Art.-Nr. : 00079405
EUR/Stück: '..........'
OWAconstruct Befestigungssatz
Art.-Nr. : 00079869
EUR/Stück: '..........'
OWAconstruct Wandprofil Nr. 50/19 Stufenwinkel Bamboo hell
OWAconstruct Wandprofil Nr. 50/19
Bezeichnung: Stufenwinkel
Serie: OWAconstruct
Hersteller: OWA
Einsatz: Wandanschluss
Abmessung LxBxT (mm): 3050x25x15/13/15
Materialstärke (mm): 0,5
VPE (Stck): 15
Konstruktionskurzbeschreibung
Stahlblechprofile, verzinkt, Sichtseite Bamboo hell.
Montagekurzbeschreibung:
Wandanschlüsse liefern und fachgerecht nach
Herstellervorschrift montieren.
Die Wandanschlüsse sind in Direktmontage
mit bauaufsichtlich zugelassenen Befestigungsteilen
anzubringen.
In den Ecken sind die Profile sauber auf Gehrung
zu stoßen.
Preis für abnahmefähige Leistung (€/m): '..........'
OWAconstruct System S 19 mit OWAcoustic Mineralplatte Bamboo hell Sternbild 20mm (quadratisch)
OWAconstruct System S 19 mit
OWAcoustic Mineralplatte Bamboo hell Sternbild
Bezeichnung: Verdecktes System, herausnehmbar,
mit Schattenfuge
Serie: OWAconsult collection
Hersteller: OWA
Einsatz: Deckensystem S 19 Teccor
Auswahl Deckenraster LxB (mm)
600x600 Art.-Nr. 00062780 (VPE 8 Stück)
m²: '..........'
625x625 Art.-Nr. 00062776 (VPE 8 Stück)
m²: '..........'
Technische Daten:
Mineralplatten nach DIN EN 13964 und DIN 18177
Verwendbarkeitsnachweis gemäß EU-Bau PVO:
CE-Kennzeichen und Leistungserklärung (DoP)
Luftdurchlässigkeitsklasse: PM 1
Formaldehydklasse: FH 1
Abgabe VOC: TVOC 1
Dessin: Sternbild
Farbe: Bamboo hell
Baustoffklasse: A2-s1,d0 nach DIN EN 13501-1
Längskante: 10c genutet und hinterschnitten
Stirnkante: 4c ausgefälzt - gefast
Plattenstärke: 20 mm
Schallabsorption:
Alpha w = 0,70, Absorptionsklasse C (EN ISO 11654)
NRC = 0,65 (ASTM E 1264)
Feuchtigkeitsbeständigkeit: bis 95% RH
Konstruktionskurzbeschreibung entsprechend dem
OWA-Systemblatt S 19, OWA-Verlegeanleitung 9801
und DIN EN 13964.
Stahlblechprofile, verzinkt, Sichtseite matt weiß.
Sichtflächen höhengleich, kein Auflegen der Profile.
Spannabhänger Nr. 12/X/X
Abmessung D (mm): 4
Hauptschiene Nr. 45:
Abmessung LxBxH (mm): 3700x24x38
Abmessung LxBxH (mm): 3750x24x38
Querschiene Nr. 47:
Abmessung LxBxH (mm): 1200x24x32
Abmessung LxBxH (mm): 1250x24x32
Querschiene Nr. 46:
Abmessung LxBxH (mm): 600x24x32
Abmessung LxBxH (mm): 625x24x32
Beschreibung Rohbauteil:
Rohdecke: '..........'
UK-Rohdecke bis Rückseite Platte:
Abhängehöhe (mm): '..........'
OKF-Fußboden bis UK-Unterdecke:
Einbauhöhe (mm): '..........'
Montagekurzbeschreibung:
Im Achsabstand von 1250 oder 1200 mm sind mit
Spannabhänger Nr. 12/X/X Tragprofile Nr. 45 abzu-
hängen, auszurichten und zu nivellieren.
In Querrichtung zu den Tragprofilen sind die
Verbindungsprofile Nr. 47 und parallel zu den
Tragprofilen sind die kurzen Verbindungsprofile Nr. 46
einzuhängen und auszurichten.
Im Randbereich angeordnete Verbindungsprofile können
mit Verbindungswinkeln Nr. 8017 gegen Verschieben
gesichert werden. Im Wandbereich sind die Platten mit
Druckfeder Nr. 819 im Bereich der Kante 4c gegen
Verrutschen zu sichern.
In die beschriebene Konstruktion ist o. g.
Plattenmaterial einzuschieben. Passplatten sind
bauseits herzustellen.
Preis für abnahmefähige Leistung (EUR/m²): '..........'
