OWAconstruct OWAstripe - LED Einbauleuchte 1200x300mm IP 20
OWAconstruct OWAstripe - LED Einbauleuchte
Bezeichnung: Raster -Einbauleuchte
Serie: OWAconstruct
Hersteller: OWA
Einsatz: Deckensystem OWAstripe
Abmessung (mm): 1198 x 292
Höhe (mm): 100
Rastermaß (mm): 1200 x 300
Art.-Nr. : 00076689
VPE (Stck): 1
Technische Daten:
Lichtfarbe (K): 4000
Schutzart (IP): 20, CE-Kennzeichen
Leistung (W): 54
Leuchtengewicht Stück (kg): 7,5
Im Lieferumfang enthalten: Leuchtenmittel
Montagekurzbeschreibung:
Die Elektroanschlüsse werden bauseits durchgeführt.
Klein- und Abhängeteile sind mit dem Montage-
stückpreis abgegolten einschl. sämtlicher Deckenan-
passarbeiten.
Das Leuchtengewicht ist fachgerecht über die statisch
tragende Konstruktion bzw. über zusätzliche Hänger
abzuleiten.
Preis für abnahmefähige Leistung
(EUR/Stück): '..........'
OWAconstruct Wandprofil Nr. 50G L-Winkel
OWAconstruct Wandprofil Nr. 50G
Bezeichnung: L-Winkel
Serie: OWAconstruct
Hersteller: OWA
Einsatz: Wandanschluss
Abmessung LxBxT (mm): 3050x24x19
Materialstärke (mm): 0,5
VPE (Stck): 40
Konstruktionskurzbeschreibung
Stahlblechprofile, verzinkt, Sichtseite matt weiß.
Montagekurzbeschreibung:
Wandanschlüsse liefern und fachgerecht nach
Herstellervorschrift montieren.
Die Wandanschlüsse sind in Direktmontage
mit bauaufsichtlich zugelassenen Befestigungsteilen
anzubringen.
In den Ecken sind die Profile sauber auf Gehrung
zu stoßen.
Preis für abnahmefähige Leistung (EUR/m): '..........'

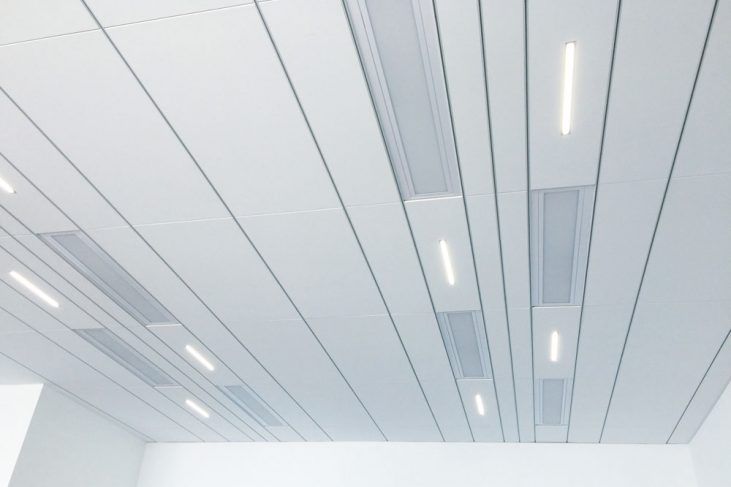

OWAconstruct System OWAstripe mit OWAcoustic Mineralplatte OWAstripe 20mm
OWAconstruct System OWAstripe mit
OWAcoustic Mineralplatte OWAstripe
Bezeichnung: Halbverdecktes System, herausnehmbar
Serie: OWAconsult collection
Hersteller: OWA
Einsatz: Deckensystem OWAstripe
Auswahl Deckenraster LxB (mm):
1200x150, Art.-Nr.: 00075832, VPE (Stck): 16
m²: '..........'
1200x300, Art.-Nr.: 00075846, VPE (Stck): 8
m²: '..........'
1200x600, Art.-Nr.: 00075847, VPE (Stck): 8
m²: '..........'
Technische Daten:
Mineralplatten nach DIN EN 13964 und DIN 18177
Verwendbarkeitsnachweis gemäß EU-Bau PVO:
CE-Kennzeichen und Leistungserklärung (DoP)
Luftdurchlässigkeitsklasse: PM 1
Formaldehydklasse: FH 1
Abgabe VOC: TVOC 1
Dessin: OWAstripe, vlieskaschiert
Farbe: weiß, endbehandelt
Baustoffklasse: A2-s1,d0 nach DIN EN 13501-1
Längskante: 15b, ausgefälzt
Stirnkante: 10, gefast, genutet und hinterschnitten
Plattenstärke: 20 mm
Schallabsorption:
Alpha w = 0,70, Absorptionsklasse C (EN ISO 11654)
NRC = 0,70 (ASTM E 1264)
Schall-Längsdämmung: Dn,f,w = 33 dB (EN ISO 11848)
Feuchtigkeitsbeständigkeit: bis 95% RH
Konstruktionskurzbeschreibung entsprechend dem
OWA-Systemblatt OWAstripe, OWA-Verlegeanleitung 9801
und DIN EN 13964.
Stahlblechprofile, verzinkt, Sichtseite matt weiß.
Sichtflächen höhengleich.
Abhänger Nr. 12/44
Abmessung LxB (mm): 110x20
Abhängedraht Nr. 14/X/X
Abmessung D (mm): 4
Hauptschiene Nr. 3502:
Abmessung LxBxH (mm): 3000x14,3x38
alle 600 mm geschlitzt, ohne Stanzung
L-Profil Nr. 24:
Abmessung LxBxH (mm): 295x10x14
Abmessung LxBxH (mm): 595x10x14
Wandfeder Nr. 52:
Abmessung LxB (mm): 110x16
Abstandshalter Nr. 43:
für Raster 150 mm, Länge: 175,5 mm
für Raster 300 mm, Länge: 325,5 mm
für Raster 600 mm, Länge: 625,5 mm
Beschreibung Rohbauteil:
Rohdecke: '..........'
UK-Rohdecke bis Rückseite Platte:
Abhängehöhe (mm): '..........'
OKF-Fußboden bis UK-Unterdecke:
Einbauhöhe (mm): '..........'
Montagekurzbeschreibung:
Im Achsabstand von 150 mm, 300 mm oder 600 mm sind mit
Abhänger Nr. 12/44 Tragprofile Nr. 3502 abzuhängen,
auszurichten und zu nivellieren.
Der Hängerabstand sollte 1500 mm bzw. 900 mm betragen.
In Querrichtung zu den Tragprofilen sind die L-Profile
Nr. 24 (2-fach) in den benötigten Längen einzuschieben
und auszurichten.
Die Tragprofile Nr. 3502 sind mit Abstandhalter Nr. 43
auf das jeweilige genaue Rastermaß einzustellen
und zu fixieren. Der Abstand der Abstandshalter sollte
1500 mm bzw. 900 mm betragen.
In die beschriebene Konstruktion ist o. g.
Plattenmaterial einzulegen. Passplatten sind
bauseits herzustellen.
Preis für abnahmefähige Leistung (EUR/m²): '..........'
