LV. Opus

OWAconstruct System S 19 mit OWAcoustic Mineralplatte Opus 20mm (rechteckig)




OWAconstruct System S 19 mit

OWAcoustic Mineralplatte Opus

Bezeichnung: Verdecktes System, herausnehmbar,

mit Schattenfuge

Serie: OWAconsult collection

Hersteller: OWA

Einsatz: Deckensystem S 19 Teccor



Auswahl Deckenraster LxB (mm)

1200x600 Art.-Nr. 00070951 (VPE 8 Stück)

m²: '..........'

1250x625 Art.-Nr. 00070213 (VPE 8 Stück)

m²: '..........'



Technische Daten:

Mineralplatten nach DIN EN 13964 und DIN 18177

Verwendbarkeitsnachweis gemäß EU-Bau PVO:

CE-Kennzeichen und Leistungserklärung (DoP)

Luftdurchlässigkeitsklasse: PM 1

Formaldehydklasse: FH 1

Abgabe VOC: TVOC 1

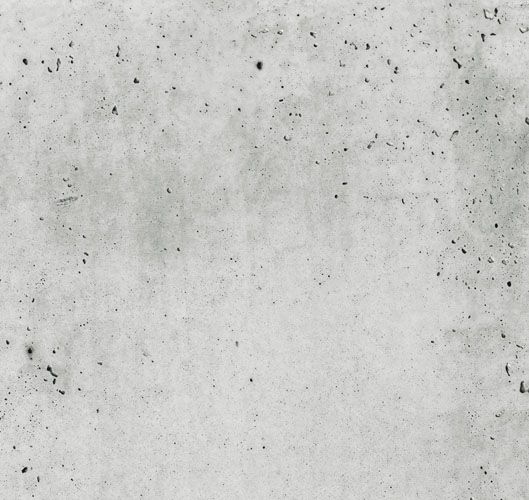

Dessin: Opus

Farbe: Beton Optik

Baustoffklasse: A2-s1,d0 nach DIN EN 13501-1

Längskante: 10c genutet und hinterschnitten

Stirnkante: 4c ausgefälzt - gefast

Plattenstärke: 20 mm

Schallabsorption:

Alpha w = 0,70, Absorptionsklasse C (EN ISO 11654)

NRC = 0,65 (ASTM E 1264)

Feuchtigkeitsbeständigkeit: bis 95% RH



Konstruktionskurzbeschreibung entsprechend dem

OWA-Systemblatt S 19, OWA-Verlegeanleitung 9801

und DIN EN 13964.

Stahlblechprofile, verzinkt, Sichtseite matt weiß.

Sichtflächen höhengleich, kein Auflegen der Profile.



Spannabhänger Nr. 12/X/X

Abmessung D (mm): 4



Hauptschiene Nr. 45:

Abmessung LxBxH (mm): 3700x24x38

Abmessung LxBxH (mm): 3750x24x38



Querschiene Nr. 46:

Abmessung LxBxH (mm): 600x24x32

Abmessung LxBxH (mm): 625x24x32



Beschreibung Rohbauteil:

Rohdecke: '..........'



UK-Rohdecke bis Rückseite Platte:

Abhängehöhe (mm): '..........'



OKF-Fußboden bis UK-Unterdecke:

Einbauhöhe (mm): '..........'



Montagekurzbeschreibung:

Im Achsabstand von 625 oder 600 mm sind mit

Spannabhänger Nr. 12/X/X Tragprofile Nr. 45 abzu-

hängen, auszurichten und zu nivellieren.

In Querrichtung zu den Tragprofilen sind die

Verbindungsprofile Nr. 46 einzuhängen und auszurichten.



Im Randbereich angeordnete Verbindungsprofile können

mit Verbindungswinkeln Nr. 8017 gegen Verschieben

gesichert werden. Im Wandbereich sind die Platten mit

Druckfeder Nr. 819 im Bereich der Kante 4c gegen

Verrutschen zu sichern.



In die beschriebene Konstruktion ist o. g.

Plattenmaterial einzuschieben. Passplatten sind

bauseits herzustellen.



Preis für abnahmefähige Leistung (EUR/m²): '..........'





OWAconstruct System S 19 mit OWAcoustic Mineralplatte Opus 20mm (quadratisch)




OWAconstruct System S 19 mit

OWAcoustic Mineralplatte Opus

Bezeichnung: Verdecktes System, herausnehmbar,

mit Schattenfuge

Serie: OWAconsult collection

Hersteller: OWA

Einsatz: Deckensystem S 19 Teccor



Auswahl Deckenraster LxB (mm)

600x600 Art.-Nr. 00065241 (VPE 8 Stück)

m²: '..........'

625x625 Art.-Nr. 00065111 (VPE 8 Stück)

m²: '..........'



Technische Daten:

Mineralplatten nach DIN EN 13964 und DIN 18177

Verwendbarkeitsnachweis gemäß EU-Bau PVO:

CE-Kennzeichen und Leistungserklärung (DoP)

Luftdurchlässigkeitsklasse: PM 1

Formaldehydklasse: FH 1

Abgabe VOC: TVOC 1

Dessin: Opus

Farbe: Beton Optik

Baustoffklasse: A2-s1,d0 nach DIN EN 13501-1

Längskante: 10c genutet und hinterschnitten

Stirnkante: 4c ausgefälzt - gefast

Plattenstärke: 20 mm

Schallabsorption:

Alpha w = 0,70, Absorptionsklasse C (EN ISO 11654)

NRC = 0,65 (ASTM E 1264)

Feuchtigkeitsbeständigkeit: bis 95% RH



Konstruktionskurzbeschreibung entsprechend dem

OWA-Systemblatt S 19, OWA-Verlegeanleitung 9801

und DIN EN 13964.

Stahlblechprofile, verzinkt, Sichtseite matt weiß.

Sichtflächen höhengleich, kein Auflegen der Profile.



Spannabhänger Nr. 12/X/X

Abmessung D (mm): 4



Hauptschiene Nr. 45:

Abmessung LxBxH (mm): 3700x24x38

Abmessung LxBxH (mm): 3750x24x38



Querschiene Nr. 47:

Abmessung LxBxH (mm): 1200x24x32

Abmessung LxBxH (mm): 1250x24x32



Querschiene Nr. 46:

Abmessung LxBxH (mm): 600x24x32

Abmessung LxBxH (mm): 625x24x32



Beschreibung Rohbauteil:

Rohdecke: '..........'



UK-Rohdecke bis Rückseite Platte:

Abhängehöhe (mm): '..........'



OKF-Fußboden bis UK-Unterdecke:

Einbauhöhe (mm): '..........'



Montagekurzbeschreibung:

Im Achsabstand von 1250 oder 1200 mm sind mit

Spannabhänger Nr. 12/X/X Tragprofile Nr. 45 abzu-

hängen, auszurichten und zu nivellieren.

In Querrichtung zu den Tragprofilen sind die

Verbindungsprofile Nr. 47 und parallel zu den

Tragprofilen sind die kurzen Verbindungsprofile Nr. 46

einzuhängen und auszurichten.



Im Randbereich angeordnete Verbindungsprofile können

mit Verbindungswinkeln Nr. 8017 gegen Verschieben

gesichert werden. Im Wandbereich sind die Platten mit

Druckfeder Nr. 819 im Bereich der Kante 4c gegen

Verrutschen zu sichern.



In die beschriebene Konstruktion ist o. g.

Plattenmaterial einzuschieben. Passplatten sind

bauseits herzustellen.



Preis für abnahmefähige Leistung (EUR/m²): '..........'
