LV. Mavroc Cosmos/O

OWAconstruct System S 3e mit OWAcoustic Mineralplatte Mavroc Cosmos/O 15mm (quadratisch)





OWAconstruct System S 3e mit

OWAcoustic Mineralplatte Mavroc Cosmos ohne Nadelung

Bezeichnung: Sichtbares System, herausnehmbar, mit

erhöhtem Korrosionsschutz, Klasse C nach DIN EN 13964

Serie: OWAlifetime collection

Hersteller: OWA

Einsatz: Feuchtraumdecken System S 3e



Auswahl Deckenraster LxB (mm):

600x600, Art.-Nr.: 00056434, VPE (Stck): 12

m²: '..........'

625x625, Art.-Nr.: 00049086, VPE (Stck): 12

m²: '..........'



Technische Daten:

Mineralplatten nach DIN EN 13964 und DIN 18177

Verwendbarkeitsnachweis gemäß EU-Bau PVO:

CE-Kennzeichen und Leistungserklärung (DoP)

Luftdurchlässigkeitsklasse: PM 1

Formaldehydklasse: FH 1

Abgabe VOC: TVOC 1

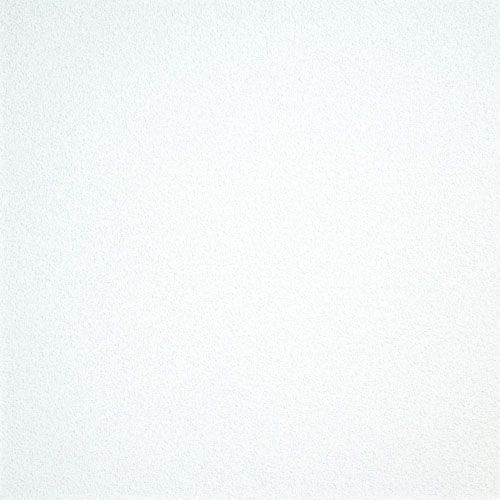

Dessin: Mavroc Cosmos ohne Nadelung

Farbe: weiß, endbehandelt

Lichtreflexionsgrad: ca. 84 (ISO 7724-2, ISO 7724-3)

Baustoffklasse: A2-s1,d0 nach DIN EN 13501-1

Kante: 3, ringsum scharfkantig

Plattenstärke: 15 mm

Schallabsorption:

Alpha w = 0,15, Absorptionsklasse E (EN ISO 11654)

NRC = 0,15 (ASTM E 1264)

Schall-Längsdämmung: Dn,f,w = 35 - 49 dB (EN ISO 11848)

Feuchtigkeitsbeständigkeit: stabil bis 95% RH,

permanent



Konstruktionskurzbeschreibung entsprechend dem

OWA-Systemblatt S 3e, OWA-Verlegeanleitung 9801

und DIN EN 13964.

Metallteile gegen Korrosion geschützt mit 275 g

Zink/m²/Seite und versehen mit einer zusätzlich

beidseitigen 25 Mikrometer Beschichtung.

Sichtseite matt weiß, Sichtflächen höhengleich,

kein Auflegen der Profile.



Abhänger Nr. 17/45KB:

Länge (mm): 190



Abhänger-Verlängerung Nr. 16/XKB:

Länge (mm): '..........'



Sicherungsstift Nr. 76KB:

Länge (mm): 70

Dicke (mm): 3



Hauptschiene Nr. 45KB:

Abmessung LxBxH (mm): 3600x24x38

Abmessung LxBxH (mm): 3750x24x38



Querschiene Nr. 47KB:

Abmessung LxBxH (mm): 1200x24x38

Abmessung LxBxH (mm): 1250x24x38



Querschiene Nr. 46KB:

Abmessung LxBxH (mm): 600x24x38

Abmessung LxBxH (mm): 625x24x38



2-Komponenten-Ausbesserungslack Nr. 99/18KB:

Gebinde: Dose 750 ml inklusive Härter



Beschreibung Rohbauteil:

Rohdecke: '..........'



UK-Rohdecke bis Rückseite Platte:

Abhängehöhe (mm): '..........'



OKF-Fußboden bis UK-Unterdecke:

Einbauhöhe (mm): '..........'



Montagekurzbeschreibung:

Im Achsabstand von 1250 oder 1200 mm sind mit

Abhänger Nr. 17/45KB Tragprofile Nr. 45KB abzu-

hängen, auszurichten und zu nivellieren.

In Querrichtung zu den Tragprofilen sind die

Verbindungsprofile Nr. 47KB und parallel zu den Trag-

profilen sind die kurzen Verbindungsprofile Nr. 46KB

einzuhängen und auszurichten.



Während des Einbaues der Deckenkonstruktionen sind

sämtliche Fehlstellen, Beschädigungen und oder Schnitt-

kanten mit dem 2-komponenten-Ausbesserungslack

Nr. 99/18KB nachzubehandeln. Zusätzlich sind vor Einbau

der Konstruktion die Anforderungen des Informations-

blattes S 3e, Systemblatt S 3e bzw. der Verlege-

anleitung 9801 zu beachten.



In die beschriebene Konstruktion ist o. g. Platten-

material einzulegen. Passplatten sind bauseits

herzustellen.



Preis für abnahmefähige Leistung (EUR/m²): '..........'
