OWAconstruct System S 3e mit

OWAcoustic Mineralplatte Mavroc Sternbild

Bezeichnung: Sichtbares System, herausnehmbar, mit

erhöhtem Korrosionsschutz, Klasse C nach DIN EN 13964

Serie: OWAlifetime collection

Hersteller: OWA

Einsatz: Feuchtraumdecken System S 3e

Auswahl Deckenraster LxB (mm):

600x600, Art.-Nr.: 00049612, VPE (Stck): 12

m²: '..........'

625x625, Art.-Nr.: 00029823, VPE (Stck): 12

m²: '..........'

Technische Daten:

Mineralplatten nach DIN EN 13964 und DIN 18177

Verwendbarkeitsnachweis gemäß EU-Bau PVO:

CE-Kennzeichen und Leistungserklärung (DoP)

Luftdurchlässigkeitsklasse: PM 1

Formaldehydklasse: FH 1

Abgabe VOC: TVOC 1

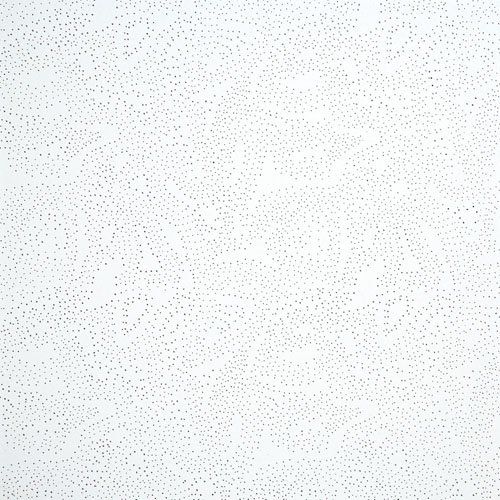

Dessin: Mavroc Sternbild

Farbe: weiß, endbehandelt

Lichtreflexionsgrad: ca. 88 (ISO 7724-2, ISO 7724-3)

Baustoffklasse: A2-s1,d0 nach DIN EN 13501-1

Kante: 3, ringsum scharfkantig

Plattenstärke: 15 mm

Schallabsorption:

Alpha w = 0,70, Absorptionsklasse C (EN ISO 11654)

NRC = 0,70 (ASTM E 1264)

Schall-Längsdämmung: Dn,f,w = 31 - 49 dB (EN ISO 11848)

Feuchtigkeitsbeständigkeit: stabil bis 95% RH,

permanent

Konstruktionskurzbeschreibung entsprechend dem

OWA-Systemblatt S 3e, OWA-Verlegeanleitung 9801

und DIN EN 13964.

Metallteile gegen Korrosion geschützt mit 275 g

Zink/m²/Seite und versehen mit einer zusätzlich

beidseitigen 25 Mikrometer Beschichtung.

Sichtseite matt weiß, Sichtflächen höhengleich,

kein Auflegen der Profile.

Abhänger Nr. 17/45KB:

Länge (mm): 190

Abhänger-Verlängerung Nr. 16/XKB:

Länge (mm): '..........'

Sicherungsstift Nr. 76KB:

Länge (mm): 70

Dicke (mm): 3

Hauptschiene Nr. 45KB:

Abmessung LxBxH (mm): 3600x24x38

Abmessung LxBxH (mm): 3750x24x38

Querschiene Nr. 47KB:

Abmessung LxBxH (mm): 1200x24x38

Abmessung LxBxH (mm): 1250x24x38

Querschiene Nr. 46KB:

Abmessung LxBxH (mm): 600x24x38

Abmessung LxBxH (mm): 625x24x38

2-Komponenten-Ausbesserungslack Nr. 99/18KB:

Gebinde: Dose 750 ml inklusive Härter

Beschreibung Rohbauteil:

Rohdecke: '..........'

UK-Rohdecke bis Rückseite Platte:

Abhängehöhe (mm): '..........'

OKF-Fußboden bis UK-Unterdecke:

Einbauhöhe (mm): '..........'

Montagekurzbeschreibung:

Im Achsabstand von 1250 oder 1200 mm sind mit

Abhänger Nr. 17/45KB Tragprofile Nr. 45KB abzu-

hängen, auszurichten und zu nivellieren.

In Querrichtung zu den Tragprofilen sind die

Verbindungsprofile Nr. 47KB und parallel zu den Trag-

profilen sind die kurzen Verbindungsprofile Nr. 46KB

einzuhängen und auszurichten.

Während des Einbaues der Deckenkonstruktionen sind

sämtliche Fehlstellen, Beschädigungen und oder Schnitt-

kanten mit dem 2-komponenten-Ausbesserungslack

Nr. 99/18KB nachzubehandeln. Zusätzlich sind vor Einbau

der Konstruktion die Anforderungen des Informations-

blattes S 3e, Systemblatt S 3e bzw. der Verlegean-

leitung 9801 zu beachten.

In die beschriebene Konstruktion ist o. g. Platten-

material einzulegen. Passplatten sind bauseits

herzustellen.

Preis für abnahmefähige Leistung (EUR/m²): '..........'
