D611.de - Dachgeschoss-System

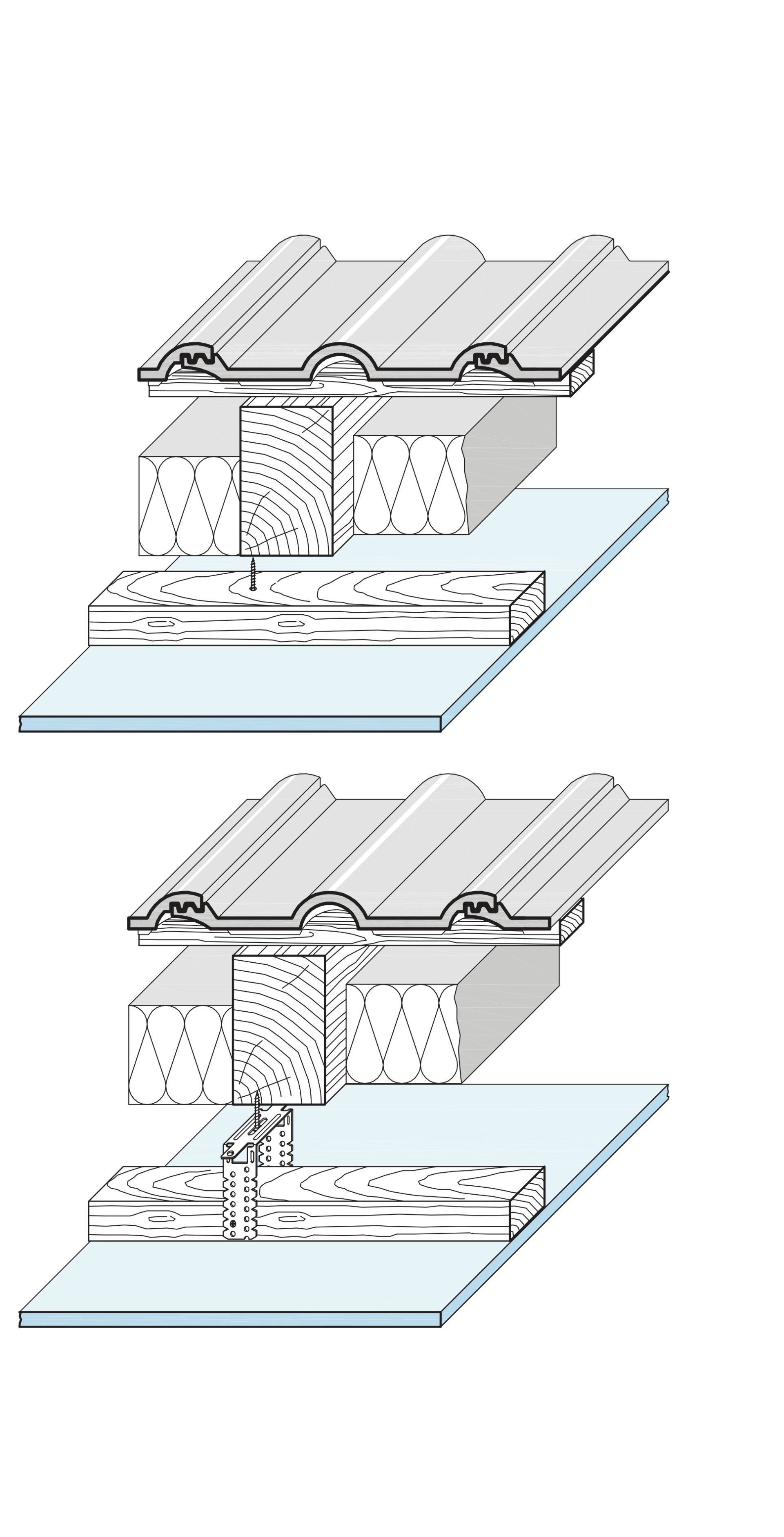

D611.de - F60 Dachgeschoss-System (Zwischensparrendämmung), Holz-UK (abgehängt), Massivbauplatte GKF 25 mm, Rw = 50,0 dB
Dachschrägen-/ Deckenbekleidung DIN 18168-1,
Einbauhöhe: ... m.
Feuerwiderstandsklasse DIN 4102-2: F30,
allein bei Brandbeanspruchung von unten,
in Verbindung mit Dachkonstruktion aus Holzsparren/-Kehlbalken *,
und mit harter Bedachung (Betondachsteine, Ziegel, Schiefer, Hartfaserzementplatten).
Rechenwert des bewerteten Schalldämm-Maßes Rw,R = 48 dB.
Bewertetes Schalldämm-Maß Rw = 50,0 dB
Dachsparren aus Bauschnittholz bzw. keilverzinktem Vollholz DIN 4074-1,
Mindestquerschnitt 100 x 200 mm.
Befestigungsuntergrund: Holzbalken, Achsmaß: ... cm.
Ausführung der Unterkonstruktion aus Holzlatten ≥ 50x30 mm, als Traglatten,
Befestigung mit Direktabhänger / Direktschwingabhänger * und
mit bauaufsichtlich zugelassenen Befestigungsmitteln.
Dämmschicht aus Mineralwolle nach DIN EN 13162,
Dicke 100 mm, Brandverhalten A1,
als Zwischensparrendämmung verlegt.
Produkt: Knauf Insulation Universaldämmrolle Classic 035
oder gleichwertig.
Decklage/Bekleidung aus Gipsplatten DIN 18180: Knauf Massivbauplatte,
einlagig, Plattendicke 25 mm,
Befestigung mit Schnellbauschrauben DIN 18182-2.
Verarbeitung gemäß DIN 18181.
Verspachtelung der Gipsplatten gemäß Merkblatt Nr. 2 des Bundesverbandes der Gipsindustrie e.V. Qualitätsstufe Q2 Standardverspachtelung.
Verarbeitung gemäß DIN 18181.
Ausführung gemäß Knauf Detailblatt D61.de.
System: Knauf Dachgeschoss-System D611.de
Diese Ausführung ist eine Erweiterung zum Verwendbarkeitsnachweis Brandschutz.
Vorherige Abstimmung gem. Knauf Brandschutzordner, Abschnitt Nutzungshinweise empfohlen.
Einheit: m²
D611.de - F60 Dachgeschoss-System (Zwischensparrendämmung), Holz-UK (direkt befestigt), Massivbauplatte GKFI 25 mm
Dachschrägen-/ Deckenbekleidung DIN 18168-1,
Einbauhöhe: ... m.
Feuerwiderstandsklasse DIN 4102-2: F30,
allein bei Brandbeanspruchung von unten,
in Verbindung mit Dachkonstruktion aus Holzsparren/-Kehlbalken *,
und mit harter Bedachung (Betondachsteine, Ziegel, Schiefer, Hartfaserzementplatten).
Dachsparren aus Bauschnittholz bzw. keilverzinktem Vollholz DIN 4074-1,
Mindestquerschnitt 120 x 200 mm.
Befestigungsuntergrund: Holzbalken, Achsmaß: ... cm.
Ausführung der Unterkonstruktion aus Holzlatten ≥ 50x30 mm, als Traglatten,
direkt befestigt, mit bauaufsichtlich zugelassenen Befestigungsmitteln.
Dämmschicht aus Mineralwolle nach DIN EN 13162,
Dicke 100 mm, Brandverhalten A1,
als Zwischensparrendämmung verlegt.
Produkt: Knauf Insulation Universaldämmrolle Classic 035
oder gleichwertig.
Decklage/Bekleidung aus Gipsplatten DIN 18180: Knauf Massivbauplatte imprägniert,
einlagig, Plattendicke 25 mm,
Befestigung mit Schnellbauschrauben DIN 18182-2.
Verarbeitung gemäß DIN 18181.
Verspachtelung der Gipsplatten gemäß Merkblatt Nr. 2 des Bundesverbandes der Gipsindustrie e.V. Qualitätsstufe Q2 Standardverspachtelung.
Verarbeitung gemäß DIN 18181.
Ausführung gemäß Knauf Detailblatt D61.de.
System: Knauf Dachgeschoss-System D611.de
Einheit: m²
D611.de - Dachgeschoss-System, Holz-UK (direkt befestigt), Diamant 2x 12,5 mm
Dachschrägen-/ Deckenbekleidung DIN 18168-1,
Einbauhöhe: ... m.
Befestigungsuntergrund: Holzbalken, Achsmaß: ... cm.
Ausführung der Unterkonstruktion aus Holzlatten ≥ 50x30 mm, als Traglatten,
direkt befestigt, mit bauaufsichtlich zugelassenen Befestigungsmitteln.
Decklage/Bekleidung aus Hartgipsplatten GKFI DIN 18180: DIN 18180: Knauf Diamant,
zweilagig, Plattendicke 2x 12,5 mm,
Befestigung mit Diamantschrauben XTN DIN 18182-2.
Verarbeitung gemäß DIN 18181.
Verspachtelung der Gipsplatten gemäß Merkblatt Nr. 2 des Bundesverbandes der Gipsindustrie e.V. Qualitätsstufe Q2 Standardverspachtelung.
Verarbeitung gemäß DIN 18181.
Ausführung gemäß Knauf Detailblatt D61.de.
System: Knauf Dachgeschoss-System D611.de
Einheit: m²
D611.de - Dachgeschoss-System (Zwischensparrendämmung), Holz-UK (abgehängt), Massivbauplatte GKF 25 mm, Rw = 50,0 dB
Dachschrägen-/ Deckenbekleidung DIN 18168-1,
Einbauhöhe: ... m.
Rechenwert des bewerteten Schalldämm-Maßes Rw,R = 48 dB.
Bewertetes Schalldämm-Maß Rw = 50,0 dB
Dachsparren aus Bauschnittholz bzw. keilverzinktem Vollholz DIN 4074-1,
Mindestquerschnitt 80 x 180 mm.
Befestigungsuntergrund: Holzbalken, Achsmaß: ... cm.
Ausführung der Unterkonstruktion aus Holzlatten ≥ 50x30 mm, als Traglatten,
Befestigung mit Direktabhänger / Direktschwingabhänger * und
mit bauaufsichtlich zugelassenen Befestigungsmitteln.
Dämmschicht aus Mineralwolle nach DIN EN 13162,
Dicke 160 mm, Brandverhalten A1,
als Zwischensparrendämmung verlegt.
Produkt: Knauf Insulation Universaldämmrolle Classic 035
oder gleichwertig.
Decklage/Bekleidung aus Gipsplatten DIN 18180: Knauf Massivbauplatte,
einlagig, Plattendicke 25 mm,
Befestigung mit Schnellbauschrauben DIN 18182-2.
Verarbeitung gemäß DIN 18181.
Verspachtelung der Gipsplatten gemäß Merkblatt Nr. 2 des Bundesverbandes der Gipsindustrie e.V. Qualitätsstufe Q2 Standardverspachtelung.
Verarbeitung gemäß DIN 18181.
Ausführung gemäß Knauf Detailblatt D61.de.
System: Knauf Dachgeschoss-System D611.de
Einheit: m²
D611.de - Dachgeschoss-System, Holz-UK (abgehängt), Massivbauplatte GKFI 25 mm
Dachschrägen-/ Deckenbekleidung DIN 18168-1,
Einbauhöhe: ... m.
Befestigungsuntergrund: Holzbalken, Achsmaß: ... cm.
Ausführung der Unterkonstruktion aus Holzlatten ≥ 50x30 mm, als Traglatten,
Befestigung mit Direktabhänger / Direktschwingabhänger * und
mit bauaufsichtlich zugelassenen Befestigungsmitteln.
Decklage/Bekleidung aus Gipsplatten DIN 18180: Knauf Massivbauplatte imprägniert,
einlagig, Plattendicke 25 mm,
Befestigung mit Schnellbauschrauben DIN 18182-2.
Verarbeitung gemäß DIN 18181.
Verspachtelung der Gipsplatten gemäß Merkblatt Nr. 2 des Bundesverbandes der Gipsindustrie e.V. Qualitätsstufe Q2 Standardverspachtelung.
Verarbeitung gemäß DIN 18181.
Ausführung gemäß Knauf Detailblatt D61.de.
System: Knauf Dachgeschoss-System D611.de
Einheit: m²
