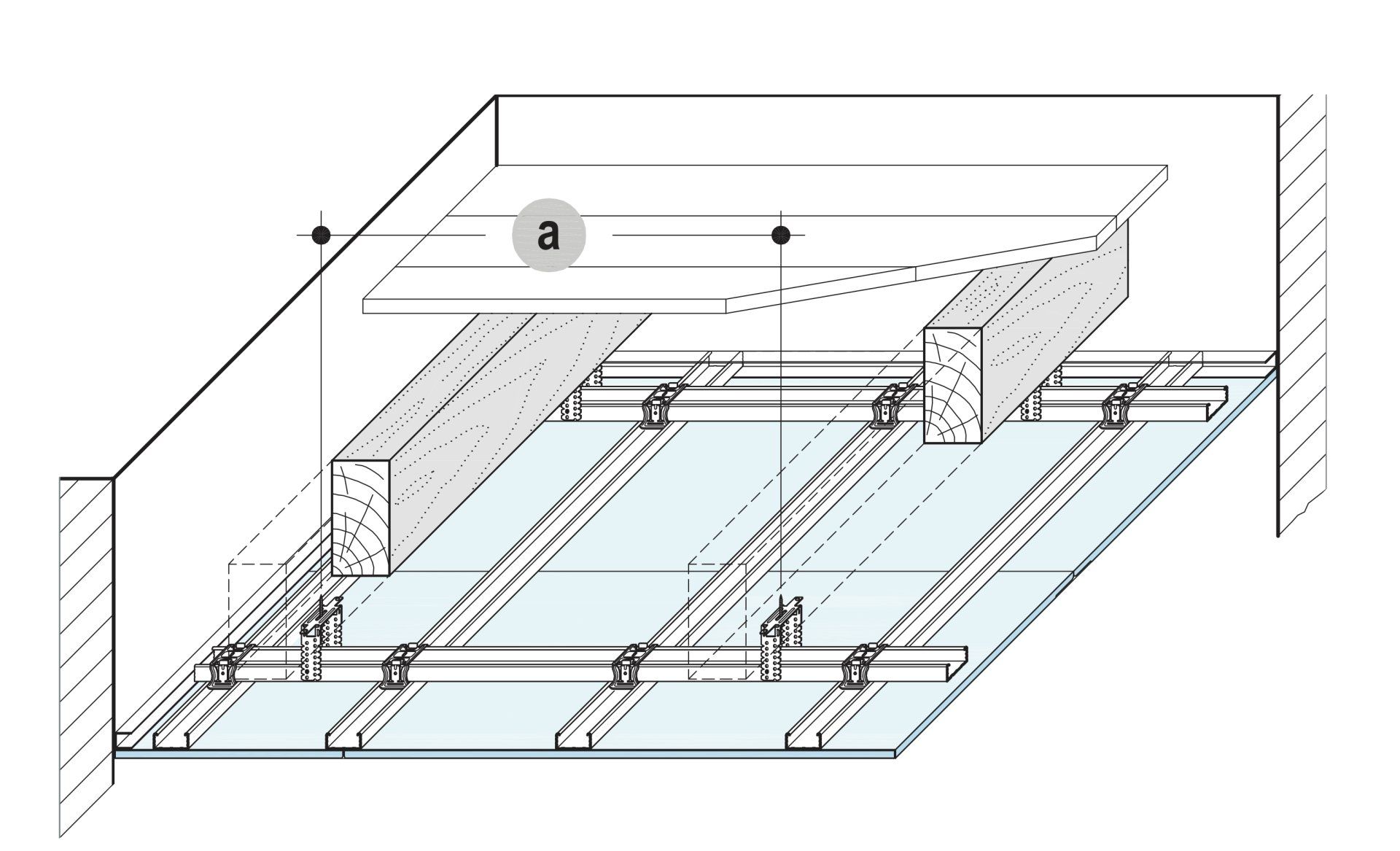

D152A.de Holzbalkendecken-System, Metall-UK CD Unterdecke unter Altbau GKFI 20 mm

Unterdecke DIN 18168-1,

Einbauhöhe: … m, Abhängehöhe: … cm.

Vorhandene Holzbalkendecke Typ 1/ 2/ 3/ 4/ 5/ 6/ 7/ 8/ 9/ 10/ 11/ 12 * gemäß Knauf Detailblatt D15.

Befestigungsuntergrund Holzbalkendecke als Altbausubstanz,

Achsmaß der Holzbalken in cm ... ,

Dicke der vorhandenen Putzschale (Schalung+Putzträger+Putzschicht) in mm: ... .

Bewerteter Normtrittschallpegel DIN 4109 erf. L‘nw in dB ... in Verbindung mit der Holzbalkendecke, *

Ausführung der Unterkonstruktion aus verzinkten Stahlblechprofilen DIN 18182-1,

als Grund- und Tragprofile CD 60/27,

Befestigung mit

Draht mit Öse + Ankerfix/ Kombihänger */

Direktabhänger/ Direktschwingabhänger */

Noniusabhängung mit Noniusbügel/ Nonius-Hänger-Unterteil/ Kombihänger *,

und bauaufsichtlich zugelassenen Befestigungsmitteln.

Dämmschicht aus Mineralwolle nach DIN EN 13162,

Dicke 50 mm, Baustoffklasse A,

durchgängig zwischen den Tragprofilen verlegt.

Produkt: Knauf Insulation Trennwand-Dämmplatte TP 115

oder gleichwertig.

Decklage/Bekleidung aus Gipsplatten GKFI DIN 18180: Knauf Massivbauplatte imprägniert,

einlagig, Plattendicke 20 mm,

Verarbeitung gemäß DIN 18181.

Verspachtelung der Gipsplatten gemäß Merkblatt Nr. 2 des Bundesverbandes der Gipsindustrie e.V. Qualitätsstufe Q2 Standardverspachtelung.

Verarbeitung gemäß DIN 18181.

Ausführung gemäß Knauf Detailblatt D15.de.

System: Knauf Holzbalkendecken-System D152.de

Einheit: m²

D152A.de Holzbalkendecken-System, Metall-UK CD Unterdecke unter Altbau GKBI 12,5 mm

Unterdecke DIN 18168-1,

Einbauhöhe: … m, Abhängehöhe: … cm.

Vorhandene Holzbalkendecke Typ 1/ 2/ 3/ 4/ 5/ 6/ 7/ 8/ 9/ 10/ 11/ 14 * gemäß Knauf Detailblatt D15.

Befestigungsuntergrund Holzbalkendecke als Altbausubstanz,

Achsmaß der Holzbalken in cm... ,

Dicke der vorhandenen Putzschale (Schalung+Putzträger+Putzschicht) in mm: ... .

Bewerteter Normtrittschallpegel DIN 4109 erf. L‘nw in dB ... in Verbindung mit der Holzbalkendecke, *

Ausführung der Unterkonstruktion aus verzinkten Stahlblechprofilen DIN 18182-1,

als Grund- und Tragprofile CD 60/27,

Befestigung mit

Draht mit Öse + Ankerfix/ Kombihänger */

Direktabhänger/ Direktschwingabhänger */

Noniusabhängung mit Noniusbügel/ Nonius-Hänger-Unterteil/ Kombihänger *,

und bauaufsichtlich zugelassenen Befestigungsmitteln.

Decklage/Bekleidung aus Gipsplatten GKBI DIN 18180: Knauf Bauplatten imprägniert,

einlagig, Plattendicke 12,5 mm,

Verarbeitung gemäß DIN 18181.

Verspachtelung der Gipsplatten gemäß Merkblatt Nr. 2 des Bundesverbandes der Gipsindustrie e.V. Qualitätsstufe Q2 Standardverspachtelung.

Verarbeitung gemäß DIN 18181.

Ausführung gemäß Knauf Detailblatt D15.de.

System: Knauf Holzbalkendecken-System D152.de

Einheit: m²

D152A.de Holzbalkendecken-System, Metall-UK CD Deckenbekleidung unter Altbau GKBI 12,5 mm

Deckenbekleidung DIN 18168-1,

Einbauhöhe: … m.

Vorhandene Holzbalkendecke Typ 1/ 2/ 3/ 4/ 5/ 6/ 7/ 8/ 9/ 10/ 11/ 14 * gemäß Knauf Detailblatt D15.

Befestigungsuntergrund Holzbalkendecke als Altbausubstanz,

Achsmaß der Holzbalken in cm ... ,

Dicke der vorhandenen Putzschale (Schalung+Putzträger+Putzschicht) in mm: ... .

Bewerteter Normtrittschallpegel DIN 4109 erf. L‘nw in dB ... in Verbindung mit der Holzbalkendecke, *

Ausführung der Unterkonstruktion aus verzinkten Stahlblechprofilen DIN 18182-1,

als Tragprofile CD 60/27,

Befestigung mit Befestigungs-Clip/ Direktabhänger/ Direktschwingabhänger *

und bauaufsichtlich zugelassenen Befestigungsmitteln.

Decklage/Bekleidung aus Gipsplatten GKBI DIN 18180: Knauf Bauplatten imprägniert,

einlagig, Plattendicke 12,5 mm,

Verarbeitung gemäß DIN 18181.

Verspachtelung der Gipsplatten gemäß Merkblatt Nr. 2 des Bundesverbandes der Gipsindustrie e.V. Qualitätsstufe Q2 Standardverspachtelung.

Verarbeitung gemäß DIN 18181.

Ausführung gemäß Knauf Detailblatt D15.de.

System: Knauf Holzbalkendecken-System D152.de

Einheit: m²

D152.de Holzbalkendecken-System, F90 Metall-UK Unterdecke unter Neubau Bauart IV, Fireboard 3x 15 mm

Deckenbekleidung DIN 18168-1,

Einbauhöhe: … m.

Feuerwiderstandsklasse DIN 4102-2: F90, in Verbindung mit vorhandener Holzbalkendecke als Neubau/ Altbau, teilentkernt/ entkernt. *

Bewerteter Normtrittschallpegel DIN 4109 erf. L‘nw in dB ... in Verbindung mit der Holzbalkendecke mit leichtem/ schwerem * Deckeneinschub. *

Befestigungsuntergrund: Holzbalken, Achsmaß: ... cm.

Ausführung der Unterkonstruktion aus verzinkten Stahlblechprofilen DIN 18182-1,

als Grund- und Tragprofile CD 60/27,

Befestigung mit Direktabhänger/ Direktschwingabhänger */

Noniusabhängung mit Nonius-Hänger-Unterteil (mit Tragprofilen verschraubt)/ Kombihänger *,

und bauaufsichtlich zugelassenen Befestigungsmitteln.

Dämmschicht aus Mineralwolle nach DIN EN 13162,

Dicke 100 mm, Brandverhalten A1,

als Zwischensparrendämmung verlegt.

Produkt: Knauf Insulation Trennwand-Dämmplatte TP 115

oder gleichwertig.

Decklage/Bekleidung aus Gipsplatten GM-F gem. DIN EN 15283-1 Brandverhalten A1 DIN EN 13501-1, mit nichtbrennbarer, gipsbeschichteter Glasvliesummantelung: Knauf Fireboard,

dreilagig, Plattendicke 15 mm,

Verarbeitung gemäß DIN 18181.

Verspachtelung der Gipsplatten gemäß Merkblatt Nr. 2 des Bundesverbandes der Gipsindustrie e.V. Qualitätsstufe Q2 Standardverspachtelung.

Verarbeitung gemäß DIN 18181.

Ausführung gemäß Knauf Detailblatt D15.de.

System: Knauf Holzbalkendecken-System D152.de

Diese Ausführung ist eine Erweiterung zum Verwendbarkeitsnachweis Brandschutz.

Vorherige Abstimmung gem. Knauf Brandschutzordner, Abschnitt Nutzungshinweise empfohlen.

Einheit: m²

D152.de Holzbalkendecken-System, F90 Metall-UK Deckenbekleidung unter Neubau Bauart IV, GKF 25 mm + Diamant 12,5 mm

Deckenbekleidung DIN 18168-1,

Einbauhöhe: … m.

Feuerwiderstandsklasse DIN 4102-2: F90, in Verbindung mit vorhandener Holzbalkendecke als Neubau/ Altbau, teilentkernt/ entkernt. *

Bewerteter Normtrittschallpegel DIN 4109 erf. L‘nw in dB ... in Verbindung mit der Holzbalkendecke mit leichtem/ schwerem * Deckeneinschub. *

Befestigungsuntergrund: Holzbalken, Achsmaß: ... cm.

Ausführung der Unterkonstruktion aus verzinkten Stahlblechprofilen DIN 18182-1,

als Tragprofile CD 60/27,

Befestigung mit Direktabhänger/ Direktschwingabhänger *,

und bauaufsichtlich zugelassenen Befestigungsmitteln.

Dämmschicht aus Mineralwolle nach DIN EN 13162,

Dicke 100 mm, Brandverhalten A1,

als Zwischensparrendämmung verlegt.

Produkt: Knauf Insulation Trennwand-Dämmplatte TP 115

oder gleichwertig.

Decklage/Bekleidung aus Gipsplatten GKF DIN 18180:

Knauf Massivbauplatte, einlagig, Plattendicke 25 mm,

+ Knauf Diamant, einlagig, Plattendicke 12,5 mm,

Verarbeitung gemäß DIN 18181.

Verspachtelung der Gipsplatten gemäß Merkblatt Nr. 2 des Bundesverbandes der Gipsindustrie e.V. Qualitätsstufe Q2 Standardverspachtelung.

Verarbeitung gemäß DIN 18181.

Ausführung gemäß Knauf Detailblatt D15.de.

System: Knauf Holzbalkendecken-System D152.de

Diese Ausführung ist eine Erweiterung zum Verwendbarkeitsnachweis Brandschutz.

Vorherige Abstimmung gem. Knauf Brandschutzordner, Abschnitt Nutzungshinweise empfohlen.

Einheit: m²

D152.de Holzbalkendecken-System, F60 Metall-UK Unterdecke unter Neubau Bauart IV, Silentboard 2x 12,5 mm

Deckenbekleidung DIN 18168-1,

Einbauhöhe: … m.

Feuerwiderstandsklasse DIN 4102-2: F60, in Verbindung mit vorhandener Holzbalkendecke als Neubau/ Altbau, teilentkernt/ entkernt *.

Bewerteter Normtrittschallpegel DIN 4109 erf. L‘nw in dB ... in Verbindung mit der Holzbalkendecke mit leichtem/ schwerem * Deckeneinschub. *

Befestigungsuntergrund: Holzbalken, Achsmaß: ... cm.

Ausführung der Unterkonstruktion aus verzinkten Stahlblechprofilen DIN 18182-1,

als Grund- und Tragprofile CD 60/27,

Befestigung mit Direktabhänger/ Direktschwingabhänger */

Noniusabhängung mit Nonius-Hänger-Unterteil (mit Tragprofilen verschraubt)/ Kombihänger *,

und bauaufsichtlich zugelassenen Befestigungsmitteln.

Dämmschicht aus Mineralwolle nach DIN EN 13162,

Dicke 100 mm, Brandverhalten A1,

als Zwischensparrendämmung verlegt.

Produkt: Knauf Insulation Trennwand-Dämmplatte TP 115

oder gleichwertig.

Decklage/Bekleidung aus Gipsplatten GKF DIN 18180: Knauf Silentboard,

zweilagig, Plattendicke 2x 12,5 mm,

Verarbeitung gemäß DIN 18181.

Decklage/Bekleidung aus Gipsplatten GKF DIN 18180: Knauf Silentboard,

zweilagig, Plattendicke 2x 12,5 mm,

Verarbeitung gemäß DIN 18181.

Verspachtelung der Gipsplatten gemäß Merkblatt Nr. 2 des Bundesverbandes der Gipsindustrie e.V. Qualitätsstufe Q2 Standardverspachtelung.

Verarbeitung gemäß DIN 18181.

Ausführung gemäß Knauf Detailblatt D15.de.

System: Knauf Holzbalkendecken-System D152.de

Diese Ausführung ist eine Erweiterung zum Verwendbarkeitsnachweis Brandschutz.

Vorherige Abstimmung gem. Knauf Brandschutzordner, Abschnitt Nutzungshinweise empfohlen.

Einheit: m²

D152.de Holzbalkendecken-System, F60 Metall-UK Unterdecke unter Neubau Bauart IV, Piano GKF 2x 12,5 mm

Deckenbekleidung DIN 18168-1,

Einbauhöhe: … m.

Feuerwiderstandsklasse DIN 4102-2: F60, in Verbindung mit vorhandener Holzbalkendecke als Neubau/ Altbau, teilentkernt/ entkernt *.

Bewerteter Normtrittschallpegel DIN 4109 erf. L‘nw in dB ... in Verbindung mit der Holzbalkendecke mit leichtem/ schwerem * Deckeneinschub. *

Befestigungsuntergrund: Holzbalken, Achsmaß: ... cm.

Ausführung der Unterkonstruktion aus verzinkten Stahlblechprofilen DIN 18182-1,

als Grund- und Tragprofile CD 60/27,

Befestigung mit

Draht mit Öse + Ankerfix/ Kombihänger */

Direktabhänger/ Direktschwingabhänger */

Noniusabhängung mit Noniusbügel/ Nonius-Hänger-Unterteil/ Kombihänger *,

und bauaufsichtlich zugelassenen Befestigungsmitteln.

Dämmschicht aus Mineralwolle nach DIN EN 13162,

Dicke 100 mm, Brandverhalten A1,

als Zwischensparrendämmung verlegt.

Produkt: Knauf Insulation Trennwand-Dämmplatte TP 115

oder gleichwertig.

Decklage/Bekleidung aus Gipsplatten GKF DIN 18180: Feuerschutzplatte Knauf Piano,

zweilagig, Plattendicke 2x 12,5 mm,

Verarbeitung gemäß DIN 18181.

Verspachtelung der Gipsplatten gemäß Merkblatt Nr. 2 des Bundesverbandes der Gipsindustrie e.V. Qualitätsstufe Q2 Standardverspachtelung.

Verarbeitung gemäß DIN 18181.

Ausführung gemäß Knauf Detailblatt D15.de.

System: Knauf Holzbalkendecken-System D152.de

Diese Ausführung ist eine Erweiterung zum Verwendbarkeitsnachweis Brandschutz.

Vorherige Abstimmung gem. Knauf Brandschutzordner, Abschnitt Nutzungshinweise empfohlen.

Einheit: m²

D152.de Holzbalkendecken-System, F60 Metall-UK Deckenbekleidung unter Neubau Bauart IV, Piano GKF 2x 12,5 mm

Deckenbekleidung DIN 18168-1,

Einbauhöhe: … m.

Feuerwiderstandsklasse DIN 4102-2: F60, in Verbindung mit vorhandener Holzbalkendecke als Neubau/ Altbau, teilentkernt/ entkernt *.

Bewerteter Normtrittschallpegel DIN 4109 erf. L‘nw in dB ... in Verbindung mit der Holzbalkendecke mit leichtem/ schwerem * Deckeneinschub. *

Befestigungsuntergrund: Holzbalken, Achsmaß: ... cm.

Ausführung der Unterkonstruktion aus verzinkten Stahlblechprofilen DIN 18182-1,

als Tragprofile CD 60/27,

Befestigung mit Befestigungs-Clip/ Direktabhänger/ Direktschwingabhänger *

und bauaufsichtlich zugelassenen Befestigungsmitteln.

Dämmschicht aus Mineralwolle nach DIN EN 13162,

Dicke 100 mm, Brandverhalten A1,

als Zwischensparrendämmung verlegt.

Produkt: Knauf Insulation Trennwand-Dämmplatte TP 115

oder gleichwertig.

Decklage/Bekleidung aus Gipsplatten GKF DIN 18180: Feuerschutzplatte Knauf Piano,

zweilagig, Plattendicke 2x 12,5 mm,

Verarbeitung gemäß DIN 18181.

Verspachtelung der Gipsplatten gemäß Merkblatt Nr. 2 des Bundesverbandes der Gipsindustrie e.V. Qualitätsstufe Q2 Standardverspachtelung.

Verarbeitung gemäß DIN 18181.

Ausführung gemäß Knauf Detailblatt D15.de.

System: Knauf Holzbalkendecken-System D152.de

Diese Ausführung ist eine Erweiterung zum Verwendbarkeitsnachweis Brandschutz.

Vorherige Abstimmung gem. Knauf Brandschutzordner, Abschnitt Nutzungshinweise empfohlen.

Einheit: m²

D152.de Holzbalkendecken-System, F30 Metall-UK Unterdecke unter Neubau Bauart IV, Piano GKFI 12,5 mm

Deckenbekleidung DIN 18168-1,

Einbauhöhe: … m.

Feuerwiderstandsklasse DIN 4102-2: F30, in Verbindung mit vorhandener Holzbalkendecke als Neubau/ Altbau, teilentkernt/ entkernt *.

Bewerteter Normtrittschallpegel DIN 4109 erf. L‘nw in dB ... in Verbindung mit der Holzbalkendecke mit leichtem/ schwerem * Deckeneinschub. *

Befestigungsuntergrund: Holzbalken, Achsmaß: ... cm.

Ausführung der Unterkonstruktion aus verzinkten Stahlblechprofilen DIN 18182-1,

als Grund- und Tragprofile CD 60/27,

Befestigung mit

Draht mit Öse + Ankerfix/ Kombihänger */

Direktabhänger/ Direktschwingabhänger */

Noniusabhängung mit Noniusbügel/ Nonius-Hänger-Unterteil/ Kombihänger *,

und bauaufsichtlich zugelassenen Befestigungsmitteln.

Dämmschicht aus Mineralwolle nach DIN EN 13162,

Dicke 100 mm, Brandverhalten A1,

als Zwischensparrendämmung verlegt.

Produkt: Knauf Insulation Trennwand-Dämmplatte TP 115

oder gleichwertig.

Decklage/Bekleidung aus Gipsplatten GKFI DIN 18180: Feuerschutzplatte Knauf Piano imprägniert,

einlagig, Plattendicke 12,5 mm,

Verarbeitung gemäß DIN 18181.

Verspachtelung der Gipsplatten gemäß Merkblatt Nr. 2 des Bundesverbandes der Gipsindustrie e.V. Qualitätsstufe Q2 Standardverspachtelung.

Verarbeitung gemäß DIN 18181.

Ausführung gemäß Knauf Detailblatt D15.de.

System: Knauf Holzbalkendecken-System D152.de

Einheit: m²

D152.de Holzbalkendecken-System, F30 Metall-UK Deckenbekleidung unter Neubau Bauart IV, Piano GKF 12,5 mm

Deckenbekleidung DIN 18168-1,

Einbauhöhe: … m.

Feuerwiderstandsklasse DIN 4102-2: F30, in Verbindung mit vorhandener Holzbalkendecke als Neubau/ Altbau, teilentkernt/ entkernt *.

Bewerteter Normtrittschallpegel DIN 4109 erf. L‘nw in dB ... in Verbindung mit der Holzbalkendecke mit leichtem/ schwerem * Deckeneinschub. *

Befestigungsuntergrund: Holzbalken, Achsmaß: ... cm.

Ausführung der Unterkonstruktion aus verzinkten Stahlblechprofilen DIN 18182-1,

als Tragprofile CD 60/27,

Befestigung mit Befestigungs-Clip/ Direktabhänger/ Direktschwingabhänger *

und bauaufsichtlich zugelassenen Befestigungsmitteln.

Dämmschicht aus Mineralwolle nach DIN EN 13162,

Dicke 100 mm, Brandverhalten A1,

als Zwischensparrendämmung verlegt.

Produkt: Knauf Insulation Trennwand-Dämmplatte TP 115

oder gleichwertig.

Decklage/Bekleidung aus Gipsplatten GKF DIN 18180: Feuerschutzplatte Knauf Piano,

einlagig, Plattendicke 12,5 mm,

Verarbeitung gemäß DIN 18181.

Verspachtelung der Gipsplatten gemäß Merkblatt Nr. 2 des Bundesverbandes der Gipsindustrie e.V. Qualitätsstufe Q2 Standardverspachtelung.

Verarbeitung gemäß DIN 18181.

Ausführung gemäß Knauf Detailblatt D15.de.

System: Knauf Holzbalkendecken-System D152.de

Einheit: m²

D152.de Holzbalkendecken-System, Metall-UK CD DB unter Altbau entkernt * GKFI 2x12,5 mm

Deckenbekleidung DIN 18168-1,

Einbauhöhe: … m.

Befestigungsuntergrund: Holzbalken, Achsmaß: ... cm.

Ausführung der Unterkonstruktion aus verzinkten Stahlblechprofilen DIN 18182-1,

als Tragprofile CD 60/27,

abhängen mit Befestigungs-Clip,

Befestigung mit bauaufsichtlich zugelassenen Befestigungsmitteln.

Dämmschicht aus Mineralwolle nach DIN EN 13162,

Dicke 100 mm, Brandverhalten A1,

als Zwischensparrendämmung verlegt.

Produkt: Knauf Insulation Trennwand-Dämmplatte TP 115

oder gleichwertig.

Decklage/Bekleidung aus Gipsplatten GKFI DIN 18180: Feuerschutzplatte Knauf Piano imprägniert,

zweilagig, Plattendicke 2x 12,5 mm,

Verarbeitung gemäß DIN 18181.

Verspachtelung der Gipsplatten gemäß Merkblatt Nr. 2 des Bundesverbandes der Gipsindustrie e.V. Qualitätsstufe Q2 Standardverspachtelung.

Verarbeitung gemäß DIN 18181.

Ausführung gemäß Knauf Detailblatt D15.de.

System: Knauf Holzbalkendecken-System D152.de

Einheit: m²

D152.de Holzbalkendecken-System, Metall-UK CD DB unter Altbau entkernt * GKF 15 mm

Deckenbekleidung DIN 18168-1,

Einbauhöhe: … m.

Befestigungsuntergrund: Holzbalken, Achsmaß: ... cm.

Ausführung der Unterkonstruktion aus verzinkten Stahlblechprofilen DIN 18182-1,

als Tragprofile CD 60/27,

Befestigung mit Direktabhänger/ Direktschwingabhänger/ Ankerhänger *,

und bauaufsichtlich zugelassenen Befestigungsmitteln.

Decklage/Bekleidung aus Gipsplatten GKF DIN 18180: Knauf Feuerschutzplatten,

einlagig, Plattendicke 15 mm,

Verarbeitung gemäß DIN 18181.

Verspachtelung der Gipsplatten gemäß Merkblatt Nr. 2 des Bundesverbandes der Gipsindustrie e.V. Qualitätsstufe Q2 Standardverspachtelung.

Verarbeitung gemäß DIN 18181.

Ausführung gemäß Knauf Detailblatt D15.de.

System: Knauf Holzbalkendecken-System D152.de

Einheit: m²

D152.de Holzbalkendecken-System, Metall-UK CD DB unter Altbau entkernt * GKF 12,5 mm

Deckenbekleidung DIN 18168-1,

Einbauhöhe: … m.

Befestigungsuntergrund: Holzbalken, Achsmaß: ... cm.

Ausführung der Unterkonstruktion aus verzinkten Stahlblechprofilen DIN 18182-1,

als Tragprofile CD 60/27,

Befestigung mit Befestigungs-Clip/ Direktabhänger/ Direktschwingabhänger/ Ankerhänger *

und bauaufsichtlich zugelassenen Befestigungsmitteln.

Dämmschicht aus Mineralwolle nach DIN EN 13162,

Dicke 100 mm, Brandverhalten A1,

als Zwischensparrendämmung verlegt.

Produkt: Knauf Insulation Trennwand-Dämmplatte TP 115

oder gleichwertig.

Decklage/Bekleidung aus Gipsplatten GKF DIN 18180: Feuerschutzplatte Knauf Piano,

einlagig, Plattendicke 12,5 mm,

Verarbeitung gemäß DIN 18181.

Verspachtelung der Gipsplatten gemäß Merkblatt Nr. 2 des Bundesverbandes der Gipsindustrie e.V. Qualitätsstufe Q2 Standardverspachtelung.

Verarbeitung gemäß DIN 18181.

Ausführung gemäß Knauf Detailblatt D15.de.

System: Knauf Holzbalkendecken-System D152.de

Einheit: m²

D152.de Holzbalkendecken-System, Metall-UK CD Deckenbekl. unter Altbau entkernt * GKBI 12,5 mm

Deckenbekleidung DIN 18168-1,

Einbauhöhe: … m.

Befestigungsuntergrund: Holzbalken, Achsmaß: ... cm.

Ausführung der Unterkonstruktion aus verzinkten Stahlblechprofilen DIN 18182-1,

als Tragprofile CD 60/27,

Befestigung mit Befestigungs-Clip/ Direktabhänger/ Direktschwingabhänger/ Ankerhänger *

und bauaufsichtlich zugelassenen Befestigungsmitteln.

Decklage/Bekleidung aus Gipsplatten GKBI DIN 18180: Knauf Bauplatten imprägniert,

einlagig, Plattendicke 12,5 mm,

Verarbeitung gemäß DIN 18181.

Verspachtelung der Gipsplatten gemäß Merkblatt Nr. 2 des Bundesverbandes der Gipsindustrie e.V. Qualitätsstufe Q2 Standardverspachtelung.

Verarbeitung gemäß DIN 18181.

Ausführung gemäß Knauf Detailblatt D15.de.

System: Knauf Holzbalkendecken-System D152.de

Einheit: m²

D152.de Horizon Holzbalkendecken-System, Metall-UK CD UD unter Altbau entkernt * GKF 2x12,5 mm

Unterdecke DIN 18168-1,

Einbauhöhe: … m, Abhängehöhe: … cm.

Befestigungsuntergrund: Holzbalken, Achsmaß: ... cm.

Ausführung der Unterkonstruktion aus verzinkten Stahlblechprofilen DIN 18182-1,

als Grund- und Tragprofile CD 60/27,

Befestigung mit

Draht mit Öse + Ankerfix/ Kombihänger */

Direktabhänger/ Direktschwingabhänger */

Noniusabhängung mit Noniusbügel/ Nonius-Hänger-Unterteil/ Kombihänger *,

und bauaufsichtlich zugelassenen Befestigungsmitteln.

Decklage/Bekleidung aus Gipsplatten DIN 18180:

1. Lage: Knauf Platten GKB, Plattendicke 12,5 mm,

2. Lage: Knauf Horizonboard GKF, auf Kreuzfuge verlegt, Plattendicke 12,5 mm,

Verarbeitung gemäß DIN 18181.

Verspachtelung der Gipsplatten

gemäß Merkblatt Nr. 2 des Bundesverbandes der Gipsindustrie e.V. Qualitätsstufe Q3 Horizon Standardverspachtelung /

gemäß Knauf Technisches Blatt K724 Qualitätsstufe Q3 Horizon, Ausführung mit Knauf TRIAS und Knauf Fugendeckstreifen Kurt *.

Verarbeitung gemäß DIN 18181.

Ausführung gemäß Knauf Detailblatt D15.de sowie Technischem Blatt K724.de.

System: Knauf Holzbalkendecken-System D152.de Horizon

Einheit: m²

D152.de Horizon Holzbalkendecken-System, Metall-UK CD UD unter Altbau entkernt * GKF 12,5 mm

Unterdecke DIN 18168-1,

Einbauhöhe: … m, Abhängehöhe: … cm.

Befestigungsuntergrund Holzbalkendecke als Altbausubstanz,

Achsmaß der Holzbalken in cm... ,

Dicke der vorhandenen Putzschale (Schalung+Putzträger+Putzschicht) in mm: ... .

Bewerteter Normtrittschallpegel DIN 4109 erf. L‘nw in dB ... in Verbindung mit der Holzbalkendecke, *

Ausführung der Unterkonstruktion aus verzinkten Stahlblechprofilen DIN 18182-1,

als Grund- und Tragprofile CD 60/27,

Befestigung mit

Draht mit Öse + Ankerfix/ Kombihänger */

Direktabhänger/ Direktschwingabhänger */

Noniusabhängung mit Noniusbügel/ Nonius-Hänger-Unterteil/ Kombihänger *,

und bauaufsichtlich zugelassenen Befestigungsmitteln.

Decklage/Bekleidung aus Gipsplatten DIN 18180 mit vierseitig abgeflachten Kanten:

Knauf Horizonboard, auf Kreuzfuge verlegt, einlagig, Plattendicke 12,5 mm,

Verarbeitung gemäß DIN 18181.

Verspachtelung der Gipsplatten gemäß Merkblatt Nr. 2 des Bundesverbandes der Gipsindustrie e.V. Qualitätsstufe Q2 Standardverspachtelung.

Verarbeitung gemäß DIN 18181.

Ausführung gemäß Knauf Detailblatt D15.de sowie Technischem Blatt K724.de.

System: Knauf Holzbalkendecken-System D152.de Horizon

Einheit: m²

D152.de Horizon Holzbalkendecken-System, Metall-UK CD Deckenbekl. unter Altbau entkernt * GKF 2x12,5 mm

Deckenbekleidung DIN 18168-1,

Einbauhöhe: … m.

Befestigungsuntergrund: Holzbalken, Achsmaß: ... cm.

Ausführung der Unterkonstruktion aus verzinkten Stahlblechprofilen DIN 18182-1,

als Tragprofile CD 60/27,

abhängen mit Befestigungs-Clip,

Befestigung mit bauaufsichtlich zugelassenen Befestigungsmitteln.

Decklage/Bekleidung aus Gipsplatten DIN 18180:

1. Lage: Knauf Platten GKB, Plattendicke 12,5 mm,

2. Lage: Knauf Horizonboard GKF, auf Kreuzfuge verlegt, Plattendicke 12,5 mm,

Verarbeitung gemäß DIN 18181.

Verspachtelung der Gipsplatten

gemäß Merkblatt Nr. 2 des Bundesverbandes der Gipsindustrie e.V. Qualitätsstufe Q3 Horizon Standardverspachtelung /

gemäß Knauf Technisches Blatt K724 Qualitätsstufe Q3 Horizon, Ausführung mit Knauf TRIAS und Knauf Fugendeckstreifen Kurt *.

Verarbeitung gemäß DIN 18181.

Ausführung gemäß Knauf Detailblatt D15.de sowie Technischem Blatt K724.de.

System: Knauf Holzbalkendecken-System D152.de Horizon

Einheit: m²

D152.de Horizon Holzbalkendecken-System, Metall-UK CD Deckenbekl. unter Altbau entkernt * GKF 12,5 mm

Deckenbekleidung DIN 18168-1,

Einbauhöhe: … m.

Befestigungsuntergrund: Holzbalken, Achsmaß: ... cm.

Ausführung der Unterkonstruktion aus verzinkten Stahlblechprofilen DIN 18182-1,

als Tragprofile CD 60/27,

Befestigung mit Befestigungs-Clip/ Direktabhänger/ Direktschwingabhänger/ Ankerhänger *

und bauaufsichtlich zugelassenen Befestigungsmitteln.

Decklage/Bekleidung aus Gipsplatten DIN 18180 mit vierseitig abgeflachten Kanten:

Knauf Horizonboard, auf Kreuzfuge verlegt, einlagig, Plattendicke 12,5 mm,

Verarbeitung gemäß DIN 18181.

Verspachtelung der Gipsplatten gemäß Merkblatt Nr. 2 des Bundesverbandes der Gipsindustrie e.V. Qualitätsstufe Q2 Standardverspachtelung.

Verarbeitung gemäß DIN 18181.

Ausführung gemäß Knauf Detailblatt D15.de sowie Technischem Blatt K724.de.

System: Knauf Holzbalkendecken-System D152.de Horizon

Einheit: m²
