Pos.: 001

D127.de Cleaneo Complete Akustik-Plattendecke 4FK, Gerade Rundlochung 8/18 R,

Unterdecke DIN 18168-1

Schallabsorptionsgrad 0,60

Metall-UK CD 60/27 als Grund- und Tragprofil Beplankung Cleaneo Complete, 8/18 R

Knauf Cleaneo® Complete linear Designdecke D127.de

Unterdecke DIN 18168-1,

Einbauhöhe: ... m, Abhängehöhe: ... cm.

Schallabsorptionsgrad DiN eN iSO 11654 W = 0,60 (bei Konstruktionstiefe 65 mm).

Befestigungsuntergrund:

Stahlbeton/ Stahlträger, Profil ... , Achsmaß: ... cm *.

Ausführung der Unterkonstruktion aus verzinkten Stahlblechprofilen DIN 18182-1, als Grund- und Tragprofile CD 60/27,

Befestigung mit Direktabhängern */

Noniusabhängung mit Noniusbügel/ Nonius-Hänger-Unterteil/ Kombihänger *, und bauaufsichtlich zugelassenen Befestigungsmitteln.

Hinweis: Einsatz von Knauf Cleaneo Caps 8R nur in Verbindung mit Tragprofilen Knauf CD 70/27 (Material-Nr. 00448397) an den Stirnkantenstößen.

Decklage/Bekleidung aus gelochten Gipsplatten DIN 18180:

Knauf Cleaneo® Complete mit Luftreinigungseffekt, werkseits grundierten Kanten, Sichtseitenkarton in weiß/Betonoptik * und passgenauem Stufenfalz

für Verlegung ohne Fugenverspachtelung,

einlagig, Plattendicke 12,5 mm,

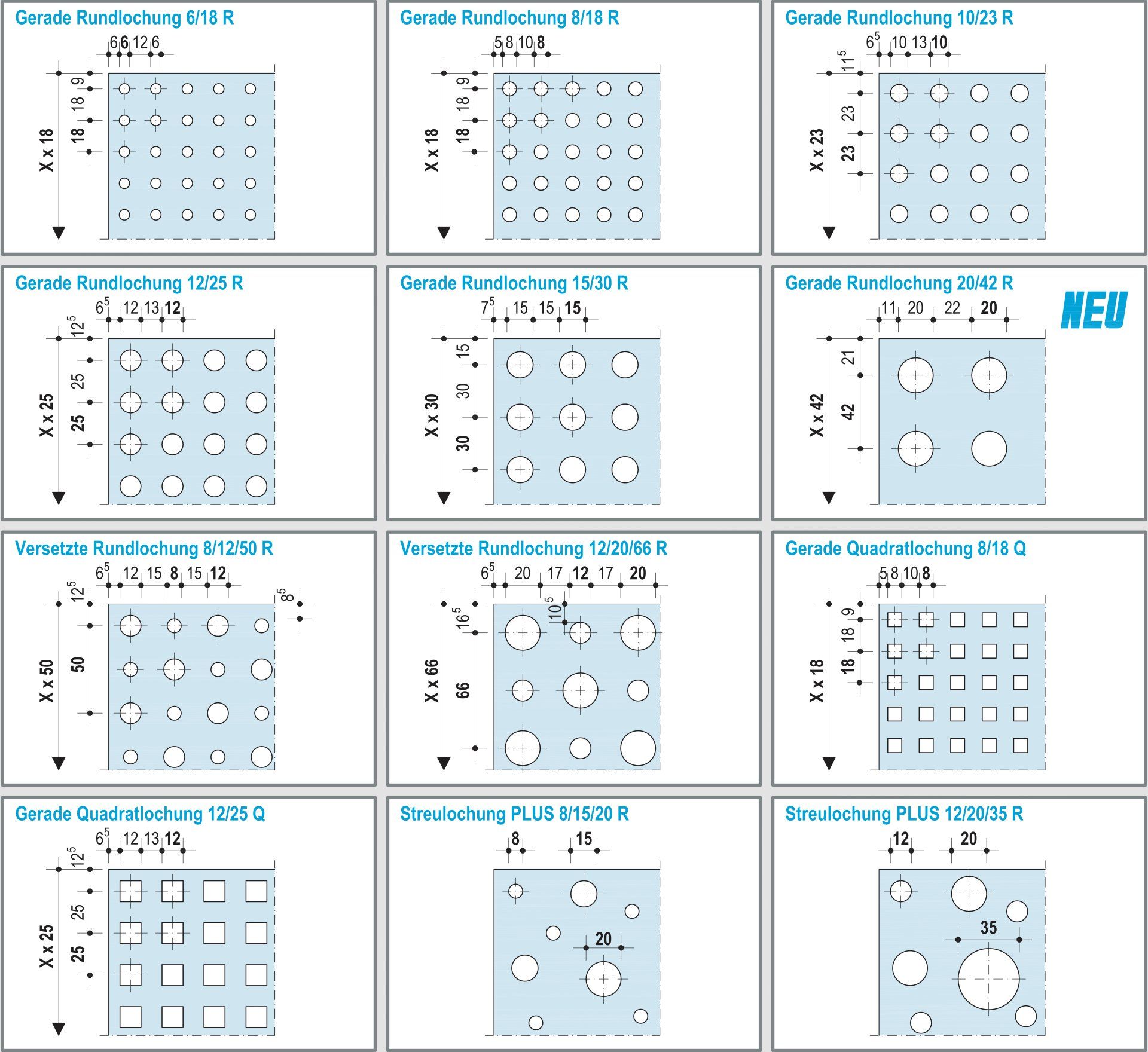

Lochbild: Gerade Rundlochung 8/18 R,

Rückseite kaschiert mit Knauf Akustikflies, Farbe schwarz,

Verarbeitung gemäß DIN 18181.

Ausführung gemäß Knauf Detailblatt D12.de,

Montage gemäß Knauf Montageanleitung TRO14L.de.

System: Knauf Cleaneo® Copmplete linear Designdecke D127.de

Menge: _________________ Einheit: m2 EP: _________________ D127.de Cleaneo Complete Akustik-Plattendecke 4FK, Gerade Rundlochung 8/18 R,

Unterdecke DIN 18168-1

Schallabsorptionsgrad 0,60

Metall-UK CD 60/27 als Grund- und Tragprofil Beplankung Cleaneo Complete, 8/18 R

Knauf Cleaneo® Complete linear Designdecke D127.de

Unterdecke DIN 18168-1,

Einbauhöhe: ... m, Abhängehöhe: ... cm.

Schallabsorptionsgrad DIN EN iSO 11654 W = 0,60 (bei Konstruktionstiefe 200 mm).

Befestigungsuntergrund:

Stahlbeton/ Stahlträger, Profil ... , Achsmaß: ... cm *.

Ausführung der Unterkonstruktion aus verzinkten Stahlblechprofilen DIN 18182-1, als Grund- und Tragprofile CD 60/27,

Befestigung mit Direktabhängern */

Noniusabhängung mit Noniusbügel/ Nonius-Hänger-Unterteil/ Kombihänger *, und bauaufsichtlich zugelassenen Befestigungsmitteln.

Hinweis: Einsatz von Knauf Cleaneo Caps 8R nur in Verbindung mit Tragprofilen Knauf CD 70/27 (Material-Nr. 00448397) an den Stirnkantenstößen.

Decklage/Bekleidung aus gelochten Gipsplatten DIN 18180:

Knauf Cleaneo® Complete mit Luftreinigungseffekt, werkseits grundierten Kanten, Sichtseitenkarton in weiß/Betonoptik * und passgenauem Stufenfalz

für Verlegung ohne Fugenverspachtelung,

einlagig, Plattendicke 12,5 mm,

Lochbild: Gerade Rundlochung 8/18 R,

Rückseite kaschiert mit Knauf Akustikflies, Farbe schwarz,

Verarbeitung gemäß DIN 18181.

Ausführung gemäß Knauf Detailblatt D12.de,

Montage gemäß Knauf Montageanleitung TRO14L.de.

System: Knauf Cleaneo® Copmplete linear Designdecke D127.de

w = 0,60 bei 65 mm

D127.de Cleaneo Complete Akustik-Plattendecke 4FK, Gerade Rundlochung 8/18 R,

Unterdecke DIN 18168-1

Schallabsorptionsgrad 0,60 (L)

Metall-UK CD 60/27 als Grund- und Tragprofil Beplankung Cleaneo Complete, 8/18 R

Knauf Cleaneo® Complete linear Designdecke D127.de

Unterdecke DIN 18168-1,

Einbauhöhe: ... m, Abhängehöhe: ... cm.

Schallabsorptionsgrad DIN EN iSO 11654 W = 0,60 (L) (bei Konstruktionstiefe 400 mm).

Befestigungsuntergrund:

Stahlbeton/ Stahlträger, Profil ... , Achsmaß: ... cm *.

Ausführung der Unterkonstruktion aus verzinkten Stahlblechprofilen DIN 18182-1, als Grund- und Tragprofile CD 60/27,

Befestigung mit Direktabhängern */

Noniusabhängung mit Noniusbügel/ Nonius-Hänger-Unterteil/ Kombihänger *, und bauaufsichtlich zugelassenen Befestigungsmitteln.

Hinweis: Einsatz von Knauf Cleaneo Caps 8R nur in Verbindung mit Tragprofilen Knauf CD 70/27 (Material-Nr. 00448397) an den Stirnkantenstößen.

Decklage/Bekleidung aus gelochten Gipsplatten DIN 18180:

Knauf Cleaneo® Complete mit Luftreinigungseffekt, werkseits grundierten Kanten, Sichtseitenkarton in weiß/Betonoptik * und passgenauem Stufenfalz

für Verlegung ohne Fugenverspachtelung,

einlagig, Plattendicke 12,5 mm,

Lochbild: Gerade Rundlochung 8/18 R,

Rückseite kaschiert mit Knauf Akustikflies, Farbe schwarz,

Verarbeitung gemäß DIN 18181.

Ausführung gemäß Knauf Detailblatt D12.de,

Montage gemäß Knauf Montageanleitung TRO14L.de.

System: Knauf Cleaneo® Copmplete linear Designdecke D127.de

Menge:

Pos.: 004

D127.de Cleaneo Complete Akustik-Plattendecke 4FK, Gerade Rundlochung 8/18 R,

Unterdecke DIN 18168-1

Schallabsorptionsgrad 0,70

Metall-UK CD 60/27 als Grund- und Tragprofil Mineralwolle Dämmschicht 20 mm TP 120 A Beplankung Cleaneo Complete, 8/18 R

Knauf Cleaneo® Complete linear Designdecke D127.de

Unterdecke DIN 18168-1,

Einbauhöhe: ... m, Abhängehöhe: ... cm.

Schallabsorptionsgrad DiN eN iSO 11654 W = 0,70 (bei Konstruktionstiefe 65 mm).

Befestigungsuntergrund:

Stahlbeton/ Stahlträger, Profil ... , Achsmaß: ... cm *.

Ausführung der Unterkonstruktion aus verzinkten Stahlblechprofilen DIN 18182-1, als Grund- und Tragprofile CD 60/27,

Befestigung mit Direktabhängern */

Noniusabhängung mit Noniusbügel/ Nonius-Hänger-Unterteil/ Kombihänger *, und bauaufsichtlich zugelassenen Befestigungsmitteln.

Hinweis: Einsatz von Knauf Cleaneo Caps 8R nur in Verbindung mit Tragprofilen Knauf CD 70/27 (Material-Nr. 00448397) an den Stirnkantenstößen.

Dämmschicht aus Mineralwolle nach DIN EN 13162,

Dicke 20 mm, längenbezogener Strömungswiderstand ≥ 10 kPa·s/m2. Produkt: Knauf Insulation Akustik-Dämmplatte TP 120 A

oder gleichwertig.

Decklage/Bekleidung aus gelochten Gipsplatten DIN 18180:

Knauf Cleaneo® Complete mit Luftreinigungseffekt, werkseits grundierten Kanten, Sichtseitenkarton in weiß/Betonoptik * und passgenauem Stufenfalz

für Verlegung ohne Fugenverspachtelung,

einlagig, Plattendicke 12,5 mm,

Lochbild: Gerade Rundlochung 8/18 R,

Rückseite kaschiert mit Knauf Akustikflies, Farbe schwarz,

Verarbeitung gemäß DIN 18181.

Ausführung gemäß Knauf Detailblatt D12.de,

Montage gemäß Knauf Montageanleitung TRO14L.de.

System: Knauf Cleaneo® Copmplete linear Designdecke D127.de

Menge:

Pos.: 005

D127.de Cleaneo Complete Akustik-Plattendecke 4FK, Gerade Rundlochung 8/18 R,

Unterdecke DIN 18168-1

Schallabsorptionsgrad 0,65

Metall-UK CD 60/27 als Grund- und Tragprofil Mineralwolle Dämmschicht 20 mm TP 120 A Beplankung Cleaneo Complete, 8/18 R

Knauf Cleaneo® Complete linear Designdecke D127.de

Unterdecke DIN 18168-1,

Einbauhöhe: ... m, Abhängehöhe: ... cm.

Schallabsorptionsgrad DIN EN iSO 11654 W = 0,65 (bei Konstruktionstiefe 200 mm).

Befestigungsuntergrund:

Stahlbeton/ Stahlträger, Profil ... , Achsmaß: ... cm *.

Ausführung der Unterkonstruktion aus verzinkten Stahlblechprofilen DIN 18182-1, als Grund- und Tragprofile CD 60/27,

Befestigung mit Direktabhängern */

Noniusabhängung mit Noniusbügel/ Nonius-Hänger-Unterteil/ Kombihänger *, und bauaufsichtlich zugelassenen Befestigungsmitteln.

Hinweis: Einsatz von Knauf Cleaneo Caps 8R nur in Verbindung mit Tragprofilen Knauf CD 70/27 (Material-Nr. 00448397) an den Stirnkantenstößen.

Dämmschicht aus Mineralwolle nach DIN EN 13162,

Dicke 20 mm, längenbezogener Strömungswiderstand ≥ 10 kPa·s/m2. Produkt: Knauf Insulation Akustik-Dämmplatte TP 120 A

oder gleichwertig.

Decklage/Bekleidung aus gelochten Gipsplatten DIN 18180:

Knauf Cleaneo® Complete mit Luftreinigungseffekt, werkseits grundierten Kanten, Sichtseitenkarton in weiß/Betonoptik * und passgenauem Stufenfalz

für Verlegung ohne Fugenverspachtelung,

einlagig, Plattendicke 12,5 mm,

Lochbild: Gerade Rundlochung 8/18 R,

Rückseite kaschiert mit Knauf Akustikflies, Farbe schwarz,

Verarbeitung gemäß DIN 18181.

Ausführung gemäß Knauf Detailblatt D12.de,

Montage gemäß Knauf Montageanleitung TRO14L.de.

System: Knauf Cleaneo® Copmplete linear Designdecke D127.de

Menge:

Pos.: 006

D127.de Designpanel Akustik-Plattendecke 4AK, Tangent T3L4,

Unterdecke DIN 18168-1 Schallabsorptionsgrad 0,55

Metall-UK CD 60/27 als Grund- und Tragprofil Beplankung Designpanel AK, Tangent T3L4 Knauf 4AK Designpanel D127.de

Unterdecke DIN 18168-1,

Einbauhöhe: ... m, Abhängehöhe: ... cm.

w = 0,55 bei 200 mm

Schallabsorptionsgrad DIN EN iSO 11654 W = 0,55 (bei Konstruktionstiefe 200 mm).

Befestigungsuntergrund:

Stahlbeton/ Stahlträger, Profil ... , Achsmaß: ... cm *.

Ausführung der Unterkonstruktion aus verzinkten Stahlblechprofilen DIN 18182-1, als Grund- und Tragprofile CD 60/27,

Befestigung mit Direktabhängern */

Noniusabhängung mit Noniusbügel/ Nonius-Hänger-Unterteil/ Kombihänger *, und bauaufsichtlich zugelassenen Befestigungsmitteln.

Decklage/Bekleidung aus gelochten Gipsplatten DIN 18180: Knauf Designpanel AK,

einlagig, Plattendicke 12,5 mm,

Lochbild: Tangent T3L4,

Rückseite kaschiert mit Knauf Akustikflies, Farbe weiß/schwarz/... *, Ausführung der Fugen: gespachtelt,

Verarbeitung gemäß DIN 18181.

Ausführung gemäß Knauf Detailblatt D12.de, System: Knauf 4AK Designpanel D127.de

5

GP: _________________

Pos.: 007

D127.de Designpanel Akustik-Plattendecke 4AK, Micro M2F 900x2700,

Unterdecke DIN 18168-1

Schallabsorptionsgrad 0,50

Metall-UK CD 60/27 als Grund- und Tragprofil Mineralwolle Dämmschicht 20 mm TP 120 A Beplankung Designpanel AK, Micro M2F 900x2700 Knauf 4AK Designpanel D127.de

Unterdecke DIN 18168-1,

Einbauhöhe: ... m, Abhängehöhe: ... cm.

Schallabsorptionsgrad DIN EN iSO 11654 W = 0,50 (bei Konstruktionstiefe 200 mm).

Befestigungsuntergrund:

Stahlbeton/ Stahlträger, Profil ... , Achsmaß: ... cm *.

Ausführung der Unterkonstruktion aus verzinkten Stahlblechprofilen DIN 18182-1, als Grund- und Tragprofile CD 60/27,

Befestigung mit Direktabhängern */

Noniusabhängung mit Noniusbügel/ Nonius-Hänger-Unterteil/ Kombihänger *, und bauaufsichtlich zugelassenen Befestigungsmitteln.

Dämmschicht aus Mineralwolle nach DIN EN 13162,

Dicke 20 mm, längenbezogener Strömungswiderstand ≥ 10 kPa·s/m2. Produkt: Knauf Insulation Akustik-Dämmplatte TP 120 A

oder gleichwertig.

Decklage/Bekleidung aus gelochten Gipsplatten DIN 18180: Knauf Designpanel AK,

einlagig, Plattendicke 12,5 mm,

Lochbild: Micro M2F 900x2700,

Rückseite kaschiert mit Knauf Akustikflies, Farbe weiß/schwarz/... *, Ausführung der Fugen: gespachtelt,

Verarbeitung gemäß DIN 18181.

Ausführung gemäß Knauf Detailblatt D12.de, System: Knauf 4AK Designpanel D127.de

Menge: _________________ Einheit: m2 EP: _________________ D127.de Cleaneo Akustik-Plattendecke UFF, Versetzte Rundlochung 8/12/50 R,

Unterdecke DIN 18168-1

Schallabsorptionsgrad 0,60 (L)

Metall-UK CD 60/27 als Grund- und Tragprofil Knauf Cleaneo® Akustik UFF Designdecke D127.de

Unterdecke DIN 18168-1,

Einbauhöhe: ... m, Abhängehöhe: ... cm.

Pos.: 008

w = 0,60 bei 400 mm

Menge: _________________ Einheit: m2 EP: _________________

GP: _________________

Schallabsorptionsgrad DIN EN iSO 11654 W = 0,60 (L) (bei Konstruktionstiefe 400 mm).

Befestigungsuntergrund:

Stahlbeton/ Stahlträger, Profil ... , Achsmaß: ... cm *.

Ausführung der Unterkonstruktion aus verzinkten Stahlblechprofilen DIN 18182-1, als Grund- und Tragprofile CD 60/27,

Befestigung mit Direktabhängern */

Noniusabhängung mit Noniusbügel/ Nonius-Hänger-Unterteil/ Kombihänger *, und bauaufsichtlich zugelassenen Befestigungsmitteln.

Decklage/Bekleidung aus gelochten Gipsplatten DIN 18180: Knauf Cleaneo UFF mit Luftreinigungseffekt,

werkseits grundierten Kanten, Stufenfalz als Abstandhalter, einlagig, Plattendicke 12,5 mm,

Lochbild: Versetzte Rundlochung 8/12/50 R,

Rückseite kaschiert mit Knauf Akustikflies, Farbe weiß/schwarz/... *, Ausführung der Fugen: gespachtelt,

Verarbeitung gemäß DIN 18181.

Ausführung gemäß Knauf Detailblatt D12.de,

Montage gemäß Knauf Montageanleitung TRO14FF.de. System: Knauf Cleaneo® Akustik UFF Designdecke D127.de

Menge: _________________ Einheit: m2 EP:

D127.de Cleaneo Akustik-Plattendecke UFF, Gerade Rundlochung 6/18 R,

Unterdecke DIN 18168-1

Schallabsorptionsgrad 0,45

Metall-UK CD 60/27 als Grund- und Tragprofil Knauf Cleaneo® Akustik UFF Designdecke D127.de

Unterdecke DIN 18168-1,

Einbauhöhe: ... m, Abhängehöhe: ... cm.

Schallabsorptionsgrad DIN EN iSO 11654 W = 0,45 (bei Konstruktionstiefe 400 mm).

Befestigungsuntergrund:

Stahlbeton/ Stahlträger, Profil ... , Achsmaß: ... cm *.

Ausführung der Unterkonstruktion aus verzinkten Stahlblechprofilen DIN 18182-1, als Grund- und Tragprofile CD 60/27,

Befestigung mit Direktabhängern */

Noniusabhängung mit Noniusbügel/ Nonius-Hänger-Unterteil/ Kombihänger *, und bauaufsichtlich zugelassenen Befestigungsmitteln.

Decklage/Bekleidung aus gelochten Gipsplatten DIN18180: Knauf Cleaneo UFF mit Luftreinigungseffekt,

werkseits grundierten Kanten, Stufenfalz als Abstandhalter, einlagig, Plattendicke 12,5 mm,

Lochbild: Gerade Rundlochung 6/18 R,

Rückseite kaschiert mit Knauf Akustikflies, Farbe weiß/schwarz/... *, Ausführung der Fugen: gespachtelt,

Verarbeitung gemäß DIN 18181.

Ausführung gemäß Knauf Detailblatt D12.de,

Montage gemäß Knauf Montageanleitung TRO14FF.de. System: Knauf Cleaneo® Akustik UFF Designdecke D127.de

Menge: _________________ Einheit: m2 EP: _________________

Pos.: 010

D127.de Cleaneo Akustik-Plattendecke linear, Gerade Rundlochung 10/23 R,

Unterdecke DIN 18168-1

Schallabsorptionsgrad 0,65

Metall-UK CD 60/27 als Grund- und Tragprofil Mineralwolle Dämmschicht 20 mm TP 120 A Beplankung Cleaneo Akustik linear, 10/23 R

Knauf Cleaneo® Akustik linear Designdecke D127.de

Unterdecke DIN 18168-1,

Einbauhöhe: ... m, Abhängehöhe: ... cm.

w = 0,65 bei 200 mm, MW

Schallabsorptionsgrad DIN EN iSO 11654 W = 0,65 (bei Konstruktionstiefe 200 mm).

Befestigungsuntergrund:

Stahlbeton/ Stahlträger, Profil ... , Achsmaß: ... cm *.

Ausführung der Unterkonstruktion aus verzinkten Stahlblechprofilen DIN 18182-1, als Grund- und Tragprofile CD 60/27,

Befestigung mit Direktabhängern */

Noniusabhängung mit Noniusbügel/ Nonius-Hänger-Unterteil/ Kombihänger *, und bauaufsichtlich zugelassenen Befestigungsmitteln.

Dämmschicht aus Mineralwolle nach DIN EN 13162,

Dicke 20 mm, längenbezogener Strömungswiderstand ≥ 10 kPa·s/m2. Produkt: Knauf Insulation Akustik-Dämmplatte TP 120 A

oder gleichwertig.

Decklage/Bekleidung aus gelochten Gipsplatten DIN 18180:

Knauf Cleaneo® Akustik linear mit Luftreinigungseffekt, werkseits grundierten Kanten, hochweißem Sichtseitenkarton und passgenauem Stufenfalz

für Verlegung ohne Fugenverspachtelung.

einlagig, Plattendicke 12,5 mm,

Lochbild: Gerade Rundlochung 10/23 R,

Rückseite kaschiert mit Knauf Akustikflies, Farbe weiß/schwarz/... *.

Verarbeitung gemäß DIN 18181.

Ausführung gemäß Knauf Detailblatt D12.de,

Montage gemäß Knauf Montageanleitung TRO14L.de.

System: Knauf Cleaneo® Akustik linear Designdecke D127.de

Menge:

Pos.: 011

D127.de Cleaneo Akustik-Plattendecke UFF, Streulochung RE,

Unterdecke DIN 18168-1

Schallabsorptionsgrad 0,55

Metall-UK CD 60/27 als Grund- und Tragprofil Mineralwolle Dämmschicht 20 mm TP 120 A

Knauf Cleaneo® Akustik UFF Designdecke D127.de

Unterdecke DIN 18168-1,

Einbauhöhe: ... m, Abhängehöhe: ... cm.

w = 0,55 bei 65 mm, MW

Pos.: 012

D127.de Cleaneo Akustik-Plattendecke UFF, Streulochung 12/20/35 R,

Unterdecke DIN 18168-1

Schallabsorptionsgrad 0,45

Metall-UK CD 60/27 als Grund- und Tragprofil Knauf Cleaneo® Akustik UFF Designdecke D127.de

Unterdecke DIN 18168-1,

Einbauhöhe: ... m, Abhängehöhe: ... cm.

w = 0,45 bei 65 mm

Schallabsorptionsgrad DIN EN iSO 11654 W = 0,55 (bei Konstruktionstiefe 65 mm).

Befestigungsuntergrund:

Stahlbeton/ Stahlträger, Profil ... , Achsmaß: ... cm *.

Ausführung der Unterkonstruktion aus verzinkten Stahlblechprofilen DIN 18182-1, als Grund- und Tragprofile CD 60/27,

Befestigung mit Direktabhängern */

Noniusabhängung mit Noniusbügel/ Nonius-Hänger-Unterteil/ Kombihänger *, und bauaufsichtlich zugelassenen Befestigungsmitteln.

Dämmschicht aus Mineralwolle nach DIN EN 13162,

Dicke 20 mm, längenbezogener Strömungswiderstand ≥ 10 kPa·s/m2. Produkt: Knauf Insulation Akustik-Dämmplatte TP 120 A

oder gleichwertig.

Decklage/Bekleidung aus gelochten Gipsplatten DIN 18180: Knauf Cleaneo UFF mit Luftreinigungseffekt,

werkseits grundierten Kanten, Stufenfalz als Abstandhalter, einlagig, Plattendicke 12,5 mm,

Lochbild: Streulochung RE,

Rückseite kaschiert mit Knauf Akustikflies, Farbe weiß/schwarz/... *, Ausführung der Fugen: gespachtelt,

Verarbeitung gemäß DIN 18181.

Ausführung gemäß Knauf Detailblatt D12.de,

Montage gemäß Knauf Montageanleitung TRO14FF.de. System: Knauf Cleaneo® Akustik UFF Designdecke D127.de

Menge: ____

Schallabsorptionsgrad DiN eN iSO 11654 W = 0,45 (bei Konstruktionstiefe 65 mm).

Befestigungsuntergrund:

Stahlbeton/ Stahlträger, Profil ... , Achsmaß: ... cm *.

Ausführung der Unterkonstruktion aus verzinkten Stahlblechprofilen DIN 18182-1, als Grund- und Tragprofile CD 60/27,

Befestigung mit Direktabhängern */

Noniusabhängung mit Noniusbügel/ Nonius-Hänger-Unterteil/ Kombihänger *, und bauaufsichtlich zugelassenen Befestigungsmitteln.

Decklage/Bekleidung aus gelochten Gipsplatten DIN 18180: Knauf Cleaneo UFF mit Luftreinigungseffekt,

werkseits grundierten Kanten, Stufenfalz als Abstandhalter, einlagig, Plattendicke 12,5 mm,

Lochbild: Streulochung PLUS 12/20/35 R,

Rückseite kaschiert mit Knauf Akustikflies, Farbe weiß/schwarz/... *, Ausführung der Fugen: gespachtelt,

Verarbeitung gemäß DIN 18181.

Ausführung gemäß Knauf Detailblatt D12.de,

Montage gemäß Knauf Montageanleitung TRO14FF.de. System: Knauf Cleaneo® Akustik UFF Designdecke D127.de

Menge:

Pos.: 013

D127.de Cleaneo Akustik-Plattendecke UFF, Versetzte Rundlochung 12/20/66 R,

Unterdecke DIN 18168-1

Schallabsorptionsgrad 0,60 (L)

Metall-UK CD 60/27 als Grund- und Tragprofil Knauf Cleaneo® Akustik UFF Designdecke D127.de

Unterdecke DIN 18168-1,

Einbauhöhe: ... m, Abhängehöhe: ... cm.

Schallabsorptionsgrad DIN EN iSO 11654 W = 0,60 (L) (bei Konstruktionstiefe 200 mm).

Befestigungsuntergrund:

Stahlbeton/ Stahlträger, Profil ... , Achsmaß: ... cm *.

Ausführung der Unterkonstruktion aus verzinkten Stahlblechprofilen DIN 18182-1, als Grund- und Tragprofile CD 60/27,

Befestigung mit Direktabhängern */

Noniusabhängung mit Noniusbügel/ Nonius-Hänger-Unterteil/ Kombihänger *, und bauaufsichtlich zugelassenen Befestigungsmitteln.

Decklage/Bekleidung aus gelochten Gipsplatten DIN 18180: Knauf Cleaneo UFF mit Luftreinigungseffekt,

werkseits grundierten Kanten, Stufenfalz als Abstandhalter, einlagig, Plattendicke 12,5 mm,

Lochbild: Versetzte Rundlochung 12/20/66 R,

Rückseite kaschiert mit Knauf Akustikflies, Farbe weiß/schwarz/... *, Ausführung der Fugen: gespachtelt,

Verarbeitung gemäß DIN 18181.

Ausführung gemäß Knauf Detailblatt D12.de,

Montage gemäß Knauf Montageanleitung TRO14FF.de. System: Knauf Cleaneo® Akustik UFF Designdecke D127.de

Menge: _________________ Einheit: m2 EP: _________________

Pos.: 014

D127.de Cleaneo Akustik-Plattendecke 4SK, Streulochung 8/15/20 R,

Unterdecke DIN 18168-1

Schallabsorptionsgrad 0,50

Metall-UK CD 60/27 als Grund- und Tragprofil Beplankung Cleaneo Akustik SK, 8/15/20 R

Knauf Cleaneo® Akustik SK Designdecke D127.de

Unterdecke DIN 18168-1,

Einbauhöhe: ... m, Abhängehöhe: ... cm.

w = 0,50 bei 200 mm

Schallabsorptionsgrad DIN EN iSO 11654 W = 0,50 (bei Konstruktionstiefe 200 mm).

Befestigungsuntergrund:

Stahlbeton/ Stahlträger, Profil ... , Achsmaß: ... cm *.

Ausführung der Unterkonstruktion aus verzinkten Stahlblechprofilen DIN 18182-1, als Grund- und Tragprofile CD 60/27,

Befestigung mit Direktabhängern */

Noniusabhängung mit Noniusbügel/ Nonius-Hänger-Unterteil/ Kombihänger *, und bauaufsichtlich zugelassenen Befestigungsmitteln.

Decklage/Bekleidung aus gelochten Gipsplatten DIN 18180: Knauf Cleaneo® Akustik SK mit Luftreinigungseffekt, einlagig, Plattendicke 12,5 mm,

Lochbild: Streulochung PLUS 8/15/20 R,

Rückseite kaschiert mit Knauf Akustikflies, Farbe weiß/schwarz/... *, Ausführung der Fugen: gespachtelt,

Verarbeitung gemäß DIN 18181.

Ausführung gemäß Knauf Detailblatt D12.de,

Montage gemäß Knauf Montageanleitung TRO14.de.

System: Knauf Cleaneo® Akustik SK Designdecke D127.de

Menge:

Pos.: 015

D127.de Cleaneo Akustik-Plattendecke 4SK, Gerade Quadratlochung 12/25 Q,

Unterdecke DIN 18168-1

Schallabsorptionsgrad 0,80

Metall-UK CD 60/27 als Grund- und Tragprofil Mineralwolle Dämmschicht 20 mm TP 120 A Beplankung Cleaneo Akustik SK, 12/25 Q

Knauf Cleaneo® Akustik SK Designdecke D127.de

Unterdecke DIN 18168-1,

Einbauhöhe: ... m, Abhängehöhe: ... cm.

Schallabsorptionsgrad DIN EN iSO 11654 W = 0,80 (bei Konstruktionstiefe 65 mm).

Befestigungsuntergrund:

Stahlbeton/ Stahlträger, Profil ... , Achsmaß: ... cm *.

Ausführung der Unterkonstruktion aus verzinkten Stahlblechprofilen DIN 18182-1, als Grund- und Tragprofile CD 60/27,

Befestigung mit Direktabhängern */

Noniusabhängung mit Noniusbügel/ Nonius-Hänger-Unterteil/ Kombihänger *, und bauaufsichtlich zugelassenen Befestigungsmitteln.

Dämmschicht aus Mineralwolle nach DIN EN 13162,

Dicke 20 mm, längenbezogener Strömungswiderstand ≥ 10 kPa·s/m2. Produkt: Knauf Insulation Akustik-Dämmplatte TP 120 A

oder gleichwertig.

Decklage/Bekleidung aus gelochten Gipsplatten DIN 18180: Knauf Cleaneo® Akustik SK mit Luftreinigungseffekt, einlagig, Plattendicke 12,5 mm,

Lochbild: Gerade Quadratlochung 12/25 Q,

Rückseite kaschiert mit Knauf Akustikflies, Farbe weiß/schwarz/... *, Ausführung der Fugen: gespachtelt,

Verarbeitung gemäß DIN 18181.

Ausführung gemäß Knauf Detailblatt D12.de,

Montage gemäß Knauf Montageanleitung TRO14.de.

System: Knauf Cleaneo® Akustik SK Designdecke D127.de

Menge: _________________ Einheit: m2 EP: _________________ D127.de Cleaneo Akustik-Plattendecke 4SK, Gerade Quadratlochung 8/18 Q,

Unterdecke DIN 18168-1

Schallabsorptionsgrad 0,65

Metall-UK CD 60/27 als Grund- und Tragprofil Beplankung Cleaneo Akustik SK, 8/18 Q

Knauf Cleaneo® Akustik SK Designdecke D127.de

Unterdecke DIN 18168-1,

Einbauhöhe: ... m, Abhängehöhe: ... cm.

w = 0,80 bei 65 mm, MW

Pos.: 016

w = 0,65 bei 200 mm

Schallabsorptionsgrad DIN EN iSO 11654 W = 0,65 (bei Konstruktionstiefe 200 mm).

Befestigungsuntergrund:

Stahlbeton/ Stahlträger, Profil ... , Achsmaß: ... cm *.

Ausführung der Unterkonstruktion aus verzinkten Stahlblechprofilen DIN 18182-1, als Grund- und Tragprofile CD 60/27,

Befestigung mit Direktabhängern */

Noniusabhängung mit Noniusbügel/ Nonius-Hänger-Unterteil/ Kombihänger *, und bauaufsichtlich zugelassenen Befestigungsmitteln.

Decklage/Bekleidung aus gelochten Gipsplatten DIN 18180: Knauf Cleaneo® Akustik SK mit Luftreinigungseffekt, einlagig, Plattendicke 12,5 mm,

Lochbild: Gerade Quadratlochung 8/18 Q,

Rückseite kaschiert mit Knauf Akustikflies, Farbe weiß/schwarz/... *, Ausführung der Fugen: gespachtelt,

Verarbeitung gemäß DIN 18181.

Ausführung gemäß Knauf Detailblatt D12.de,

Montage gemäß Knauf Montageanleitung TRO14.de.

System: Knauf Cleaneo® Akustik SK Designdecke D127.de

Menge:

Knauf Cleaneo® Akustik SK/ FF/ linear * Designdecke D127

Unterdecke DIN 18168-1, Einbauhöhe in m .........., Abhängehöhe in cm ............. .

Schallabsorptionsgrad DIN EN ISO 11654 αW = .............,* (bei Konstruktionstiefe 65/ 200/ 400 * mm).

Besondere Anforderungen: Ballwurfsicherheit nach DIN 18032-3.*

Befestigungsuntergrund Stahlbeton/ Holzbalken, Achsmaß in cm ............. */ Stahlträger, Profil .............., Achsmaß in cm ............. *.

Unterkonstruktion aus verzinkten Stahlblechprofilen DIN 18182-1, als Grund- und Tragprofile, abhängen mit Direktabhänger/ Noniusabhängung *, bauaufsichtlich zugelassenem Befestigungsmittel.

Decklage / Bekleidung aus gelochten/ geschlitzten * Gipsplatten DIN 18180

a)* Knauf Cleaneo® Akustik SK mit Luftreinigungseffekt,

Verarbeitung DIN 18181, einlagig, Plattendicke 12,5/ 15 * mm,

Lochbild: Design ...................., Lochung ....................,

Rückseite kaschiert mit Knauf Akustikvlies, Farbe weiß/ schwarz/ ............ *, Ausführung der Fugen: gespachtelt/ .......... *,

b)* Knauf Cleaneo® Akustik FF mit Luftreinigungseffekt,

werkseits grundierten Kanten, Stufenfalz als Abstandhalter,

Verarbeitung DIN 18181, einlagig, Plattendicke 12,5 mm,

Lochbild: Design ...................., Lochung ....................,

Rückseite kaschiert mit Knauf Akustikvlies, Farbe weiß/ schwarz/ ............ *, Ausführung der Fugen: gespachtelt.

c)* Knauf Cleaneo® Akustik linear mit Luftreinigungseffekt, werkseits grundierten Kanten, hochweißem Sichtseitenkarton und passgenauem Stufenfalz

für Verlegung ohne Fugenverspachtelung.

Verarbeitung DIN 18181, einlagig, Plattendicke 12,5 mm,

Lochbild: Design ...................., Lochung ....................,

Rückseite kaschiert mit Knauf Akustikvlies, Farbe weiß/ schwarz/ ............ *.

Dämmschicht aus Mineralwolle nach DIN EN 13162, Dicke 20 mm, längenbezogener Strömungswiderstand ≥ 10 kPa·s/m2. *

Erzeugnis: Knauf Insulation Akustik-Dämmplatte TP 120 A oder gleichwertig.

Ausführung gemäß Knauf Detailblatt D12,

Montage gemäß Knauf Montageanleitung TRO14/ TRO14FF/ TRO14L *.

Erzeugnis/ System: Knauf Cleaneo® Akustik SK/ FF/ linear * Designdecke D127

.......... m2
