Unterdecke DIN 18168-1,

Einbauhöhe: … m, Abhängehöhe: … cm.

Feuerwiderstandsklasse DIN 4102-2: F30,

für die Unterdecke allein bei Brandbeanspruchung vom Deckenzwischenraum zum Schutz des darunter liegenden Raumes.

Befestigungsuntergrund:

Stahlbeton/ Stahlträger, Profil ... , Achsmaß: ... cm *.

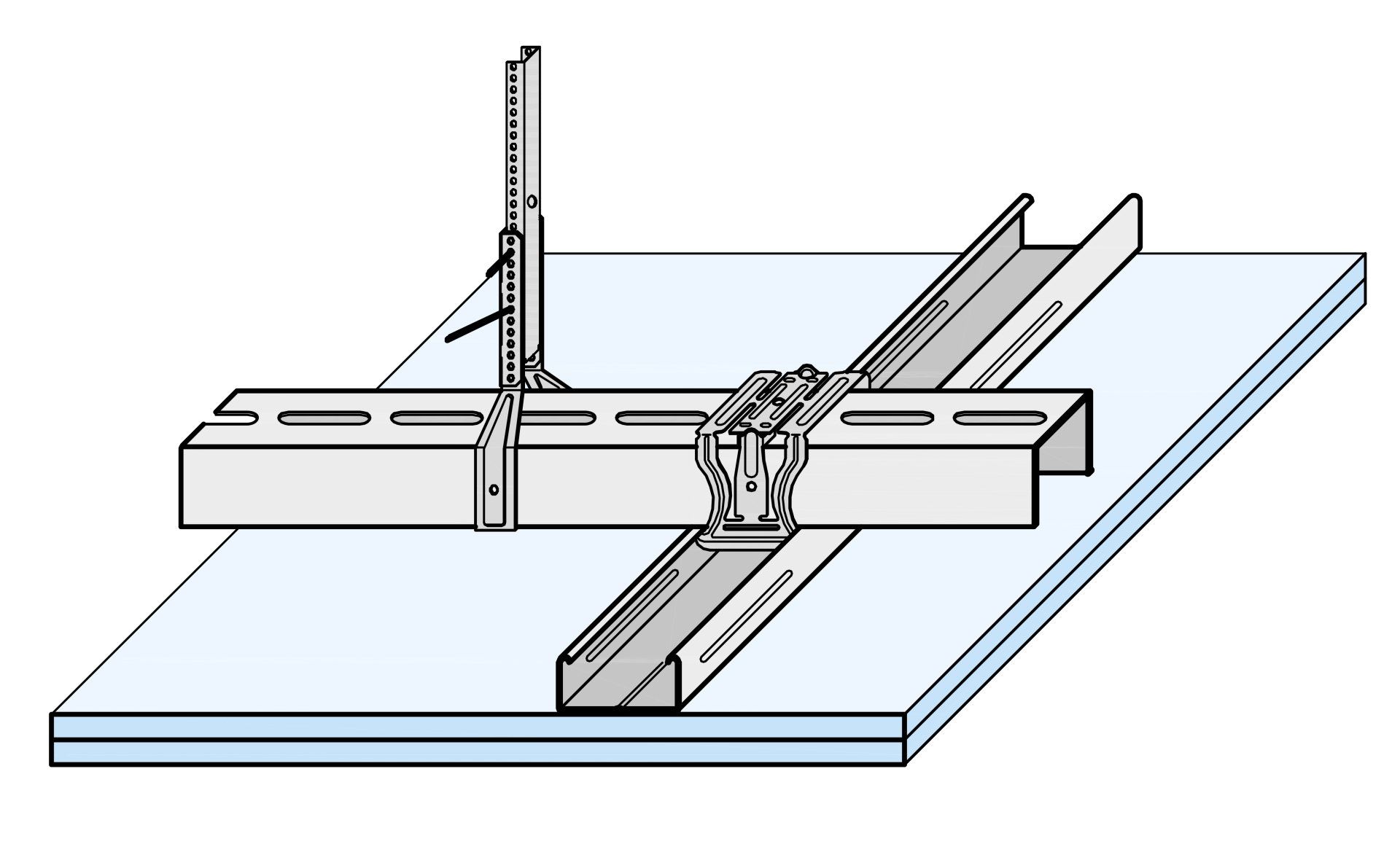

Ausführung der Unterkonstruktion aus verzinkten Stahlblechprofilen DIN 18182-1,

als Grundprofile UA 50/40 und Tragprofile CD 60/27,

Befestigung mit Noniusabhängung mit Noniusbügel UA,

und bauaufsichtlich zugelassenen Befestigungsmitteln.

Dämmschicht aus Mineralwolle nach DIN EN 13162,

zweilagig, Dicke 2x 60 mm, Mindestrohdichte 50 kg/m³,

Baustoffklasse A, Schmelzpunkt mind. 1000 °C,

durchgängig auf den Grund- und Tragprofilen verlegt sowie 100 mm breite Streifen auf den Grundprofilen.

Produkt: Knauf Insulation Feuerschutz-Dämmplatte DPF-50

oder gleichwertig.

Decklage/Bekleidung aus imprägnierten Hartgipsplatten GKFI DIN 18180: Knauf Diamant,

einlagig, Plattendicke 15 mm,

Befestigung mit Diamantschrauben XTN.

Verarbeitung gemäß DIN 18181.

Verspachtelung der Gipsplatten gemäß Merkblatt Nr. 2 des Bundesverbandes der Gipsindustrie e.V. Qualitätsstufe Q2 Standardverspachtelung.

Verarbeitung gemäß DIN 18181.

Ausführung gemäß Knauf Detailblatt D11.de.

System: Knauf Plattendecke D116.de

Diese Ausführung ist eine Erweiterung zum Verwendbarkeitsnachweis Brandschutz.

Vorherige Abstimmung gem. Knauf Brandschutzordner, Abschnitt Nutzungshinweise empfohlen.

Einheit: m²

D116.de - Unterdecke F30 vu, Grund- und Tragprofil UA 50 und CD 60/27, Piano GKF 2x 12,5 mm

Unterdecke DIN 18168-1,

Einbauhöhe: … m, Abhängehöhe: … cm.

Feuerwiderstandsklasse DIN 4102-2: F30,

für die Unterdecke allein bei Brandbeanspruchung von unten zum Schutz der Rohdecke und des Deckenzwischenraumes.

Befestigungsuntergrund:

Stahlbeton/ Stahlträger, Profil ... , Achsmaß: ... cm *.

Ausführung der Unterkonstruktion aus verzinkten Stahlblechprofilen DIN 18182-1,

als Grundprofile UA 50/40 und Tragprofile CD 60/27,

Befestigung mit Noniusabhängung mit Noniusbügel UA,

und bauaufsichtlich zugelassenen Befestigungsmitteln.

Decklage/Bekleidung aus Gipsplatten GKF DIN 18180: Feuerschutzplatte Knauf Piano,

zweilagig, Plattendicke 2x 12,5 mm,

Verarbeitung gemäß DIN 18181.

Verspachtelung der Gipsplatten gemäß Merkblatt Nr. 2 des Bundesverbandes der Gipsindustrie e.V. Qualitätsstufe Q2 Standardverspachtelung.

Verarbeitung gemäß DIN 18181.

Ausführung gemäß Knauf Detailblatt D11.de.

System: Knauf Plattendecke D116.de

Diese Ausführung ist eine Erweiterung zum Verwendbarkeitsnachweis Brandschutz.

Vorherige Abstimmung gem. Knauf Brandschutzordner, Abschnitt Nutzungshinweise empfohlen.

Einheit: m²

D116.de - Unterdecke F90 vu, Grund- und Tragprofil UA 50 und CD 60/27, Fireboard 2x 20 mm

Unterdecke DIN 18168-1,

Einbauhöhe: … m, Abhängehöhe: … cm.

Feuerwiderstandsklasse DIN 4102-2: F90,

für die Unterdecke allein bei Brandbeanspruchung von unten zum Schutz der Rohdecke und des Deckenzwischenraumes.

Befestigungsuntergrund:

Stahlbeton/ Stahlträger, Profil ... , Achsmaß: ... cm *.

Ausführung der Unterkonstruktion aus verzinkten Stahlblechprofilen DIN 18182-1,

als Grundprofile UA 50/40 und Tragprofile CD 60/27,

Befestigung mit Noniusabhängung mit Noniusbügel UA,

und bauaufsichtlich zugelassenen Befestigungsmitteln.

Decklage/Bekleidung aus Gipsplatten GM-F gem. DIN EN 15283-1 Brandverhalten A1 DIN EN 13501-1, mit nichtbrennbarer, gipsbeschichteter Glasvliesummantelung: Knauf Fireboard,

zweilagig, Plattendicke 2x 20 mm,

Verarbeitung gemäß DIN 18181.

Verspachtelung der Gipsplatten gemäß Merkblatt Nr. 2 des Bundesverbandes der Gipsindustrie e.V. Qualitätsstufe Q2 Standardverspachtelung.

Verarbeitung gemäß DIN 18181.

Ausführung gemäß Knauf Detailblatt D11.de.

System: Knauf Plattendecke D116.de

Diese Ausführung ist eine Erweiterung zum Verwendbarkeitsnachweis Brandschutz.

Vorherige Abstimmung gem. Knauf Brandschutzordner, Abschnitt Nutzungshinweise empfohlen.

Einheit: m²

D116.de - Unterdecke F30 i.V.m. Rohdecke I, Diamant 15 mm, Abhängehöhe ≥ 40 mm

Deckenbekleidung DIN 18168-1,

Einbauhöhe: … m.

Feuerwiderstandsklasse DIN 4102-2: F30,

in Verbindung mit Rohdecke der Bauart I DIN 4102-4.

Befestigungsuntergrund:

Stahlbeton/ Stahlträger, Profil ... , Achsmaß: ... cm *.

Ausführung der Unterkonstruktion aus verzinkten Stahlblechprofilen DIN 18182-1,

als Grundprofile UA 50/40 und Tragprofile CD 60/27,

Befestigung mit Noniusabhängung mit Noniusbügel UA,

und bauaufsichtlich zugelassenen Befestigungsmitteln.

Decklage/Bekleidung aus Gipsplatten GKFI DIN 18180: Knauf Diamant,

einlagig, Plattendicke 15 mm,

Verarbeitung gemäß DIN 18181.

Verspachtelung der Gipsplatten gemäß Merkblatt Nr. 2 des Bundesverbandes der Gipsindustrie e.V. Qualitätsstufe Q2 Standardverspachtelung.

Verarbeitung gemäß DIN 18181.

Ausführung gemäß Knauf Detailblatt D11.de.

System: Knauf Plattendecke D112.de

Diese Ausführung ist eine Erweiterung zum Verwendbarkeitsnachweis Brandschutz.

Vorherige Abstimmung gem. Knauf Brandschutzordner, Abschnitt Nutzungshinweise empfohlen.

Einheit: m²
