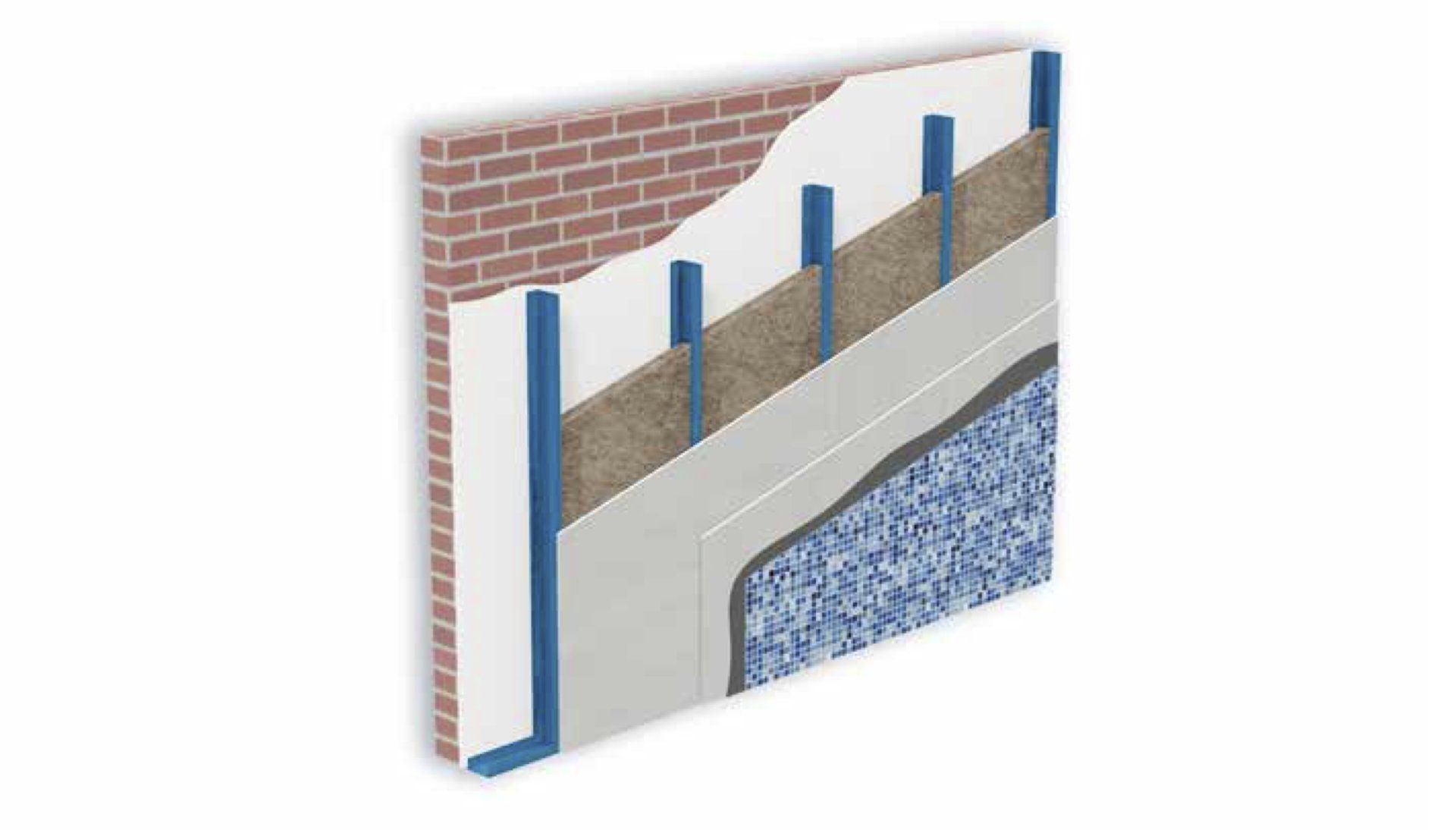

W685.de Freistehende Vorsatzschale C5M

wird mit einer Unterkonstruktion aus Stahlblechprofilen CW 50/75/100 als Einfachständer freistehend vor der Grundwand ausgeführt. Die Beplankung beim System W685.de ist einlagig und wird mit AQUAPANEL Cement Board Indoor ausgeführt.

Die Beplankungsqualität sowie der Korrosionsschutz des Ständerwerks beeinflussen die Tauglichkeit hinsichtlich Wassereinwirkung. Durch die freistehende Ausführung können beliebig große Wandhohlräume realisiert werden. Es besteht keine Abhängigkeit zur Festigkeit der Grundwand.

W685.de Freistehende Vorsatzschale C5M, CW 50 (a = 625 mm), Aquapanel Indoor 12,5 mm, Wandhöhe ≤ 2,55 m

Informationen anfordern

Freistehende Vorsatzschale als einseitig beplankte leichte Trennwand DIN 4103-1,

Einbaubereich 1/ 2 *.

Bewertetes Schalldämm-Maß DIN 4109 Rw,R = in dB ...

in Verbindung mit vorhandener Wand,

flächenbezogene Masse in kg/m² ... .*

Wanddicke: … mm

(Wanddicke ≥ 72,5 mm)

Hohlraumtiefe: ≥ 60 mm

Wandhöhe: … m

(max. zul. Wandhöhe: 2,55 m)

Umlaufende Anschlüsse starr,

vorhandener Befestigungsuntergrund Stahlbeton/ Mauerwerk ... / Leichtbeton *,

Ausführung mit Unterkonstruktion aus korrosionsgeschützten Stahlblechprofilen

DIN 18182-1,

Metallständer CW 50 C5M, Boden und Deckenanschlüsse mit Randprofilen

UW 50/40/06 C5M,

Befestigung mit bauaufsichtlich zugelassenen Befestigungsmitteln unter Berücksichtigung

des Korrosionsschutzes.

Beplankung aus Zementbauplatten DIN EN 12467:

AQUAPANEL Cement Board Indoor, einlagig, Plattendicke 12,5 mm,

kraftschlüssige Fugenverklebung mit AQUAPANEL Fugenkleber,

Verschraubung mit AQUAPANEL Maxi Schrauben,

Verarbeitung gemäß Knauf Technische Broschüre NA.de.

Verspachtelung der Aquapanel Cement Board Indoor gemäß Technischer Broschüre NA.de, Qualitätsstufe AQ2 Standardverspachtelung.

Ausführung gemäß Knauf Detailblatt NA.de.

System: Knauf Vorsatzschale W685.de mit Aquapanel Technologie

Einheit: m²

Einsatzbereiche

Diese speziellen Trockenbausysteme kommen zur Anwendung, wenn in Feucht- und Nassräumen Installationen (Elektro, Sanitär …) sowie Tragständer für Sanitärobjekte eingebaut werden.

Wandhöhe ≤ 4,00 m

Informationen anfordern

Freistehende Vorsatzschale als einseitig beplankte leichte Trennwand DIN 4103-1,

Einbaubereich 1/ 2 *.

Bewertetes Schalldämm-Maß DIN 4109 Rw,R = in dB ...

in Verbindung mit vorhandener Wand,

flächenbezogene Masse in kg/m² ... .*

Wanddicke: … mm

(Wanddicke ≥ 122,5 mm)

Hohlraumtiefe: ≥ 110 mm

Wandhöhe: … m

(max. zul. Wandhöhe: 4,00 m)

Umlaufende Anschlüsse starr,

vorhandener Befestigungsuntergrund Stahlbeton/ Mauerwerk ... / Leichtbeton *,

Ausführung mit Unterkonstruktion aus korrosionsgeschützten Stahlblechprofilen

DIN 18182-1,

Metallständer CW 100 C5M, Boden und Deckenanschlüsse mit Randprofilen

UW 100/40 C5M,

Befestigung mit bauaufsichtlich zugelassenen Befestigungsmitteln unter Berücksichtigung

des Korrosionsschutzes.

Beplankung aus Zementbauplatten DIN EN 12467:

AQUAPANEL Cement Board Indoor, einlagig, Plattendicke 12,5 mm,

kraftschlüssige Fugenverklebung mit AQUAPANEL Fugenkleber,

Verschraubung mit AQUAPANEL Maxi Schrauben,

Verarbeitung gemäß Knauf Technische Broschüre NA.de.

Verspachtelung der Aquapanel Cement Board Indoor gemäß Technischer Broschüre NA.de, Qualitätsstufe AQ2 Standardverspachtelung.

Ausführung gemäß Knauf Detailblatt NA.de.

System: Knauf Vorsatzschale W685.de mit Aquapanel Technologie

Einheit: m²
