W623C.de - Akustik Wandbekleidung Diamant + Cleaneo Akustik 33% ≤ 10,00 m, CD 60/27 (312,5 mm), 8/18 R, αw = 0,75 (H), MW 30 mm, Ballwurfsicher

Wandbekleidung, innen

Schallabsorptionsgrad DiN eN iSO 11654 αW = 0,75 (H)

Wandhöhe: … m

(max. zul. Wandhöhe: 10,00 m)

Wanddicke: … mm

(Wanddicke ≥ 65 mm)

Hohlraumtiefe: ≥ 40 mm

Befestigungsuntergrund Stahlbeton/ Mauerwerk ... / Holz/ Leichtbeton *.

Unterkonstruktion aus verzinkten Stahlblechprofilen DIN 18182-1,

Ständerprofile Knauf CD 60/27,

im gelochten Bereich mit Plattenstreifen Diamant 12,5 mm,

mit Direktabhängern/ Direktschwingabhängern *

an der bestehenden Wand befestigt,

Befestigung mit bauaufsichtlich zugelassenen Befestigungsmitteln.

Dämmschicht aus Mineralwolle nach DIN EN 13162, einlagig, Dicke 30 mm,

Produkt: Knauf Insulation Akustik-Dämmplatte TP 120 A oder gleichwertig.*

Beplankung einseitig aus Gipsplatten GKFI DIN 18180:

Knauf Diamant, 2x 12,5 mm (geschlossener Flächenanteil),

Knauf Cleaneo® Akustik Platte 2x 12,5 mm (33 % gelochter Flächenanteil),

Lochbild: Gerade Rundlochung 8/18 R,

Ballwurfsicherheit nach DIN 18032-2,

Verschraubung mit Diamant-Schraube XTN und Senkkopfschraube SN.

Verspachtelung der Gipsplatten gemäß Merkblatt Nr. 2 des Bundesverbandes der Gipsindustrie e.V. Qualitätsstufe Q2 Standardverspachtelung,

Verarbeitung gemäß DIN 18181.

Ausführung gemäß Knauf Broschüre Cleaneo Akustik Wandsysteme AK04.de.

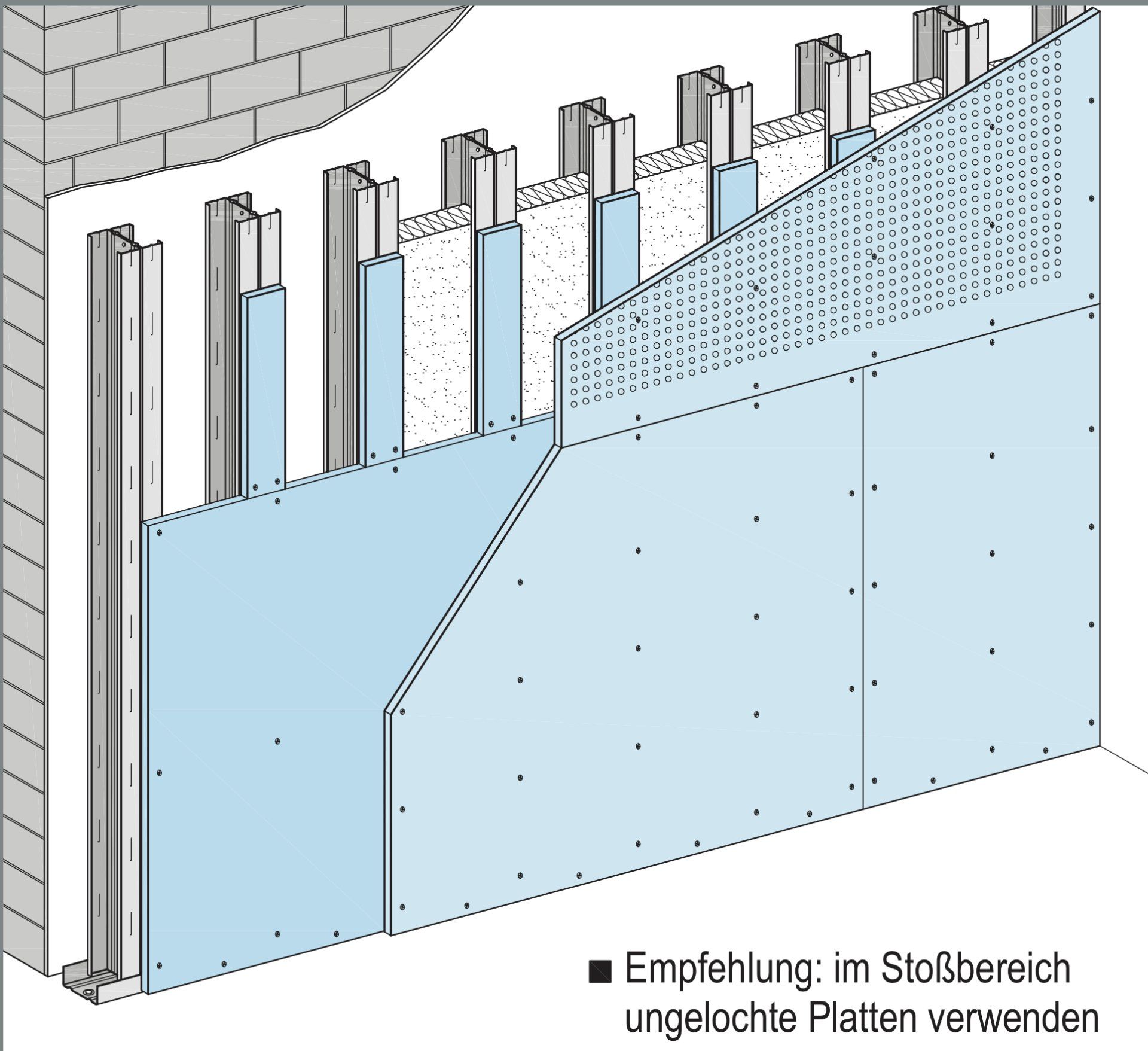

System: Knauf Akustik Wandbekleidung mit Plattenstreifen W623C.de

Einheit: m²

Freistehende Vorsatzschale DIN 4103-1, Einbaubereich 1/ 2 *, Höhe in m ..................., Dicke 75/ 87,5/ 100/ 112,5/ 125 * mm,bewertetes Schalldämm-Maß DIN 4109 Rw,R in dB ............, *in Verbindung mit vorhandener Wand, fl ächenbezogene Masse in kg/m² ...................., *Wärmedurchgangskoeffizient DIN 4108-2, U-Wert in W/(m²K) ................, * mit luftdichter Dampfbremsfolie, sd-Wert 2/ 100/ .......... * m,Erzeugnis: Knauf Insulation LDS 2 Silk/ LDS 100 * oder gleichwertig. *umlaufende Anschlüsse starr, vorhandener Befestigungsuntergrund ..............................,Unterkonstruktion aus verzinkten Stahlblechprofilen DIN 18182-1, Metallständer CW 50/ 75/ 100 *. Dämmschicht aus Mineralwolle nach DIN EN 13162, Dicke 30/ 40/ 50/ 60/ 70/ 80 * mm, Mindestrohdichte in kg/m³ ..................., * mit einer Wärmeleitfähigkeit λ = 0,040 W/(mK),*längenbezogener Strömungswiderstand nach DIN EN 29053: r ≥ 5 kPa∙s/m²,* Erzeugnis: Knauf Insulation Thermolan TI 140 T/ TP 115 * oder gleichwertig. *Beplankung aus Gipsplatten DIN 18180: Knauf Diamant/ GKB/ GKBI/ GKF/ GKFI *, Verarbeitung gemäß DIN 18181, einlagig/ zweilagig *, Plattendicke 12,5/ 2x12,5 * mm.Verspachtelung der Gipsplatten gemäß Merkblatt Nr. 2 (IGG, Dezember 2007)Qualitätsstufe Q1 Grundverspachtelung zur Aufnahme von Putzen/ .......... */Qualitätsstufe Q2 Standardverspachtelung *.Anschlüsse an flankierende Bauteile luftdicht spachteln. *Ausführung gemäß Knauf Detailblatt W61.Erzeugnis/ System: Knauf Vorsatzschale W625/ W626 *

W623D.de - Akustik Wandbekleidung mit Hutprofil Diamant + Cleaneo Akustik 33% ≤ 10,00 m, CD 60/27 (625 mm), 8/18 Q, αw = 0,80 (H), MW 30 mm

Wandbekleidung, innen

Schallabsorptionsgrad DiN eN iSO 11654 αW = 0,80 (H)

Wandhöhe: … m

(max. zul. Wandhöhe: 10,00 m)

Wanddicke: … mm

(Wanddicke ≥ 65 mm)

Hohlraumtiefe: ≥ 40 mm

Befestigungsuntergrund Stahlbeton/ Mauerwerk ... / Holz/ Leichtbeton *.

Unterkonstruktion aus verzinkten Stahlblechprofilen DIN 18182-1,

Ständerprofile Knauf CD 60/27,

Hutprofile 98/15 zur Aufnahme von Cleaneo Akustik im Abstand von ≤ 333 mm,

mit Direktabhängern/ Direktschwingabhängern *

an der bestehenden Wand befestigt,

Befestigung mit bauaufsichtlich zugelassenen Befestigungsmitteln.

Dämmschicht aus Mineralwolle nach DIN EN 13162, einlagig, Dicke 30 mm,

Produkt: Knauf Insulation Akustik-Dämmplatte TP 120 A oder gleichwertig.*

Beplankung einseitig aus Gipsplatten GKFI DIN 18180:

Knauf Diamant, 15 + 12,5 mm (geschlossener Flächenanteil),

Knauf Cleaneo® Akustik Platte 12,5 mm (33 % gelochter Flächenanteil),

Lochbild: Gerade Quadratlochung 8/18 Q,

Verschraubung mit Diamant-Schraube XTN und Senkkopfschraube SN.

Verspachtelung der Gipsplatten gemäß Merkblatt Nr. 2 des Bundesverbandes der Gipsindustrie e.V. Qualitätsstufe Q2 Standardverspachtelung,

Verarbeitung gemäß DIN 18181.

Ausführung gemäß Knauf Broschüre Cleaneo Akustik Wandsysteme AK04.de.

System: Knauf Akustik Wandbekleidung mit Hutprofil W623D.de

Einheit: m²
