Nichttragende innere Trennwand DIN 4103-1 als Montagewand,

Feuerwiderstandsklasse DIN 4102-2: F90.

Rechenwert des bewerteten Schalldämm-Maßes Rw,R = 66 dB.

Wandhöhe: … m

(max. zul. Wandhöhe: 5,05 m)

Wanddicke: 125 mm

Umlaufende Anschlüsse starr,

vorhandener Befestigungsuntergrund Stahlbeton/ Mauerwerk ... / Leichtbeton *,

Ausführung mit Unterkonstruktion aus verzinkten Stahlblechprofilen DIN 18182-1,

Metallständer CW 75, Boden und Deckenanschlüsse mit Randprofilen UW 75/40,

Befestigung mit bauaufsichtlich zugelassenen Befestigungsmitteln.

Dämmschicht aus Mineralwolle nach DIN EN 13162, Dicke 40/ 60/ 80 * mm,

Wärmeleitfähigkeit λ ≤ 0,040 W/(mK),*

längenbezogener Strömungswiderstand nach DIN EN 29053: r ≥ 5 kPa·s/m²,*

einlagig, dicht stoßen, abrutschsicher verlegen,

Produkte: Knauf Insulation Trennwand-Dämmrolle TI 140 T/ Trennwand-Dämmplatte TP 115 *

oder gleichwertig. *

Beplankung beidseitig aus Gipsplatten DIN 18180: Knauf Safeboard,

zweilagig, Plattendicke 2x 12,5 mm,

Verschraubung mit Diamant-Schraube XTN,

Verarbeitung gemäß DIN 18181.

Beplankung beidseitig aus Gipsplatten DIN 18180: Knauf Safeboard,

zweilagig, Plattendicke 2x 12,5 mm,

Verschraubung mit Diamant-Schraube XTN,

Verarbeitung gemäß DIN 18181.

Verspachtelung der Gipsplatten gemäß Merkblatt Nr. 2 des Bundesverbandes der Gipsindustrie e.V. Qualitätsstufe Q2 Standardverspachtelung.

Verarbeitung gemäß DIN 18181.

Ausführung gemäß Technische Broschüre Knauf Sicherheitstechnik.

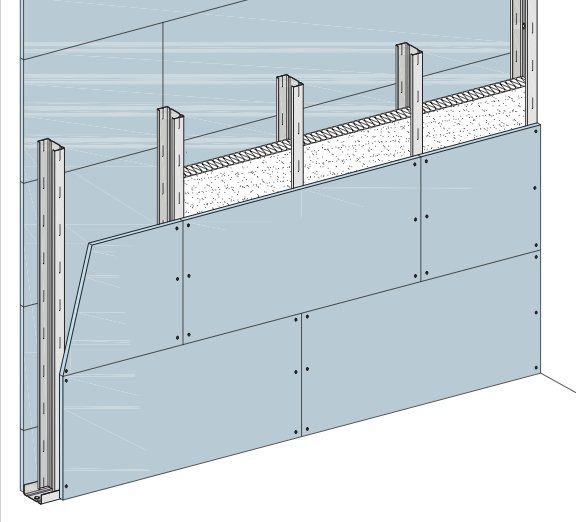

System: Knauf Strahlenschutzwand K131.de

Diese Ausführung ist eine Erweiterung zum Verwendbarkeitsnachweis Brandschutz.

Vorherige Abstimmung gem. Knauf Brandschutzordner, Abschnitt Nutzungshinweise empfohlen.

Einheit: m²

Nichttragende innere Trennwand DIN 4103-1 als Montagewand,

Feuerwiderstandsklasse DIN 4102-2: F90.

Rechenwert des bewerteten Schalldämm-Maßes Rw,R = 69 dB.

Wandhöhe: … m

(max. zul. Wandhöhe: 9,00 m)

Wanddicke: 175 mm

Umlaufende Anschlüsse starr,

vorhandener Befestigungsuntergrund Stahlbeton/ Mauerwerk ... / Leichtbeton *,

Ausführung mit Unterkonstruktion aus verzinkten Stahlblechprofilen DIN 18182-1,

Metallständer CW 100, Boden und Deckenanschlüsse mit Randprofilen UW 100/40,

Befestigung mit bauaufsichtlich zugelassenen Befestigungsmitteln.

Dämmschicht aus Mineralwolle nach DIN EN 13162, Dicke 40/ 60/ 80 * mm,

Wärmeleitfähigkeit λ ≤ 0,040 W/(mK),*

längenbezogener Strömungswiderstand nach DIN EN 29053: r ≥ 5 kPa·s/m²,*

einlagig, dicht stoßen, abrutschsicher verlegen,

Produkte: Knauf Insulation Trennwand-Dämmrolle TI 140 T/ Trennwand-Dämmplatte TP 115 *

oder gleichwertig. *

Beplankung beidseitig aus Gipsplatten DIN 18180:

Beplankung innen:

Knauf Safeboard, zweilagig, Plattendicke 2x 12,5 mm,

Beplankung außen:

Knauf Diamant, einlagig, Plattendicke 12,5 mm,

Verschraubung mit Diamant-Schraube XTN,

Verarbeitung gemäß DIN 18181.

Beplankung beidseitig aus Gipsplatten DIN 18180:

Beplankung innen:

Knauf Safeboard, zweilagig, Plattendicke 2x 12,5 mm,

Beplankung außen:

Knauf Diamant, einlagig, Plattendicke 12,5 mm,

Verschraubung mit Diamant-Schraube XTN,

Verarbeitung gemäß DIN 18181.

Verspachtelung der Gipsplatten gemäß Merkblatt Nr. 2 des Bundesverbandes der Gipsindustrie e.V. Qualitätsstufe Q2 Standardverspachtelung.

Verarbeitung gemäß DIN 18181.

Ausführung gemäß Technische Broschüre Knauf Sicherheitstechnik.

System: Knauf Strahlenschutzwand K131.de

Diese Ausführung ist eine Erweiterung zum Verwendbarkeitsnachweis Brandschutz.

Vorherige Abstimmung gem. Knauf Brandschutzordner, Abschnitt Nutzungshinweise empfohlen.

Einheit: m²

Das Ständerwerk wird umlaufend mit den angrenzenden Bauteilen verbunden.

Im Wandhohlraum können Dämmstoffe bei Schall-/Wärme- und Brandschutz-Anforderungen sowie Elektro-/Sanitär-Installationen ein- gebaut werden, wobei auf den durchgängigen Strahlenschutz zu achten ist (ggf. Hinterlgung/Umhausung von Durchbrüchen und Ein- bauten). Bewegungsfugen des Rohbaus sind in die Konstruktion der Strahlenschutzwände zu übernehmen. Bei durchlaufenden Wänden sind im Abstand von ca. 15 m Bewegungsfugen erforderlich.

Der Einbau von Strahlenschutz-Türen in Knauf Strahlenschutzwände ist möglich, Ausführung der Türöffnungen analog Seite 32 und nach Angaben des Türherstellers.
