OWAconstruct Corpus Q2 - LED Leuchte tunable white, Höhe 300mm
OWAconstruct Corpus Q2 - LED Leuchte (tunable white)
Bezeichnung: LED-Leuchte als Gesamtpaket
Serie: OWAconstruct
Hersteller: OWA
Einsatz: OWA-Deckensystem Corpus
Länge x Breite (mm): 520 x 520
Höhe (mm): 300 (gesamt 317 inkl. Betriebsgerät)
Art.-Nr. : 00079701
VPE (Stck): 1
Technische Daten:
Lichtfarbe: tunable white, DALI-dimmbar
Schutzart (IP): 20
Eingangsspannung: 220 - 240 V,50 - 60 Hz,DC
Lichtstrom (lm): 6100
Leistungsaufnahme (W): 53
Leuchtengewicht Stück (kg): ca. 11
Bestehend aus:
LED-Panel:
Länge x Breite (mm): 520 x 520
Höhe (mm): 25
Art.-Nr. : 00079258
VPE (Stck): 1
Q2 Diffusor:
Länge x Breite (mm): 520 x 520
Höhe (mm): 300
Art.-Nr. : 00079260
VPE (Stck): 1
Abhängeset:
Drahtseil, Länge 1500 mm
Art.-Nr. : 00071319
VPE (Stck): 1
LED-Panel, Q2 Diffusor und Abhängeset müssen nicht
separat bestellt werden, sind im Lieferumfang
Art.-Nr. : 00079701 und Preis enthalten!
Montagekurzbeschreibung:
Die Elektroanschlüsse werden bauseits durchgeführt.
Klein- und Abhängeteile sind mit dem Montagestückpreis
abgegolten.
Preis für abnahmefähige Leistung
(EUR/Stück): '.........'
OWAconstruct System Corpus 40mm

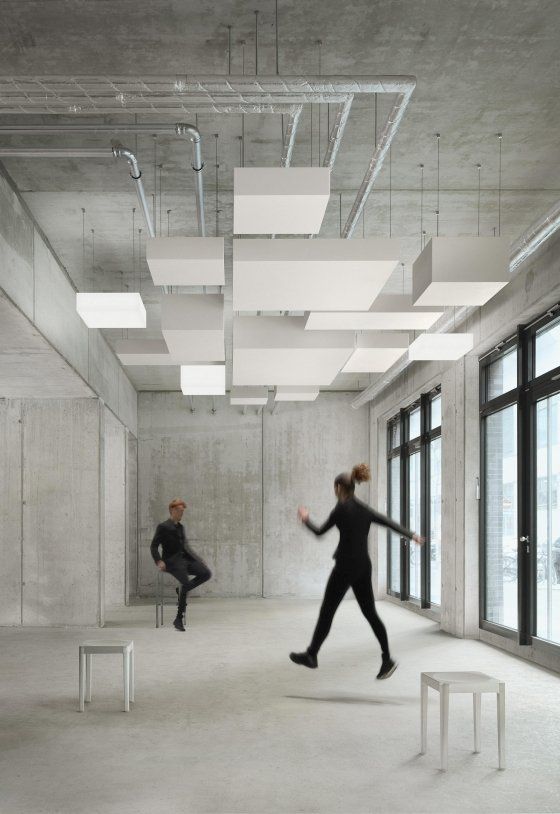

OWAconsult Deckensegel Corpus aus Glaswolleplatten
Bezeichnung: Deckensegel mit Seilabhängung
Serie: OWAconsult collection
Hersteller: OWA
Einsatz: Deckensegel für frei wählbare Kombinationen
Auswahl Deckensegelgröße LxBxH (mm):
Corpus S1
520x520x150, Art.-Nr.: 00074869, VPE (Stck): 1
Stück: '..........'
Corpus S2
520x520x300, Art.-Nr.: 00074870, VPE (Stck): 1
Stück: '..........'
Corpus M1
1120x520x150, Art.-Nr.: 00074871, VPE (Stck): 1
Stück: '..........'
Corpus M2
1120x520x300, Art.-Nr.: 00074872, VPE (Stck): 1
Stück: '..........'
Corpus L1
1120x1120x150, Art.-Nr.: 00074873, VPE (Stck): 1
Stück: '..........'
Corpus L2
1120x1120x300, Art.-Nr.: 00074874, VPE (Stck): 1
Stück: '..........'
Corpus XL1
1120x1720x150, Art.-Nr.: 00074875, VPE (Stck): 1
Stück: '..........'
Corpus XL2
1120x1720x300, Art.-Nr.: 00074876, VPE (Stck): 1
Stück: '..........'
Corpus XXL1
1120x2320x150, Art.-Nr.: 00074877, VPE (Stck): 1
Stück: '..........'
Corpus XXL2
1120x2320x300, Art.-Nr.: 00074878, VPE (Stck): 1
Stück: '..........'
Technische Daten:
Verwendbarkeitsnachweis gemäß EU-Bau PVO:
CE-Kennzeichen und Leistungserklärung (DoP)
Formaldehydklasse: FH 1
Abgabe VOC: TVOC 1
Oberfläche: vlieskaschiert
Farbe: weiß
Baustoffklasse: A2-s1,d0 nach DIN EN 13501-1
Plattenstärke: 40 mm
Kante: scharfkantig
Schallabsorption:
Alpha w = 1,00, Absorptionsklasse A (EN ISO 11654)
NRC = 0,95 (ASTM E 1264)
Feuchtigkeitsbeständigkeit: bis 95% RH
Konstruktionskurzbeschreibung entsprechend der
DS 1019 Corpus und DIN EN 13964.
Stahlseilabhängung
Montageset für Corpus S1 bis L2 und XXL1 und XXL 2
Art.-Nr. 00071588
Montageset enthält 4 Stück Seilsets bestehend aus:
Drahtseil, Länge (mm): 1500
Seilversteller mit Sicherheitshaken
Deckenbefestiger M6
Stück: '..........'
(1 Set für Corpus S1, S2, M1, M2, L1, L2)
Stück: '..........'
(2 Sets für Corpus XXL1 und XXL2)
Montageset für Corpus XL1 und XL 2
Art.-Nr. 00071589
Montageset enthält 6 Stück Seilsets bestehend aus:
Drahtseil, Länge (mm): 1500
Seilversteller mit Sicherheitshaken
Deckenbefestiger M6
Stück: '..........'
Montagesets sind im Preis enthalten.
Rohdecke: '..........'
UK-Rohdecke bis UK-Deckensegel:
Abhängehöhe (mm): '..........'
OKF-Fußboden bis UK-Deckensegel:
Einbauhöhe (mm): '..........'
Montagekurzbeschreibung:
Die Bohrungen für die 4, 6 oder 8 Stück Deckenbe-
festiger einmessen und erstellen. Abstände der Bohr-
ungen gemäß der Markierungen auf der Rückseite der
Deckensegel übertragen. Die Spiralabhänger in die
Markierungen auf der Rückseite der Deckensegel ein-
drehen. Die Deckenbefestiger mit bauaufsichtlich
zugelassenen Befestigungsmitteln an der Rohdecke be-
festigen. Seil mit der Kungel in Unterteil des Decken-
befestigers einfädeln, danach Seil mit anderem Ende
in Seilversteller des Sicherheitshakens einfädeln. Das
Unterteil des Deckenbefestigers in den Deckenbefestiger
eindrehen. Sicherheitshaken in die Öse des Sprialhänger
einhängen und die Abhängehöhe über die Seilversteller
einjustieren.
Preis für abnahmefähige Leistung
Corpus S1
520x520x150, Art.-Nr.: 00074869, VPE (Stck): 1
(EUR/Stück): '..........'
Corpus S2
520x520x300, Art.-Nr.: 00074870, VPE (Stck): 1
(EUR/Stück): '..........'
Corpus M1
1120x520x150, Art.-Nr.: 00074871, VPE (Stck): 1
(EUR/Stück): '..........'
Corpus M2
1120x520x300, Art.-Nr.: 00074872, VPE (Stck): 1
(EUR/Stück): '..........'
Corpus L1
1120x1120x150, Art.-Nr.: 00074873, VPE (Stck): 1
(EUR/Stück): '..........'
Corpus L2
1120x1120x300, Art.-Nr.: 00074874, VPE (Stck): 1
(EUR/Stück): '..........'
Corpus XL1
1120x1720x150, Art.-Nr.: 00074875, VPE (Stck): 1
(EUR/Stück): '..........'
Corpus XL2
1120x1720x300, Art.-Nr.: 00074876, VPE (Stck): 1
(EUR/Stück): '..........'
Corpus XXL1
1120x2320x150, Art.-Nr.: 00074877, VPE (Stck): 1
(EUR/Stück): '..........'
Corpus XXL2
1120x2320x300, Art.-Nr.: 00074878, VPE (Stck): 1
(EUR/Stück): '..........'
