OWAconstruct Corpus Q1 - LED Leuchte 4000 K, Höhe 150mm
OWAconstruct Corpus Q1 - LED Leuchte (4000 K)
Bezeichnung: LED-Leuchte als Gesamtpaket
Serie: OWAconstruct
Hersteller: OWA
Einsatz: OWA-Deckensystem Corpus
Länge x Breite (mm): 520 x 520
Höhe (mm): 150 (gesamt 167 inkl. Betriebsgerät)
Art.-Nr. : 00079698
VPE (Stck): 1
Technische Daten:
Lichtfarbe (K): 4000, DALI-dimmbar
Schutzart (IP): 20
Eingangsspannung: 220 - 240 V,50 - 60 Hz,DC
Lichtstrom (lm): 10700
Leistungsaufnahme (W): 92
Leuchtengewicht Stück (kg): ca. 9
Bestehend aus:
LED-Panel:
Länge x Breite (mm): 520 x 520
Höhe (mm): 25
Art.-Nr. : 00079615
VPE (Stck): 1
Q1 Diffusor:
Länge x Breite (mm): 520 x 520
Höhe (mm): 150
Art.-Nr. : 00079259
VPE (Stck): 1
Abhängeset:
Drahtseil, Länge 1500 mm
Art.-Nr. : 00071319
VPE (Stck): 1
LED-Panel, Q1 Diffusor und Abhängeset müssen nicht
separat bestellt werden, sind im Lieferumfang
Art.-Nr. : 00079698 und Preis enthalten!
Montagekurzbeschreibung:
Die Elektroanschlüsse werden bauseits durchgeführt.
Klein- und Abhängeteile sind mit dem Montagestückpreis
abgegolten.
Preis für abnahmefähige Leistung
(EUR/Stück): '.........'
OWAconstruct Cloud/Square RGB - LED Lichtschiene 1160x26mm IP 20
OWAconstruct Cloud/Square RGB - LED Lichtschiene
Bezeichnung: LED-Lichtschiene
Serie: OWAconstruct
Hersteller: OWA
Einsatz: OWA-Deckensystem Cloud/Square
Länge x Breite (mm): 1160 x 26
Höhe (mm): 24
Art.-Nr. : 00074075
VPE (Stck): 1
Technische Daten:
Lichtfarbe (K): RGB
Schutzart (IP): 20, CE-Kennzeichen
Eingangsspannung (VDC): 12
Leistung (W/m): 14,4
Leuchtengewicht Stück (kg): 0,62
Im Lieferumfang enthalten: Leuchtenmittel und
Transformator Art.-Nr. 00076479
Montagekurzbeschreibung:
Die Elektroanschlüsse werden bauseits durchgeführt.
Klein- und Abhängeteile sind mit dem Montage-
stückpreis abgegolten einschl. sämtlicher Deckenan-
passarbeiten.
Preis für abnahmefähige Leistung
(EUR/Stück): '..........'
OWAconstruct System Square Lamellenpaket 30mm
OWAconsult System Square
Bezeichnung: Lamellen-Deckensegel
Serie: OWAconsult collection
Hersteller: OWA
Einsatz: Deckensegel für frei wählbare Kombinationen
Square Lamellenpaket:
Deckensegelgröße LxBxH (mm): 1230 x 1200 x 200
Gesamtinhalt 13 Stück Lamellen
Art.-Nr.: 00069106, VPE (Stck): 1
Stück: '..........'
Square Konstruktionspaket:
Abmessung LxB (mm): 1220 x 355
Art.-Nr.: 00069012, VPE (Stck): 1
Stück: '..........'
Technische Daten:
Mineralplatten nach DIN EN 13964 und DIN 18177
Verwendbarkeitsnachweis gemäß EU-Bau PVO:
CE-Kennzeichen und Leistungserklärung (DoP)
Luftdurchlässigkeitsklasse: PM 1
Formaldehydklasse: FH 1
Abgabe VOC: TVOC 1
Dessin: Sinfonia, vlieskaschiert
Farbe: weiß, endbehandelt
Lichtreflexionsgrad: ca. 87 (ISO 7724-2, ISO 7724-3)
Baustoffklasse: A2-s1,d0 nach DIN EN 13501-1
Kante: 3, scharfkantig
Lamellenstärke (mm): 30
Schallabsorption:
Alpha w = 0,65, Absorptionsklasse C (EN ISO 11654)
NRC = 0,65 (ASTM E 1264)
Feuchtigkeitsbeständigkeit: bis 95% RH
Konstruktionskurzbeschreibung entsprechend der
Druckschrift 1020 Cloud und Square, Druckschrift 1030
Montageanleitung und DIN EN 13964.
Das Square Konstruktionspaket besteht aus:
2 Stück Quadrahtrohre mit Verbindungssteg fertig
konfektioniert, Stahl verzinkt und weiß beschichtet.
Abdeckkappe für Montageschiene, Kunststoff, Farbe: weiß
Distanzhülse M6 x 25 mm, weiß für Direktmontage
Fixierstopfen, Durchmesser 11,6 mm, weiß,
für Schlüssellochbohrungen der Quadratrohre
Gewindehülse M6 x 30 mm, für abgehängte Montage
Zylinderkopfschraube M6 x 15 mm, verzinkt,
für abgehängte Montage
Befestigungsmittel für Direktmontage der Quadratrohre
sind nicht enthalten.
Beschreibung Rohbauteil:
Rohdecke: '..........'
UK-Rohdecke bis UK-Lamellen:
Abhängehöhe (mm): '..........'
OKF-Fußboden bis UK-Lamellen:
Einbauhöhe (mm): '..........'
Montagekurzbeschreibung:
Die vorkonfektionierte Konstruktion (Quadratrohre und
Verbindungssteg) ist in Direktmontage mit den mitge-
lieferten Distanzhülsen an der Rohdecke zu befestigen.
Bei abgehängter Montage sind die Gewindehülsen und
die Zylinderkopfschrauben zu verwenden. Die erforder-
lichen Gewindestäbe M6 für die gewünschte Abhängehöhe
sind bauseits zu stellen.
Die Lamellen sind nach Montageanleitung in die
Schlüssellochbohrungen der Quadratrohre einzuhängen
und dort bis zum Anschlag zu schieben und die runden
Öffnung sind mit den Abdeckstopfen zu schließen.
Preis für abnahmefähige Leistung
Square Lamellenpaket:
Art.-Nr.: 00069106, VPE (Stck): 1
(EUR/Stück): '..........'
Square Konstruktionspaket:
Art.-Nr.: 00069012, VPE (Stck): 1
(EUR/Stück): '..........'

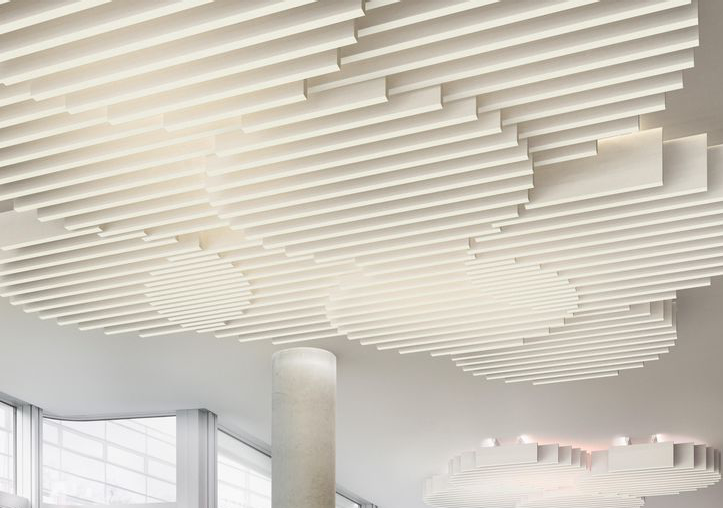

OWAconstruct System Cloud Lamellenpaket 30mm
OWAconsult System Cloud
Bezeichnung: Lamellen-Deckensegel
Serie: OWAconsult collection
Hersteller: OWA
Einsatz: Deckensegel für frei wählbare Kombinationen
Cloud 150 Lamellenpaket:
Deckensegelgröße, Durchmesser x H (mm): 1300 x 150
Gesamtinhalt 13 Stück Lamellen
Art.-Nr.: 00069107, VPE (Stck): 1
Stück: '..........'
Cloud 200 Lamellenpaket:
Deckensegelgröße, Durchmesser x H (mm): 1300 x 200
Gesamtinhalt 13 Stück Lamellen
Art.-Nr.: 00069108, VPE (Stck): 1
Stück: '..........'
Cloud Konstruktionspaket:
Abmessung LxB (mm): 1220 x 355
Art.-Nr.: 00069012, VPE (Stck): 1
Stück: '..........'
Technische Daten:
Mineralplatten nach DIN EN 13964 und DIN 18177
Verwendbarkeitsnachweis gemäß EU-Bau PVO:
CE-Kennzeichen und Leistungserklärung (DoP)
Luftdurchlässigkeitsklasse: PM 1
Formaldehydklasse: FH 1
Abgabe VOC: TVOC 1
Dessin: Sinfonia, vlieskaschiert
Farbe: weiß, endbehandelt
Lichtreflexionsgrad: ca. 87 (ISO 7724-2, ISO 7724-3)
Baustoffklasse: A2-s1,d0 nach DIN EN 13501-1
Kante: 3, scharfkantig
Lamellenstärke (mm): 30
Schallabsorption:
Alpha w = 0,65, Absorptionsklasse C (EN ISO 11654)
NRC = 0,65 (ASTM E 1264)
Feuchtigkeitsbeständigkeit: bis 95% RH
Konstruktionskurzbeschreibung entsprechend der
Druckschrift 1020 Cloud und Square, Druckschrift 1030
Montageanleitung und DIN EN 13964.
Das Cloud Konstruktionspaket besteht aus:
2 Stück Quadrahtrohre mit Verbindungssteg fertig
konfektioniert, Stahl verzinkt und weiß beschichtet.
Abdeckkappe für Montageschiene, Kunststoff, Farbe: weiß
Distanzhülse M6 x 25 mm, weiß für Direktmontage
Fixierstopfen, Durchmesser 11,6 mm, weiß,
für Schlüssellochbohrungen der Quadratrohre
Gewindehülse M6 x 30 mm, für abgehängte Montage
Zylinderkopfschraube M6 x 15 mm, verzinkt,
für abgehängte Montage
Befestigungsmittel für Direktmontage der Quadratrohre
sind nicht enthalten.
Beschreibung Rohbauteil:
Rohdecke: '..........'
UK-Rohdecke bis UK-Lamellen:
Abhängehöhe (mm): '..........'
OKF-Fußboden bis UK-Lamellen:
Einbauhöhe (mm): '..........'
Montagekurzbeschreibung:
Die vorkonfektionierte Konstruktion (Quadratrohre und
Verbindungssteg) ist in Direktmontage mit den mitge-
lieferten Distanzhülsen an der Rohdecke zu befestigen.
Bei abgehängter Montage sind die Gewindehülsen und
die Zylinderkopfschrauben zu verwenden. Die erforder-
lichen Gewindestäbe M6 für die gewünschte Abhängehöhe
sind bauseits zu stellen.
Die Lamellen sind nach Montageanleitung in die
Schlüssellochbohrungen der Quadratrohre einzuhängen
und dort bis zum Anschlag zu schieben und die runden
Öffnung sind mit den Abdeckstopfen zu schließen.
Preis für abnahmefähige Leistung
Cloud 150 Lamellenpaket:
Art.-Nr.: 00069107, VPE (Stck): 1
(EUR/Stück): '..........'
Cloud 200 Lamellenpaket:
Art.-Nr.: 00069108, VPE (Stck): 1
(EUR/Stück): '..........'
Cloud Konstruktionspaket:
Art.-Nr.: 00069012, VPE (Stck): 1
(EUR/Stück): '..........'
