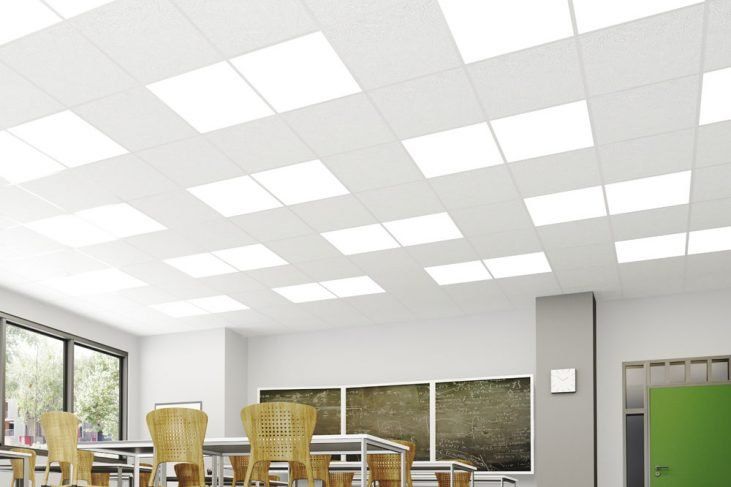

OWAconstruct System S 18d mit OWAcoustic Mineralplatte Multi Alpha 15mm (rechteckig)
OWAconstruct System S 18d mit
OWAcoustic Mineralplatte Multi Alpha
Bezeichnung: Bandrastersystem Bandura, herausnehmbar
Serie: OWAlifetime collection
Hersteller: OWA
Einsatz: Deckensystem S 18d Bandura
Auswahl Deckenraster LxB (mm):
1200x600, Art.-Nr.: 00073865, VPE (Stck): 10
m²: '..........'
1250x625, Art.-Nr.: 00073134, VPE (Stck): 10
m²: '..........'
Technische Daten:
Mineralplatten nach DIN EN 13964 und DIN 18177
Verwendbarkeitsnachweis gemäß EU-Bau PVO:
CE-Kennzeichen und Leistungserklärung (DoP)
Luftdurchlässigkeitsklasse: PM 1
Formaldehydklasse: FH 1
Abgabe VOC: TVOC 1
Dessin: Multi Alpha
Farbe: weiß, endbehandelt
Lichtreflexionsgrad: ca. 88 (ISO 7724-2, ISO 7724-3)
Baustoffklasse: A2-s1,d0 nach DIN EN 13501-1
Kante: 3, ringsum scharfkantig
Plattenstärke: 15 mm
Schallabsorption:
Alpha w = 0,90, Absorptionsklasse A (EN ISO 11654)
NRC = 0,90 (ASTM E 1264)
Schall-Längsdämmung: Dn,f,w = 31 - 49 dB (EN ISO 11848)
Feuchtigkeitsbeständigkeit: bis 95% RH
Konstruktionskurzbeschreibung entsprechend dem
OWA-Systemblatt S 18d, OWA-Verlegeanleitung 9801
und DIN EN 13964.
Stahlblechprofile, verzinkt, Sichtseite matt weiß.
Sichtflächen höhengleich, kein Auflegen der Profile.
Nonius-Druckabhänger Nr. 79/X für Bandrasterprofil
Nr. 80/XGS:
Länge (mm): 120
Wählbare Breiten (mm): 100, 125
Auswahl Breite (mm): '..........'
Abhänger-Verlängerung Nr. 16/X für
Nonius-Druckabhänger:
Länge (mm): 140 bis 1990
Sicherungsstift Nr. 76:
Länge (mm): 70
Dicke (mm): 3
Bandrasterprofil, geschlitzt Nr. 80/XGS:
Wählbare Breiten (mm): 100, 125
Auswahl Breite (mm): '..........'
Abmessung LxH (mm): 3600x35
Abmessung LxH (mm): 3750x35
Kupplung Nr. 82/XG für Bandrasterprofil Nr. 80/XGS:
Länge (mm): 200
Wählbare Breiten (mm): 100, 125
Auswahl Breite (mm): '..........'
Wandanker Nr. 75/XG für Bandrasterprofil Nr. 80/XGS:
Wählbare Breiten (mm): 100, 125
Auswahl Breite (mm): '..........'
Verbindungsprofil Nr. 47G/38:
Abmessung LxBxH (mm): 1200x24x38
Abmessung LxBxH (mm): 1250x24x38
Achsabstand Bandrasterprofile (mm):
Abstand: '..........'
Beschreibung Rohbauteil:
Rohdecke: '..........'
UK-Rohdecke bis Rückseite Platte:
Abhängehöhe (mm): '..........'
OKF-Fußboden bis UK-Unterdecke:
Einbauhöhe (mm): '..........'
Montagekurzbeschreibung:
Im Achsabstand bis max. 1349 mm sind mit
Nonius-Druckabhänger Nr. 79/100 bzw. Nr. 79/125
Bandrasterprofile Nr. 80/100GS bzw. Nr. 80/125GS
abzuhängen, auszurichten und zu nivellieren.
Der Achsabstand der Nonius-Druckabhänger
beträgt max. 1200 mm.
In Querrichtung zu den Bandrasterprofilen sind die
Verbindungsprofile in die dafür vorgesehenen
Schlitzungen einzuhängen und auszurichten.
Im Randbereich angeordnete Verbindungsprofile können
mit Verbindungswinkeln Nr. 8017 gegen Verschieben
gesichert werden.
In die beschriebene Konstruktion ist o. g.
Plattenmaterial einzulegen. Passplatten sind
bauseits herzustellen.
Preis für abnahmefähige Leistung (EUR/m²): '..........'
OWAconstruct System S 15 cliq mit OWAcoustic Mineralplatte Multi Alpha 15mm (quadratisch)
OWAconstruct System S 15 cliq mit
OWAcoustic Mineralplatte Multi Alpha
Bezeichnung: Sichtbares System, herausnehmbar
Serie: OWAlifetime collection
Hersteller: OWA
Einsatz: Deckensystem S 15 cliq
Auswahl Deckenraster LxB (mm):
600x600, Art.-Nr.: 00072705, VPE (Stck): 12
m²: '..........'
625x625, Art.-Nr.: 00073130, VPE (Stck): 12
m²: '..........'
Technische Daten:
Mineralplatten nach DIN EN 13964 und DIN 18177
Verwendbarkeitsnachweis gemäß EU-Bau PVO:
CE-Kennzeichen und Leistungserklärung (DoP)
Luftdurchlässigkeitsklasse: PM 1
Formaldehydklasse: FH 1
Abgabe VOC: TVOC 1
Dessin: Multi Alpha
Farbe: weiß, endbehandelt
Lichtreflexionsgrad: ca. 88 (ISO 7724-2, ISO 7724-3)
Baustoffklasse: A2-s1,d0 nach DIN EN 13501-1
Kante: 3, ringsum scharfkantig
Plattenstärke: 15 mm
Schallabsorption:
Alpha w = 0,90, Absorptionsklasse A (EN ISO 11654)
NRC = 0,90 (ASTM E 1264)
Schall-Längsdämmung: Dn,f,w = 31 - 49 dB (EN ISO 11848)
Feuchtigkeitsbeständigkeit: bis 95% RH
Konstruktionskurzbeschreibung entsprechend dem
OWA-Systemblatt S 15 cliq, OWA-Verlegeanleitung 9801
und DIN EN 13964.
Stahlblechprofile, verzinkt, Sichtseite matt weiß,
Profilenden gekröpft.
Spannabhänger Nr. 12/X/X:
Abmessung D (mm): 4
Hauptschiene cliq-15-MR:
Abmessung LxBxH (mm): 3000x15x38
Abmessung LxBxH (mm): 3125x15x38
Querschiene cliq-15-CT lang:
Abmessung LxBxH (mm): 1200x15x38
Abmessung LxBxH (mm): 1250x15x38
Querschiene cliq-15-CT kurz:
Abmessung LxBxH (mm): 600x15x38
Abmessung LxBxH (mm): 625x15x38
Beschreibung Rohbauteil:
Rohdecke: '..........'
UK-Rohdecke bis Rückseite Platte:
Abhängehöhe (mm): '..........'
OKF-Fußboden bis UK-Unterdecke:
Einbauhöhe (mm): '..........'
Montagekurzbeschreibung:
Im Achsabstand von 1250 oder 1200 mm sind mit
Spannabhänger Nr. 12/X/X Tragprofile cliq-15-MR abzu-
hängen, auszurichten und zu nivellieren.
In Querrichtung zu den Tragprofilen sind die langen
Verbindungsprofile cliq-15-CT und parallel zu
den Tragprofilen sind die kurzen Verbindungsprofile
cliq-15-CT einzuhängen und auszurichten.
Im Randbereich angeordnete Verbindungsprofile können
mit Verbindungswinkeln Nr. 8017 gegen Verschieben
gesichert werden.
In die beschriebene Konstruktion ist o. g.
Plattenmaterial einzulegen. Passplatten sind
bauseits herzustellen.
Preis für abnahmefähige Leistung (EUR/m²): '..........'
OWAconstruct System S 3 cliq mit OWAcoustic Mineralplatte Multi Alpha 15mm (quadratisch)
OWAconstruct System S 3 cliq mit
OWAcoustic Mineralplatte Multi Alpha
Bezeichnung: Sichtbares System, herausnehmbar
Serie: OWAlifetime collection
Hersteller: OWA
Einsatz: Deckensystem S 3 cliq
Auswahl Deckenraster LxB (mm):
600x600, Art.-Nr.: 00072705, VPE (Stck): 12
m²: '..........'
625x625, Art.-Nr.: 00073130, VPE (Stck): 12
m²: '..........'
Technische Daten:
Mineralplatten nach DIN EN 13964 und DIN 18177
Verwendbarkeitsnachweis gemäß EU-Bau PVO:
CE-Kennzeichen und Leistungserklärung (DoP)
Luftdurchlässigkeitsklasse: PM 1
Formaldehydklasse: FH 1
Abgabe VOC: TVOC 1
Dessin: Multi Alpha
Farbe: weiß, endbehandelt
Lichtreflexionsgrad: ca. 88 (ISO 7724-2, ISO 7724-3)
Baustoffklasse: A2-s1,d0 nach DIN EN 13501-1
Kante: 3, ringsum scharfkantig
Plattenstärke: 15 mm
Schallabsorption:
Alpha w = 0,90, Absorptionsklasse A (EN ISO 11654)
NRC = 0,90 (ASTM E 1264)
Schall-Längsdämmung: Dn,f,w = 31 - 49 dB (EN ISO 11848)
Feuchtigkeitsbeständigkeit: bis 95% RH
Konstruktionskurzbeschreibung entsprechend dem
OWA-Systemblatt S 3 cliq, OWA-Verlegeanleitung 9801
und DIN EN 13964.
Stahlblechprofile, verzinkt, Sichtseite matt weiß.
Profilenden gekröpft.
Spannabhänger Nr. 12/X/X
Abmessung D (mm): 4
Hauptschiene cliq-24-MR:
Abmessung LxBxH (mm): 3600x24x38
Abmessung LxBxH (mm): 3750x24x38
Querschiene cliq-24-CT lang:
Abmessung LxBxH (mm): 1200x24x32
Abmessung LxBxH (mm): 1250x24x32
Querschiene cliq-24-CT kurz:
Abmessung LxBxH (mm): 600x24x25
Abmessung LxBxH (mm): 625x24x25
Beschreibung Rohbauteil:
Rohdecke: '..........'
UK-Rohdecke bis Rückseite Platte:
Abhängehöhe (mm): '..........'
OKF-Fußboden bis UK-Unterdecke:
Einbauhöhe (mm): '..........'
Montagekurzbeschreibung:
Im Achsabstand von 1250 oder 1200 mm sind mit
Spannabhänger Nr. 12/X/X Tragprofile cliq-24-MR abzu-
hängen, auszurichten und zu nivellieren.
In Querrichtung zu den Tragprofilen sind die langen
Verbindungsprofile cliq-24-CT und parallel zu
den Tragprofilen sind die kurzen Verbindungsprofile
cliq-24-CT einzuhängen und auszurichten.
Im Randbereich angeordnete Verbindungsprofile können
mit Verbindungswinkeln Nr. 8017 gegen Verschieben
gesichert werden.
In die beschriebene Konstruktion ist o. g.
Plattenmaterial einzulegen. Passplatten sind
bauseits herzustellen.
Preis für abnahmefähige Leistung (EUR/m²): '..........'
OWAconstruct System S 3 mit OWAcoustic Mineralplatte Multi Alpha 15mm (quadratisch)
OWAconstruct System S 3 mit
OWAcoustic Mineralplatte Multi Alpha
Bezeichnung: Sichtbares System, herausnehmbar
Serie: OWAlifetime collection
Hersteller: OWA
Einsatz: Deckensystem S 3
Auswahl Deckenraster LxB (mm):
600x600, Art.-Nr.: 00072705, VPE (Stck): 12
m²: '..........'
625x625, Art.-Nr.: 00073130, VPE (Stck): 12
m²: '..........'
Technische Daten:
Mineralplatten nach DIN EN 13964 und DIN 18177
Verwendbarkeitsnachweis gemäß EU-Bau PVO:
CE-Kennzeichen und Leistungserklärung (DoP)
Luftdurchlässigkeitsklasse: PM 1
Formaldehydklasse: FH 1
Abgabe VOC: TVOC 1
Dessin: Multi Alpha
Farbe: weiß, endbehandelt
Lichtreflexionsgrad: ca. 88 (ISO 7724-2, ISO 7724-3)
Baustoffklasse: A2-s1,d0 nach DIN EN 13501-1
Kante: 3, ringsum scharfkantig
Plattenstärke: 15 mm
Schallabsorption:
Alpha w = 0,90, Absorptionsklasse A (EN ISO 11654)
NRC = 0,90 (ASTM E 1264)
Schall-Längsdämmung: Dn,f,w = 31 - 49 dB (EN ISO 11848)
Feuchtigkeitsbeständigkeit: bis 95% RH
Konstruktionskurzbeschreibung entsprechend dem
OWA-Systemblatt S 3, OWA-Verlegeanleitung 9801
und DIN EN 13964.
Stahlblechprofile, verzinkt, Sichtseite matt weiß.
Sichtflächen höhengleich, kein Auflegen der Profile.
Spannabhänger Nr. 12/X/X
Abmessung D (mm): 4
Hauptschiene Nr. 45:
Abmessung LxBxH (mm): 3700x24x38
Abmessung LxBxH (mm): 3750x24x38
Querschiene Nr. 47:
Abmessung LxBxH (mm): 1200x24x32
Abmessung LxBxH (mm): 1250x24x32
Querschiene Nr. 46:
Abmessung LxBxH (mm): 600x24x32
Abmessung LxBxH (mm): 625x24x32
Beschreibung Rohbauteil:
Rohdecke: '..........'
UK-Rohdecke bis Rückseite Platte:
Abhängehöhe (mm): '..........'
OKF-Fußboden bis UK-Unterdecke:
Einbauhöhe (mm): '..........'
Montagekurzbeschreibung:
Im Achsabstand von 1250 oder 1200 mm sind mit
Spannabhänger Nr. 12/X/X Tragprofile Nr. 45 abzu-
hängen, auszurichten und zu nivellieren.
In Querrichtung zu den Tragprofilen sind die
Verbindungsprofile Nr. 47 und parallel zu den
Tragprofilen sind die kurzen Verbindungsprofile Nr. 46
einzuhängen und auszurichten.
Im Randbereich angeordnete Verbindungsprofile können
mit Verbindungswinkeln Nr. 8017 gegen Verschieben
gesichert werden.
In die beschriebene Konstruktion ist o. g.
Plattenmaterial einzulegen. Passplatten sind
bauseits herzustellen.
Preis für abnahmefähige Leistung (EUR/m²): '..........'
